Thông tin chi tiết sản phẩm:
|
| số lượng kênh: | Bốn kênh rung, một kênh đo tốc độ | Độ chính xác: | ± 5% |
|---|---|---|---|
| chuyển đổi A/D: | Lấy mẫu quảng cáo 24 bit | Màn hình LCD: | Hỗ trợ đầu vào màn hình cảm ứng, màn hình màu 5 inch |
| Làm nổi bật: | Máy phân tích rung động,Máy phân tích rung 4 kênh,Máy phân tích rung động đa chức năng |
||

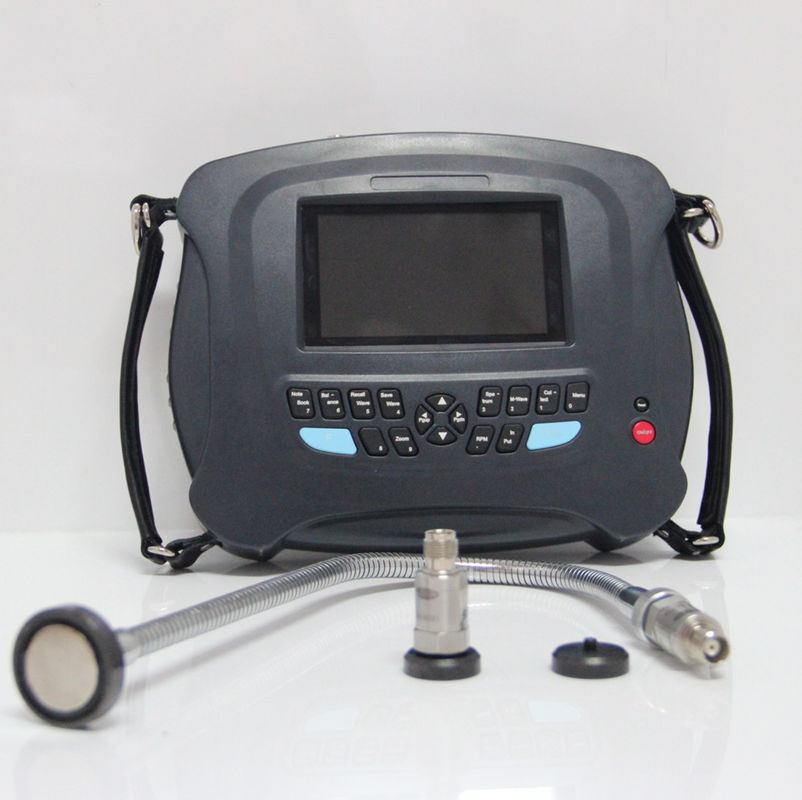

HG-904B4 Máy phân tích rung phổ FFT đa chức năng 4 kênh
HUATEC HG-904B 4 kênh một công cụ đa chức năng, có một cổng đầu vào linh hoạt có thể kết nối với nhiều loại cảm biến.và công nghệ chẩn đoán lỗi, tích hợp khả năng giám sát tình trạng thiết bị và chẩn đoán lỗi vào một đơn vị duy nhất.
Công cụ phân tích bao gồm chức năng thu thập dữ liệu rung 4 kênh,có thể hoàn thành phép đo rung động tại chỗ và tự động lưu trữ hàng chục ngàn giá trị đặc điểm rung động và quang phổ của các điểm đoNó cũng có thể hiển thị từ một đến bốn kênh hình dạng sóng và quang phổ đồng bộ tại chỗ.hoàn thành việc xác minh cân bằng động đơn và hai mặt tại chỗ.BT4 &IP54
| Chức năng chính | Mô hình | |
| mô hình | HG-904B4 | HG-904B2 |
| Số lượng kênh | 4 kênh | kênh kép |
| Chức năng chính | ||
|
1, Kiểm tra đồng bộ ba kênh, với các giá trị gia tốc, vận tốc, di dời và xoay tròn trục được thu thập đồng thời từ mỗi kênh,cũng như biểu đồ phổ tần số của các thông số báo động.
|
Vâng | 1 kênh |
| 2,Thiết lập đồng bộ một kênh hoặc nhiều kênh của bất kỳ thông số, bất kỳ dải tần số, và bất kỳ biểu đồ. | 1 hoặc 2 hoặc 3 hoặc 4 kênh | 1 hoặc 2 kênh |
| 3Theo dõi trục, phân tích bắt đầu-ngừng, thử nghiệm va chạm. | Vâng | Không |
| 4"Kiểm tra thời gian thực của các giá trị phần cứng và phân tích thời gian thực của biểu đồ xu hướng cho bất kỳ thông số và bất kỳ phạm vi tần số nào; phân tích thời gian thực của quang phổ tần số và hình dạng sóng. | 1 hoặc 2 hoặc 3 hoặc 4 kênh | 1 hoặc 2 kênh |
| 5Công nghệ theo dõi xung tác động của vòng bi (đánh giá độ bôi trơn và tác động của vòng bi) | Tùy chọn (Bản ghi chú) | Tùy chọn (Bản ghi chú) |
| 6, 1 hoặc 2 cân bằng mặt phẳng | Vâng | Vâng |
| 7Hệ thống phân tích phần mềm quản lý thiết bị | Vâng | Vâng |
| 8, Có thể được kết nối với ICP, cảm biến điện tích, eddy hiện tại chuyển vị cảm biến, cảm biến tốc độ từ điện | Vâng | Vâng |
| 9Phân tích giai đoạn tương đối | Tùy chọn (Bản ghi chú) | Tùy chọn (Bản ghi chú) |
Chức năng chính:
Cổng đầu vào đa chức năng cho các cảm biến khác nhau: (Piezoelectric, điện từ, Eddy Current, ICP)
-- Màn hình màu 5 inch với giao diện tiếng Trung cho hình ảnh rõ ràng và đẹp
- Không gian lưu trữ khổng lồ với ổ cứng 16GB có thể tự động lưu trữ hàng chục ngàn giá trị tính năng rung động và quang phổ của các điểm đo
-- Bốn kênh thu đồng bộ với 24-bit AD lấy mẫu
-- 1600,3200,6400 hoặc 12800 đường FFT
- USB 2.0 giao diện giao tiếp với một màn hình menu kiểu cửa sổ Trung Quốc hoàn toàn mới cho hoạt động dễ dàng hơn
-- Tần số phân tích lên đến 35 KHZ với 8 mức tùy chọn
-- Phân tích động tốc độ cao đầy đủ, bao gồm quang phổ phình, quang phổ điện, quang phổ logarithmic, vv
-- Hiển thị các giá trị tính năng miền thời gian khác nhau, bao gồm giá trị đỉnh, giá trị đỉnh-đỉnh, giá trị hiệu quả, yếu tố đỉnh, lệch, kurtosis, vv
-- Nhiều chức năng phân tích và chẩn đoán: phân tích vòng bi / bánh răng (phân tích demodulation bao bì) chẩn đoán lỗi, (kiểm tra gõ) chẩn đoán tần số tự nhiên, vv
-- Lưu trữ dữ liệu / ghi chép và phát lại cho cân bằng rotor
-- Trọng lượng thử nghiệm có thể được chọn lọc loại bỏ hoặc giữ lại và chất lượng của nó có thể được ước tính
-- Hoạt động cân bằng chính xác cao với cân bằng nhanh để đo lường và hiển thị các giá trị rung động, kích thước, pha
-- Khám phá và chẩn đoán lỗi vòng bi / bánh răng bằng cách sử dụng demodulation bao bì phần cứng
-- đo tốc độ, đo tiếng ồn, đo pha, chẩn đoán pha
-- Cài đặt thềm kích hoạt bằng tay (lớn, trung bình, nhỏ)
-- Nó có thể được trang bị phần mềm EMD của hệ thống quản lý thiết bị (bao gồm cơ sở dữ liệu vòng bi)
Thông số kỹ thuật phần cứng:
| Số liệu thống kê | thông số kỹ thuật |
| Mô hình | HG-904B4 4 kênh / HG-904B2 2 kênh |
| Số lượng kênh | Bốn kênh rung động, một kênh tachometer |
| Chức năng chính | Thu thập đồng bộ một kênh hoặc nhiều kênh các thông số khác nhau bao gồm gia tốc, vận tốc, dịch chuyển và vỏ trục |
| độ chính xác | ± 5% |
| Chuyển đổi A/D | Lấy mẫu AD 24 bit |
| Màn hình LCD | Hỗ trợ đầu vào màn hình cảm ứng, màn hình màu 5 inch |
| Phạm vi tachometer | 120~12000 vòng/phút |
| phạm vi nhiệt độ của thiết bị | -20°55°C |
| phạm vi nhiệt độ của cảm biến | -20°~120°C |
| Pin sạc lại | Pin lithium sạc lại 7,2V, 6800mA; thời gian sạc 7 giờ, thời gian làm việc liên tục 8 giờ |
| Bộ sạc | 8.V, 2A |
| Thư viện chẩn đoán | Cơ sở dữ liệu vòng bi |
| Chức năng đo và phạm vi |
Đồng thời đo bốn giá trị tham số và quang phổ tham số báo động với độ nhạy 100 mv/g gia tốc 0,1199,99 m/s2 Tốc độ 0,1199,99 mm/s dịch chuyển 1m ¢ 1999m giá trị bao bì trục 0,1 ∼ 30 m/s2 |
| Chức năng phân tích phần mềm | Phân tích quang phổ rung động và hình dạng sóng phạm vi thời gian, phân tích bao bì, chức năng chẩn đoán lỗi chính xác cho vòng bi cuộn (bốn phần) Chức năng chẩn đoán lỗi riêng biệt:Các thiết bị phần cứng có một chức năng chẩn đoán lỗi riêng biệt để thu thập các quang phổ tham số khác, cepstrum, logarithmic spectrum, và power spectrum diagnostics (thu thập thời gian thực và hiển thị thời gian thực) |
| Khả năng lưu trữ | 16G |
| Giao diện bên ngoài | Sạc và liên lạc USB2.0 |
| Chức năng xuất báo cáo | Khám phá đầu ra báo cáo dữ liệu |
| Phạm vi phản hồi tần số đo rung: | 2 ̊35KHz |
| Các loại cảm biến có thể kết nối: | Bộ cảm biến gia tốc Piezoelectric, bộ cảm biến ICP, bộ cảm biến tốc độ Magnetoelectric, bộ cảm biến dòng Eddy |
Tổng quan phần mềm:
Với sự phát triển nhanh chóng của Internet of Things và các nền tảng dữ liệu lớn, chúng tôi đã tích hợp các lợi thế chức năng của hệ thống phần mềm hiện có của chúng tôi và áp dụng nền tảng Windows.Net 3.5-5.0,Bộ phần mềm Microsoft Visual Studio 2019, và cơ sở dữ liệu MySQL. Truyền thông giữa hệ thống phần mềm và bộ sưu tập thông qua một kiến trúc UDP thống nhất, và hệ thống phần mềm được thiết kế với cả mạng và phiên bản độc lập.Sau gần một năm nỗ lực, chúng tôi đã tung ra phiên bản mới nhất của Hệ thống giám sát và chẩn đoán thông minh thiết bị doanh nghiệp (sau đây được gọi là hệ thống EMD).Bằng cách sử dụng các hoạt động phần mềm khách hàng linh hoạt và công cụ phân tích toàn diện lợi thế, người dùng có thể theo dõi dữ liệu thuận tiện hơn và phân tích các nguyên nhân của sự bất thường hiệu quả hơn. phần mềm hệ thống tương thích với bộ thu dữ liệu mạng đa kênh,máy thu âm giám sát không dâyTrong khi phân tích xu hướng dữ liệu trực tuyến, bộ phân tích cầm tay có thể bổ sung thu thập dữ liệu để làm cho phân tích thiết bị tại chỗ toàn diện hơn,do đó phân tích toàn diện xu hướng đơn vị và bất thường, xác định chính xác các nguyên nhân của sự bất thường, và tối đa hóa sự bảo vệ của thiết bị tại chỗ.
