Cát màu xanh lá cây bề mặt cứng khuôn thử cứng bề mặt cát

Cát màu xanh lá cây bề mặt cứng khuôn thử cứng bề mặt cát

1. Tổng quan

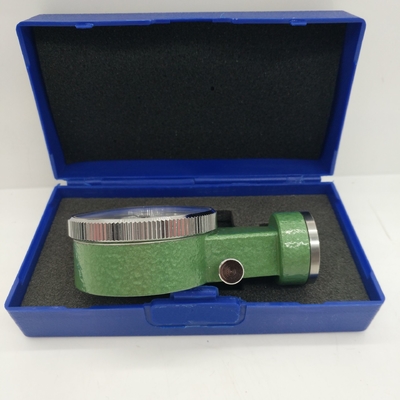

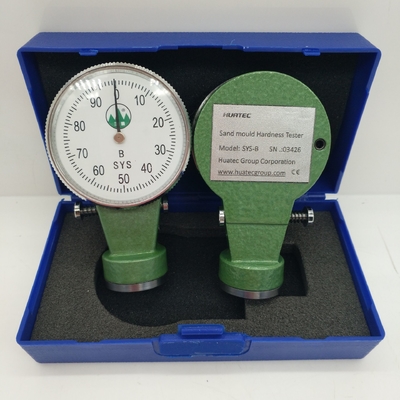

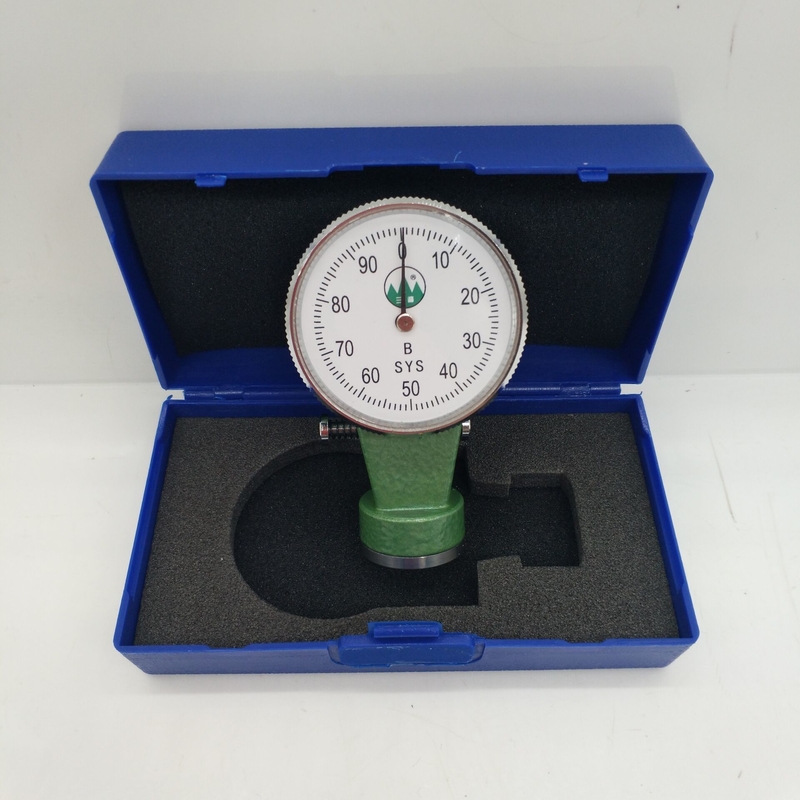

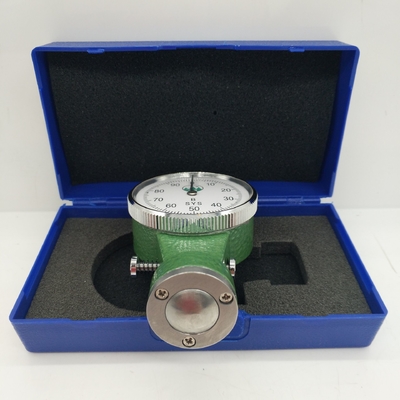

Ba loại máy kiểm tra độ cứng bề mặt cát, A B C, được sử dụng để đo độ cứng bề mặt của khuôn cát xanh.

Cấu trúc của nó bao gồm đầu áp suất giá đỡ (1) đầu đồng hồ (2) vỏ đồng hồ (3) lò xo lực (4) bánh xe truyền động (8) bánh xe xoay (14) chỉ số (15) vòng điều chỉnh (16) v.v.

Loại A: Thích hợp cho thử nghiệm độ cứng bề mặt của khuôn cát mịn (cốt lõi) được đúc bằng tay hoặc cơ khí áp suất thấp và trung bình.Loại B phù hợp với thử nghiệm độ cứng bề mặt của khuôn cát mịn và thô (cốt lõi) được đúc bằng tay hoặc cơ khí áp suất thấp và trung bìnhLoại C phù hợp để kiểm tra độ cứng bề mặt của khuôn cát trong đúc áp suất cao.

2. Các thông số kỹ thuật và các thông số

I Chọn chính xác

Khi con trỏ là bất kỳ giá trị nào, độ khoan dung lực tương ứng của bộ thu nhập là ± 5%

Chỉ số quay trở lại vị trí O và độ khoan dung là + -1 độ.

II Kích thước 90x55x28

Lưu ý: Trọng lượng tối đa là lực cần thiết để nhấn vào đầu đệm đến mức đầu đo (2).

3Nguyên tắc

Theo nguyên tắc rằng lực của mùa xuân và nhịp là tuyến tính, nhịp của mùa xuân được chỉ bằng con trỏ bề mặt thông qua một bộ bánh răng và giá đỡ.Đơn vị cứng bề mặt cát là (g/mm2)Vì các giá trị của chúng có liên quan và nhất quán, tức là, nếu giá trị đơn vị lớn (g / mm2), giá trị độ tương ứng cũng lớn.

4Sử dụng và điều chỉnh

I Điều chỉnh vị trí O. Khi con trỏ (15) không ở vị trí O, xoay vòng điều chỉnh (16) để sắp xếp con trỏ (15) với vị trí O.Nhấn mạnh bộ kiểm tra độ cứng trên bề mặt cát được kiểm tra (trục của bộ kiểm tra độ cứng phải vuông ngang với bề mặt khuôn cát), để bề mặt của đầu thử cứng (2) là tiếp xúc chặt chẽ với bề mặt cát được thử nghiệm, và con trỏ cũng là Khi nó dừng lại ở một giá trị nhất định, nhấn chân khóa (18) để khóa nó,Đọc giá trị đo và sau đó nới lỏng chân khóa (18) để đưa con trỏ (15) trở lại vị trí O.

Khi đo, bạn có thể thử 3-5 lần trên mỗi bộ phận đo, và sau đó tính toán số trung bình, đó là giá trị độ cứng của bộ phận.

5- Sửa chữa và bảo trì

I. Đừng mở vỏ đồng hồ (13) và các ốc vít ở mặt sau của vỏ đồng hồ theo ý muốn để ngăn chặn cát và bụi rơi vào nó, điều này sẽ ảnh hưởng đến độ chính xác của nó.

Khi sử dụng hoặc đặt, nó không phải chịu rung động mạnh mẽ để ngăn chặn các thiết bị hoạt động sai và ảnh hưởng đến việc sử dụng.

III. Nếu có cát trong khoảng cách giữa các indenter (1) và đầu máy đo (2), cẩn thận cào các ốc vít 3 ~ M2, loại bỏ đầu máy đo, loại bỏ cát dính,và cài đặt nó như nó là (không kéo ra các indenter)
