IP65 tiêu chuẩn siêu âm máy dò lỗi FD560 chính xác

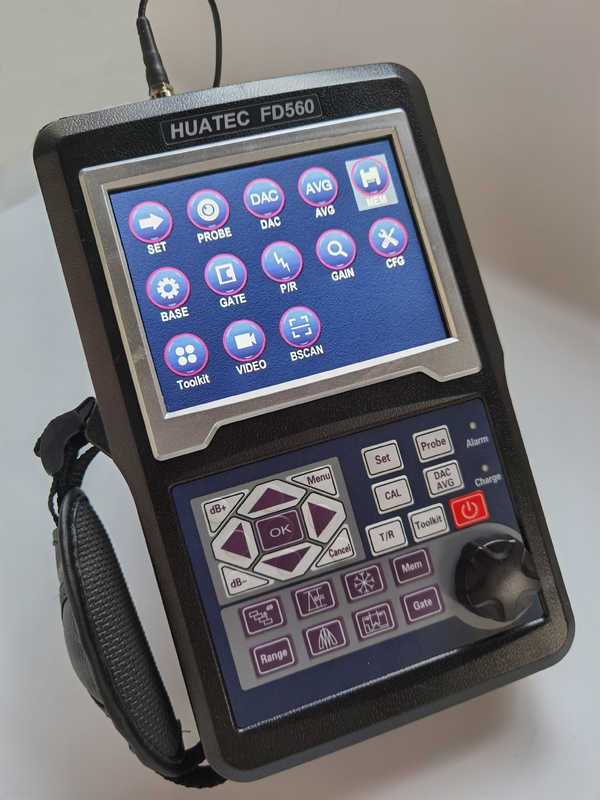

HUATEC Máy phát hiện lỗi siêu âm FD560

★ Người dùng thân thiện đối thoại tương tác giúp các hoạt động như Calibration, làm đường cong, vv

★Tất cả các công cụ bạn cần: DAC, AVG, TCG, AWS, vv

★Tần số lặp lại xung: 20-2000Hz điều chỉnh chính xác, quét tốc độ cao, không bỏ lỡ.

★Tỷ lệ tín hiệu cao so với tiếng ồn, tiếng vang rõ ràng và ổn định, thiết kế chống tiếng ồn, hoàn hảo cho điều kiện làm việc khó khăn.

★AD 12 chữ số, lấy mẫu tốc độ cao dẫn đến biểu đồ cộng hưởng tốt hơn với tất cả các chi tiết.

★Có thể sử dụng tần số thăm dò 20M hoàn hảo.

★Tốc độ cao, ghi video phát hiện lỗi thời gian thực, lưu trữ dữ liệu USB không giới hạn.

★Kết nối răng xanh với thiết bị di động để tạo và in báo cáo phát hiện tại chỗ.

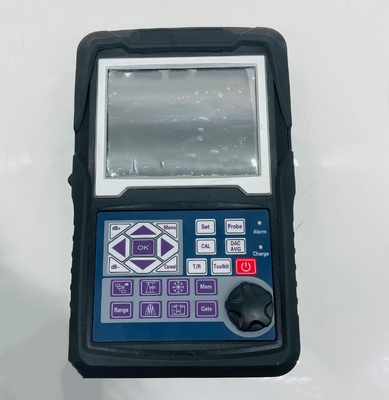

★Tiêu chuẩn IP65, vỏ silic gel, chống nước và bụi, vững chắc và bền mãi.

★Pin có thể dùng được 10 tiếng với một lần sạc.

Thông số kỹ thuật

Phạm vi:0-10000 mm, ở tốc độ thép

Tốc độ vật liệu: 100 ∼ 20000 m/s

Tần số lặp lại xung: 20-2000Hz

Phạm vi động:≥38dB

Đường thẳng: Xét ngang: +/- 0,2%, Dọc: 2,5%, Độ chính xác của khuếch đại +/-1 dB.

Năng lượng phân giải:> 40dB (5P14)

Độ nhạy:> 62dB

Từ chối: 0 đến 80% chiều cao toàn màn hình

500 thiết lập độc lập, bất kỳ tiêu chí có thể được nhập tự do, chúng tôi có thể làm việc trong cảnh mà không có khối thử nghiệm;

Bộ nhớ lớn của 1000 A biểu đồ

Chế độ thử nghiệm: Đèn xung, yếu tố kép và truyền thông

Loại thăm dò: Đơn thẳng, góc đơn, thẳng kép, góc kép, xuyên qua, bò, bề mặt

Các màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét

Đơn vị: Inch hoặc mm

Nhu cầu điện: AC Main 100-240 VAC, 50-60 Hz

Sự chậm trễ hiển thị: -20 đến 3400 μs

Sự chậm trễ của tàu thăm dò: 0 đến 99,99μs

Bộ pin Li-ion có thể sạc lại nội bộ 7,2V với 5200 mAh

Thời gian hoạt động danh nghĩa 10 giờ tùy thuộc vào độ sáng của màn hình

Thời gian sạc thông thường 4 giờ

H × W × D ((mm):220 × 175 × 40 (mm)

Trọng lượng:1.0kg

Nhiệt độ hoạt động: -10 °C đến 50 °C

Nhiệt độ lưu trữ: -30 °C đến 50 °C

Năng lượng xung: 70V,100V,200V, 300V, 400V, 500V có thể chọn

Điều chỉnh: Phân sóng dương, phân sóng âm, làn sóng đầy đủ, Hệ thống RF

băng thông (bandpass của bộ khuếch đại): 0,2 đến 25 MHz

Các màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét

Độ nhạy: 120 dB tối đa ở độ phân giải có thể chọn 0.1, 1.0, 2.06,0 dB.

Kết nối bộ chuyển đổi: BNC hoặc LEMO

Vui lắm.Đánh giá

Hiển thị chính xác vị trí lỗi tự động ((thâm sâu d,mức độ p,khoảng cách s,chiều rộng,sz dB,ф).

Định kích thước lỗi: Định kích thước lỗi tự động bằng cách sử dụng AVG hoặc DAC/TCG, báo cáo tốc độ chấp nhận hoặc từ chối lỗi.

Tự động hiệu chuẩn của bộ chuyển đổi Điểm không, góc, cạnh phía trước và vật liệu Tốc độ (V2 và hai lỗ).

Dễ dàng để tạo và sử dụng DAC / TCG và AVG để đánh giá tiếng vang, đường cong có thể được sửa đổi và bù đắp.

Kết nối U-Disk, đơn vị có thể nhận được bộ nhớ không giới hạn.

Có 17 tiêu chuẩn trong đơn vị.

Kết nối răng xanh với thiết bị di động để tạo và in báo cáo phát hiện tại chỗ.1.

Tính năng điều chỉnh bề mặt cong.

Chức năng đo chiều cao nứt.

Cổng phóng to:phân bố phạm vi cổng trên toàn bộ chiều rộng màn hình.

Chức năng tăng tự động.

Bao bì: Hiển thị đồng thời A-scan trực tiếp ở tốc độ cập nhật 70 Hz và bao bì A-scan

hiển thị.

Giữ đỉnh: So sánh hình dạng sóng đỉnh đông lạnh với A-Scans trực tiếp để dễ dàng giải thích kết quả thử nghiệm.

Scan Freeze: Display freeze giữ dữ liệu hình sóng và đường đi âm thanh.

Cảnh báo: Beep và LED.

Real Time Clock.

Lấp echo.

Đánh dấu bắt.

Màu vang bên trong cổng.

Bộ công cụ cơ bản

Máy phát hiện lỗi siêu âm di động FD560

Bộ chuyển đổi chùm thẳng (2.5 MHz, Φ20)

Máy chuyển quang góc (4 MHz, 8 mm × 9 mm, 60°)

Cáp kết nối cho bộ chuyển đổi (BNC-LEMO 00,hoặc tùy chọn LEMO 01- LEMO 00)

Bộ pin Li-Ion sạc lại, 8 amp giờ

Nguồn cung cấp điện/đơn vị sạc

Hướng dẫn sử dụng bằng tiếng Anh

Chứng chỉ hiệu chuẩn HUATEC

Phần mềm ứng dụng

Thắt lưng
