Thông tin chi tiết sản phẩm:
|
| 20: | 0,476-0,540 | 25: | 0,571-0,699 |
|---|---|---|---|
| 30: | 0,698-0,826 | 35: | 0,825-0,953 |
| 40: | 0,952-1,080 | 45: | 1.079-1.207 |
| Làm nổi bật: | Thiết bị đo độ sâu của tấm NDT,Máy đo độ chính xác tấm,SE 1025 Máy đo độ sâu tấm |
||

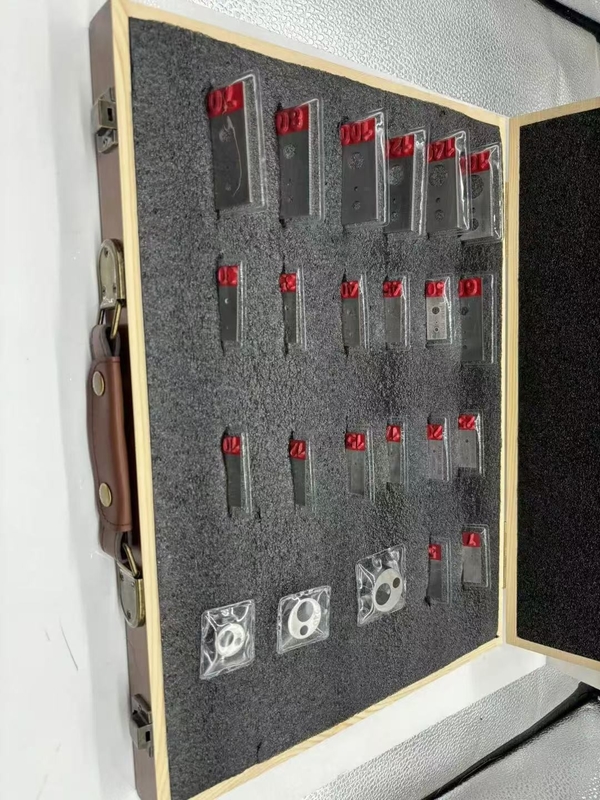

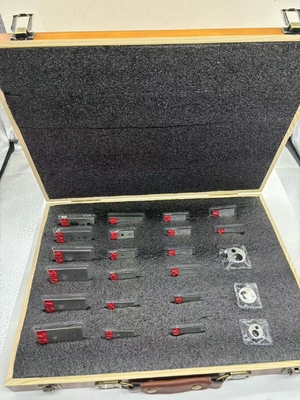

Máy đo thâm nhập tấm ASTM SE 1025
ASTM SE 1025 máy đo độ sâu tấm thường được sử dụng để tuân thủ các tiêu chuẩn kiểm tra của Mỹ.
Chúng là các tấm hình chữ nhật, 2% độ dày của mẫu và vật liệu tương tự như mẫu.
Mỗi tấm có ba lỗ khoan có đường kính bằng 1X, 2X và 4X độ dày của tấm.
Độ dày tối thiểu của tấm penetrameter loại là 0,010". Đối với penetrameter lớn hơn 0,180",
Chúng được cung cấp dưới dạng đĩa, đường kính bên ngoài là 4X, với 2 lỗ1X & 2X độ dày của Penetrameter.
Biểu đồ dưới đây cho thấy Định dạng và độ dày của máy đo độ sâu tấm và hướng dẫn về máy đo độ sâu cần sử dụng cho mỗi độ dày vật liệu.
| Ừm. | ||||||||
| Không, không. | Độ dày | Mở kính T | Mở 2T | Mở 4T | ||||
| Phạm vi | Được đo | Phạm vi | Được đo | Phạm vi | Được đo | Phạm vi | Được đo | |
| 5 | 0.1143-0.1397 | 0.1395 | 0.241-0.267 | 0.261 | 0.495-0.521 | 0.519 | 1.003-1.029 | 1.023 |
| 7 | 0.165-0.191 | 0.189 | 0.241-0.267 | 0.263 | 0.495-0.521 | 0.519 | 1.003-1.029 | 1.025 |
| 10 | 0.241-0.267 | 0.247 | 0.241-0.267 | 0.264 | 0.495-0.521 | 0.519 | 1.003-1.029 | 1.017 |
| 12 | 0.275-0.335 | 0.311 | 0.275-0.335 | 0.329 | 0.608-0.667 | 0.654 | 1.238-1.302 | 1.298 |
| 15 | 0.349-0.413 | 0.392 | 0.349-0.413 | 0.368 | 0.730-0.794 | 0.762 | 1.492-1.556 | 1.522 |
| 17 | 0.400-0.464 | 0.406 | 0.400-0.464 | 0.411 | 0.857-0.921 | 0.911 | 1.746-1.810 | 1.795 |
| 20 | 0.476-0.540 | 0.484 | 0.476-0.540 | 0.505 | 0.984-1.048 | 1.019 | 2.000-2.064 | 2.018 |
| 25 | 0.571-0.699 | 0.653 | 0.571-0.699 | 0.646 | 1.206-1.334 | 1.288 | 2.476-2.604 | 2.498 |
| 30 | 0.698-0.826 | 0.769 | 0.698-0.826 | 0.721 | 1.460-1.558 | 1.514 | 2.984-3.112 | 3.039 |
| 35 | 0.825-0.953 | 0.887 | 0.825-0.953 | 0.907 | 1.714-1.842 | 1.766 | 3.492-3.620 | 3.577 |
| 40 | 0.952-1.080 | 0.972 | 0.952-1.080 | 1.019 | 1.968-2.096 | 1.987 | 4.000-4.128 | 4.118 |
| 45 | 1.079-1.207 | 1.201 | 1.079-1.207 | 1.201 | 2.222-2.350 | 2.31 | 4.508-4.626 | 4.619 |
| 50 | 1.206-1.334 | 1.311 | 1.206-1.334 | 1.314 | 2.476-2.604 | 2.535 | 5.016-5.144 | 5.106 |
| 60 | 1.397-1.651 | 1.527 | 1.397-1.651 | 1.535 | 2.921-3.175 | 3.014 | 5.969-6.223 | 6.055 |
| 70 | 1.714-1.842 | 1.832 | 1.714-1.842 | 1.832 | 3.492-3.620 | 3.595 | 7.048-7.176 | 7.110 |
| 80 | 1.905-2.159 | 2.002 | 1.905-2.159 | 1.952 | 3.937-4.191 | 4.061 | 8.001-8.255 | 8.028 |
| 100 | 2.413-2.667 | 2.653 | 2.413-2.667 | 2.637 | 4.953-5.207 | 5.197 | 10.033-10.287 | 10.265 |
| 120 | 2.921-3.175 | 3.011 | 2.921-3.175 | 3.012 | 5.969-6.223 | 6.123 | 12.065-12.319 | 12.301 |
| 140 | 3.429-3.683 | 3.523 | 3.429-3.683 | 3.612 | 6.985-7.239 | 7.156 | 14.097-14.351 | 14.251 |
| 160 | 3.937-4.191 | 4.015 | 3.937-4.191 | 4.101 | 8.001-8.255 | 8.155 | 16.129-16.383 | 16.295 |
| 200 | 4.826-5.334 | 5.135 | 4.826-5.334 | 5.012 | 9.906-10.414 | 10.125 | ||
| Kết quả thử nghiệm đáp ứng các yêu cầu của ASTM E1025 | ||||||||
