Thông tin chi tiết sản phẩm:
|
| Chiều dài lấy mẫu l: | RC, PC-RC, GAUSS, DP | phạm vi đo trục z: | ±20μm,±40μm,±80μm |
|---|---|---|---|
| Phạm vi hiển thị: | Ra, Rq: 0,005-16μm | Hành trình truyền động tối đa: | 17,5mm/0,7 inch |
| Độ dài đánh giá L: | (1-5)l(tùy chọn), Lis Chiều dài lấy mẫu | Lỗi chỉ định: | ≤±10% |
| Lọc: | RC, PC-RC, GAUSS, DP | Độ phân giải hiển thị tối đa: | 0,001μm |
| Làm nổi bật: | Máy kiểm tra độ thô bề mặt cầm tay,Máy kiểm tra độ thô bề mặt tiên tiến,Máy kiểm tra độ thô bề mặt cầm tay |
||
Phạm vi áp dụng:
SRT-6671 được sử dụng rộng rãi trong máy gia công, hàng không vũ trụ, phụ tùng ô tô, truyền thông, điện năng, điện tử và các ngành công nghiệp khác.
Nó cũng phù hợp với các trường đại học, viện nghiên cứu khoa học, cơ quan giám sát kỹ thuật, tòa án công tố đặc biệt và vân vân.
Các thông số kỹ thuật
Máy chủ
| Các thông số | Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Phạm vi đo | Ra:0.025-12,5μm |
| Phạm vi hiển thị | Ra,Rq:0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100% ((%Rt);Rsk:0-100% |
| Phạm vi đo trục z | ± 20μm, ± 40μm, ± 80μm |
| Độ phân giải hiển thị tối đa | 0.001μm |
| Bộ lọc | RC,PC-RC,GAUSS,DP |
| Thời gian lấy mẫu l | 0.25mm,0.8mm,2.5mm |
| Thời gian đánh giá L | (1-5) (không cần thiết), theo chiều dài lấy mẫu |
| Động lực tối đa | 17.5mm/0.7inch |
| Chiều dài đường dẫn tối thiểu | 1.3mm/0.052inch |
| Lỗi chỉ định | ≤ ± 10% |
| Chỉ ra sự biến đổi giá trị | ≤ 6% |
| Chế độ hiển thị | 128×64 OLED Lattice tinh thể lỏng (ánh sáng tự phát) |
| Nguồn điện | Pin lithium sạc lại |
| Kích thước tổng thể | 140mm × 52mm × 48mm |
| Trọng lượng | 440g |
Cảm biến
| Chỉ số hiệu suất cảm biến | |
| Nguyên tắc phát hiện | Loại cảm ứng |
| Phạm vi đo | 160μm |
| bán kính của mũi stylus | 5μm |
| Vật liệu đầu kim | Kim cương |
| Lực đo | 4mN ((0.4gf) |
| góc đầu bút | 90° |
| Phân tích cong của đường trượt | 45mm |

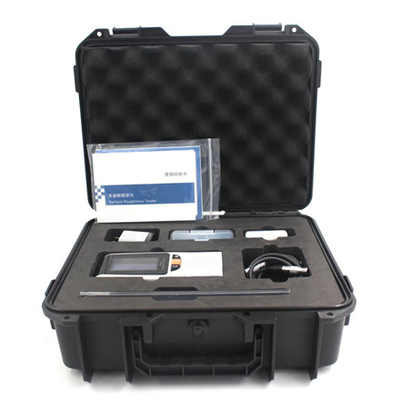

Cấu hình tiêu chuẩn
| Tên sản phẩm | Số lần sử dụng | Tên sản phẩm | Số lần sử dụng |
| Máy chủ SRT-6671 | 1 | Cảm biến tiêu chuẩn RS100 | 1 |
| Bảng mẫu tiêu chuẩn | 1 | Bộ điều hợp điện | 1 |
| Áo cảm biến | 1 | Danh sách đóng gói | 1 |
| Bảng thử nghiệm | 1 | Thẻ bảo hành | 1 |
| Thông số kỹ thuật | 1 | Chứng nhận | 1 |

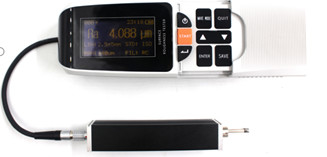

Tính năng của dụng cụ
● Bộ xử lý ARM để điều khiển và xử lý dữ liệu, tốc độ nhanh, tiêu thụ năng lượng thấp;
● Hệ điều hành chuyển đổi phần mềm thời gian thực, hỗ trợ xử lý song song đa nhiệm;
● Phạm vi rộng, nhiều thông số: Ra,Rz,Rq,Rt,Rp,Rv,R3z và 13 thông số khác;
● 128 * 64 màn hình OLED độ sáng cao, tự chiếu sáng, nhiệt độ rộng, góc nhìn đầy đủ;
● Hiển thị thông tin phong phú, trực quan, có thể hiển thị tất cả các thông số và đồ họa;
● Tương thích với các tiêu chuẩn quốc gia ISO, DIN, ANSI, JIS;
● Pin lithium sạc lại tích hợp, có thể hiển thị hướng dẫn quy trình sạc, người vận hành có thể biết mức độ sạc bất cứ lúc nào;
● Với biểu tượng chỉ số pin còn lại, yêu cầu người dùng sạc kịp thời;
● Kho lưu trữ dữ liệu có dung lượng lớn, máy FLASH có thể lưu trữ 200 nhóm dữ liệu gốc và hình dạng sóng;
● Kho lưu trữ thẻ Micro SD có thể mở rộng, lên đến 16G;
● Tương thích với một loạt các cảm biến: cảm biến tiêu chuẩn, cảm biến lỗ nhỏ, cảm biến rãnh, cảm biến rãnh sâu;
● Cấu trúc cảm biến được tối ưu hóa, giá trị đo được ổn định hơn;
● Sử dụng giao diện USB, có thể kết nối máy tính và máy in, có thể nhận ra phần mềm nhúng nâng cấp trực tuyến.
