Thông tin chi tiết sản phẩm:
|
| Hướng Z: | ±1000μm | X hướng: | 0.00016μm/±μm -0.016μm/±400μm |
|---|---|---|---|
| độ thẳng: | （0,05+2,5L/1000）μm (L；chiều dài thử nghiệm(mm) ) | tiêu chuẩn tương ứng: | ISO1997，Din1990，ASME1995，JIS1994 |
| tốc độ kiểm tra: | 0,1mm/s, 0,5mm/s, 1,0mm/s, 1,5mm/s, 2,0mm/s | Hiển thị: | Màn hình cảm ứng LCD màu 7 inch |
| Dùng dữ liệu: | Thẻ SD/bluetooth kết nối PC/máy in PC | ||
| Làm nổi bật: | Thiết bị đo đường viền gốc,Thiết bị đo độ thô đa tham số,Thiết bị đo sóng |
||

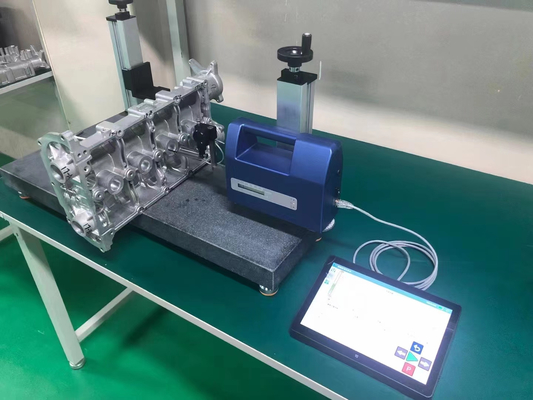

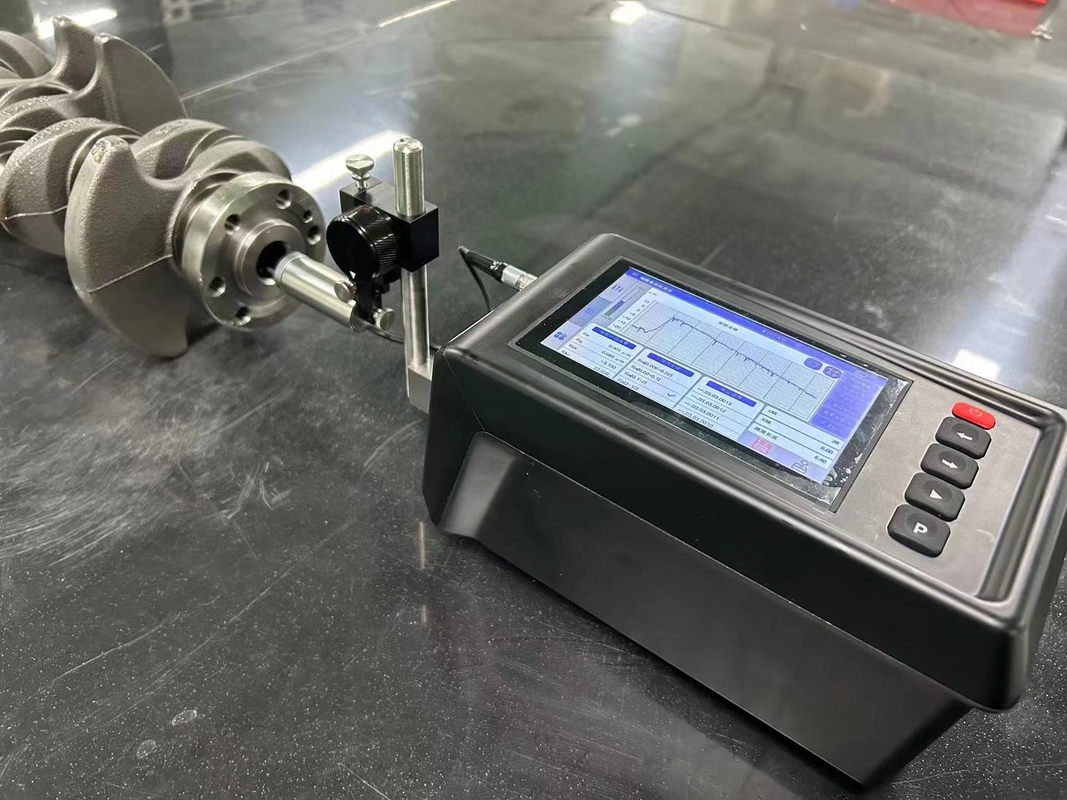

SRT-7300+ Thiết bị đo độ dẻo, sóng và đường viền ban đầu với nhiều tham số
Đặc điểm:
1. Độ sâu và độ cao bước có thể được đo lường
2. 500um siêu lớn cảm biến cảm ứng phạm vi
3. Roughness, sóng và các thông số đường viền ban đầu có thể được đo lường và đồ họa có thể được hiển thị.
4Có hai phương pháp đo với và không có hướng dẫn.
5. Cảm biến được kết nối với máy chủ thông qua khung nâng cảm biến, và chiều cao của cảm biến có thể được điều chỉnh mà không cần sự giúp đỡ của nền tảng
| Phạm vi thử nghiệm | Hướng X | 50mm | |
| Hướng Z | ± 1000μm | ||
| quyết định | Hướng X | 0.00016μm/±μm -0,016μm/±400μm | |
| Động cơ | thẳng thắn | (0,05+2,5L/1000)μm (L; chiều dài thử nghiệm ((mm)) | |
| Điểm phân tích | Tiêu chuẩn tương ứng | ISO1997,Din1990,ASME1995,JIS1994 | |
| Các thông số | Độ thô | Ramax, Ramin, Ra, Rasd, Rqmax, Rqmin, Rq, Rqsd, Rzmax, Rzmin, Rzsd, Rt, R3z, Rcmax, Rcmin, Rc, Rcsd, Rpmax, Rpmin, Rp, Rpsd, Rvmax, Rvmin, Rv, Rvsd, Rsmmax, RSmmin, RSm, RSmsd, Pc, RΔamax, RΔamin,RΔa, RΔasd, RΔqmax, RΔqmin, RΔq, RΔqsd, Rλamax, Rλamin, Rλa, Rλasd, Rλqmax, Rλqmin, Rλq, Rλqsd, Lr, Rskmax, Rskmin, Rsk, Rsksd, Rkumax, Rkumin, Rku, Rkusd, Rmax, Rmin, RzImax, RzImin, Rz.I, Rz.Isd,Rsmax, Rsmin, RS, RSsd, Rsk.J, Rku.J, Rpm, Rpmsd, Rymax, Rymin, Ry, Rysd, Smmax, Smmin, Sm, Smsd, Smax, Smin, S, Ssd | |
| Dòng sóng | Wamax, Wamin, Wa, Wasd, Wqmax, Wqmin, Wq, Wqsd, Wzmax, Wzmin, Wzsd, Wt, Wcmax, Wcmin, Wc, Wcsd, Wpmax, Wpmin, Wp, Wpsd, Wvmax, Wvmin, Wv, Wvsd, WSmmax, Wsmmin, WSm, WSmsd, WΔqmax, WΔqmin, WΔq,WΔqsd, Wskmax, Wskmin, Wsk, Wsksd, Wkumax, Wkumin, Wku, Wkusd, Wca, WC-q, WC-t, WC-v, WC-Sm | ||
| Hồ sơ | Pa, Pq, Pt, Rz.J, Pc.I, Pp, Pv, PSm, PΔq, TITL, Psk.J, Pku.J, Rmax | ||
| Độ thô đặc biệt | Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2 | ||
| Lý do | NCRX, R, Rx, AR, NR, CPM, SR, SAR, W, Wx, AW, Wte, NW, SW, SAW | ||
| Đường cong đánh giá | Đường cong thô, đường cong sóng, đường cong hồ sơ, đường cong thô đặc biệt, đường cong Motif, đường cong sóng Motif, đường cong sóng bao bì | ||
| Đường cong đặc trưng | Đường cong tải, đường cong phân bố phình | ||
| Bộ lọc | Bộ lọc | Bộ lọc Gauss, bộ lọc FFT, bộ lọc 2RC | |
| Dừng bộ lọc | λc:0.25,0.8,2.5,8mm λs:0.25,0.8,2.5,8,25,80μm λf: 25mm |
||
| Thời gian đánh giá | |||
| Tốc độ thử nghiệm | 0.1mm/s,0.5mm/s,1.0mm/s,1.5mm/s,2.0mm/s | ||
| Cảm biến | Mô hình | Loại tiêu chuẩn phổ biến | |
| Chế độ cảm biến | Khả năng cảm ứng khác nhau | ||
| Phạm vi thử nghiệm | ± 500μm (± 1000μm SRT-7300+) | ||
| Châm thử | 5μmR kim cương 90° | ||
| Lực thử nghiệm | dưới 4mN | ||
| Người điều hành | Hiển thị | Màn hình cảm ứng LCD màu 7 inch | |
| Dữ liệu xuất | Thẻ SD / kết nối Bluetooth PC / máy in PC | ||
| Ngôn ngữ | Tiếng Trung/Tiếng Anh | ||
| Kích thước và trọng lượng | Năng lượng/nước tiêu thụ | AC220V ± 10% Pin sạc lại tích hợp (sạc biến áp AC), thời gian sạc 5 giờ | |
| Tiêu thụ năng lượng | Khoảng 30VA (( Nó có thể được đo lên đến 400 lần trên một sạc đầy đủ) | ||
| Trọng lượng | Trọng lượng ròng 3,4kg Trọng lượng tổng 4,75kg | ||
| Thiết lập kích thước | Tài xế 364 ((W) * 80 ((D) * 145 ((H) Người điều hành 212 ((W) * 182 ((D) * 50 ((H) |
||
| Kích thước bao bì | 410mm ((W) * 340 ((D) * 180 ((H) | ||
Phòng ứng dụng:
SRT-7300 + thiết bị đo độ thô và hồ sơ là một sản phẩm hoàn toàn phù hợp với các tiêu chuẩn quốc tế ISO mới nhất.Nó là một dụng cụ di động đa mục đích để đánh giá chất lượng bề mặt của các bộ phận. Nó có nhiều thông số phù hợp với nhiều tiêu chuẩn quốc gia và quốc tế. Nó có thể đánh giá độ thô, sóng và đường viền ban đầu của nhiều bộ phận. Nó có thể đo mặt phẳng,bề mặt hình trụ và hình trụNó có các đặc điểm của phạm vi đo lường lớn, hiệu suất ổn định và độ chính xác cao. Nó phù hợp với địa điểm sản xuất,Phòng thí nghiệm nghiên cứu khoa học và phòng đo lường doanh nghiệpCác thông số tương ứng được tính toán theo các điều kiện đo lường đã chọn và kết quả đo lường có thể được hiển thị trên màn hình LCD dưới dạng số và đồ họa,hoặc đầu ra đến máy in. SRT-7300 + cũng có thể được kết nối với máy tính. Phần mềm phân tích đặc biệt của máy tính có thể trực tiếp điều khiển hoạt động đo lường và cung cấp các chức năng phân tích tiên tiến mạnh mẽ.
Thiết bị thực hiện tính toán tham số trên hồ sơ bộ lọc và hồ sơ trực tiếp và tất cả các tính toán phù hợp với GB / t3505-2009 (specification kỹ thuật hình học sản phẩm (GPS),cấu trúc bề mặt, phương pháp hồ sơ, thuật ngữ, định nghĩa và các thông số cấu trúc bề mặt).
