TG-M70 Hệ thống đo độ dày ăn mòn từ tính

TG-M70 Hệ thống đo độ dày ăn mòn từ tính

1. Cấu hình

2. Tóm lạinthêm

Hệ thống nàykhông cần giàn giáo, không cần phải đánh bóng lớp khử trùng, không có bất kỳ chất kết nối. Nó có thể nhận ra nhanh chóng phát hiện của độ dày tường độ cao ăn mòn thông qua hệ thống điều khiển từ xa.

• Sử dụng bánh xe nam châm vĩnh cửu đất hiếm có sức mạnh cao, ngay cả khi có một sự cố điện bất ngờ, nó sẽ không rơi khỏi bề mặt được phát hiện.Di chuyển nhiều thái độ dọc và đảo ngược trên bề mặt của các thành phần sắt từ.
• Lắp đặt đầu dò độ dày siêu âm điện từ để sàng lọc nhanh chóng và định vị chống xói mòn tường
• Quét chính xác khu vực để kiểm tra độ dày ăn mòn.
• Khớp A scan và B scan hiển thị
• Được trang bị camera video, có thể theo dõi kịp thời tình hình video của bề mặt được kiểm tra.
• Hệ thống điều khiển từ xa để điều khiển hướng quét, và nó có thể được đặt trước hướng quét.

3. Biểu tượng lướt từ hai bánh

Máy thu hút từ hai bánh là một dụng cụ tiên tiến có thể mang theo nhiều thiết bị thử nghiệm không phá hủy.nó đã tích lũy một số lượng lớn kinh nghiệm giải quyết tại chỗ trong nhiều lĩnh vực như hóa dầu, bình kiểm tra đặc biệt, và điện năng. nó có thể mang siêu âm điện từ ở đáy ống, khuỷu tay hoặc ba liên kết và ăn mòn khác,xói mòn khu vực nghiêm trọng hơn để thực hiện kiểm tra hoặc B quét đo độ dày, lĩnh vực công nghiệp được gọi là các chuyên gia phát hiện ăn mòn ống

Máy thu hút từ hai bánh có các đặc điểm sau: cấu trúc nhỏ gọn, linh hoạt cao, hút từ, độ chính xác điều khiển cao, công nghệ phát hiện tiên tiến, phát hiện video tương thích,và cơ chế nâng đầu dò độc đáo- Để phát hiện tự động sự ăn mòn của đường ống, thùng chứa và tấm

1) Cấu trúc nhỏ gọn và linh hoạt cao

Thiết kế nhỏ gọn và tinh tế cho phép nó dễ dàng thực hiện phát hiện ăn mòn cho các loại ống và bình sắt từ khác nhau.Các viên đạn từ có kích thước 350mm (chiều dài) × 140mm (chiều rộng) × 130mm (độ cao) và trọng lượng nhỏ hơn 5.5kg. Cấu trúc hai bánh xe độc đáo cho phép đi bộ tự do trên các đường ống với tối thiểu 100mm.Phân kính quay tối thiểu là 400mm và khuỷu tay với một bán kính uốn cong tối thiểu là 100mm có thể dễ dàng vượt quaDo đó, phạm vi của chuyển động bò từ hai bánh và quét đã được mở rộng rất nhiều.

2) Máy hút từ

Về mặt thiết kế, sử dụng nam châm đất hiếm từ tính để làm cho nam châm vĩnh cửu sức mạnh cao trong hai vòng leo lên từ tính.Không có nguy cơ cơ thể xe rơi khỏi bề mặt được phát hiệnVì vậy, hai bánh crawler từ tính có thể thực hiện an toàn quét ngang, dọc, và tư thế đảo ngược. Trọng lượng dọc tối đa của hai bánh crawler từ tính là 5kg,có nghĩa là nó sẽ không ảnh hưởng đến bất kỳ chuyển động dọc khi kéo trọng lượng 5kg.

3) Độ chính xác điều khiển cao

Hai bánh lướt từ tính tốc độ là 0-6m / phút và có thể chuyển tiếp với tốc độ không đổi, bởi các bộ mã hóa chính xác có thể đạt được chức năng thiết lập khoảng cách phát hiện,có thể đáp ứng tốt hơn nhu cầu phát hiện của người dùngVí dụ, khách hàng cần thực hiện một quá trình phát hiện khoảng cách mỗi 50mm tại một điểm ở phía sau khuỷu tay: bộ điều khiển có thể được lập trình,và hai bánh từ tính leo lên có thể được vận hành và kiểm tra mỗi 50mmCải thiện hiệu quả và độ chính xác phát hiện.

4) Công nghệ phát hiện tiên tiến

Theo truyền thống, độ dày piezoelectric được sử dụng trong phép đo độ dày truyền thống,và nó mang lại một số khó khăn và sức mạnh cho nhân viên kiểm tra trong nhiều lĩnh vực về quy trình phát hiện của nóPhương pháp kiểm tra thủ công của máy đo độ dày siêu âm điện ảnh có những nhược điểm sau: (1) Lớp sơn hoặc lớp oxit trên bề mặt của mảnh làm việc cần phải được đánh bóng,và bề mặt cần được khôi phục sau khi hoàn thành thử nghiệmHiệu quả cực kỳ thấp; (2) Máy siêu âm truyền thống phải được phủ một chất kết nối, rất khắc nghiệt trong điều kiện trang web.một nền tảng cố định phải được xây dựng, tốn kém và tốn thời gian; (4) Khó thực hiện thử nghiệm trong khi sử dụng ở nhiệt độ cao.

Sử dụng hệ thống phát hiện ăn mòn độ dày tường tự động (điện từ siêu âm) tiên tiến, các vấn đề khó khăn được đề cập ở trên sẽ được giải quyết,và độ chính xác phát hiện là so sánh với siêu âm piezoelectric truyền thốngKhông cần phải xây dựng giàn giáo, không cần phải đánh bóng lớp chống ăn mòn, không có bất kỳ chất kết nối, thông qua điều khiển từ xa trên mặt đất,để đạt được độ ăn mòn tường ống tốc độ cao sàng lọc định vị nhanh và đo chính xác quét mật độTrong khi đảm bảo độ chính xác phát hiện, nó cải thiện đáng kể hiệu quả phát hiện và giảm chi phí phát hiện.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) Máy thu hút từ hai bánh chắc chắn phải đối mặt với các hoạt động cơ học đòi hỏi phải nâng đầu dò khi thực hiện phát hiện điểm ăn mòn hoặc kiểm tra B-scan.Khi đo độ dày của điểm, các phép đo cần phải được thực hiện tại cùng một điểm được chỉ định. Dữ liệu của mỗi điểm được thu được khi đầu dò hạ cánh trên bề mặt được đo.chức năng của đầu dò có thể được nâng để đạt được điểm chính xác nhấtGiá trị độ dày: Khi thực hiện một B-scan trên vật thể được đo, mặc dù đầu dò gần với bề mặt, nếu chiều cao còn lại của hàn là lớn,đầu dò cần phải được nâng lên và đặt trên hai chânDo đó, chức năng nâng và hạ của đầu dò cũng rất quan trọng.

4. Đơn vị đo độ dày siêu âm điện từ

EMAT siêu âm điện từ và siêu âm piezoelectric truyền thống thuộc thể loại siêu âm. Sự khác biệt cơ bản của chúng nằm ở sự khác biệt của bộ chuyển đổi.Máy chuyển biến siêu âm Piezoelectric dựa vào hiệu ứng siêu điện của một wafer piezoelectric để phát ra và nhận sóng siêu âm, trong khi EMAT dựa vào hiệu ứng điện từ (lực magnetostrictive, lực Lorentz) để truyền và nhận sóng siêu âm,và chuyển đổi năng lượng của nó là trong lớp da trực tiếp trên bề mặt của mảnh làm việcCác thử nghiệm siêu âm piezoelectric truyền thống có yêu cầu cao về kết thúc của bề mặt workpiece.Kiểm tra siêu âm điện từ có yêu cầu thấp trên bề mặt của mảnh làm việc, cho phép bề mặt của mảnh làm việc có sơn, lớp phủ và không đồng đều. So với siêu âm thông thường.

• Khám phá không tiếp xúc, không có chất kết nối (giơ lên đến khoảng 4mm)
• Các yêu cầu đối với bề mặt không cao, bề mặt thô có thể được phát hiện, với trục oxit, lớp phủ, lớp phủ và các mảnh khác
• Khám phá nhanh

EMAT siêu âm Piezoelectric

Magnet tinh thể

Chất kết nối cuộn điện từ

Động Eddy hiện tại từ trường

siêu âm siêu âm

EMAT

Công nghệ siêu âm piezoelectric truyền thống công nghệ EMAT

Đặc biệt phù hợp với phát hiện tốc độ cao, trực tuyến và tự động

Đặc biệt là phù hợp với môi trường nhiệt độ cao

So sánh kỹ thuật của công nghệ siêu âm piezoelectric truyền thống và công nghệ EMAT trong môi trường tốc độ cao và nhiệt độ cao.

Công nghệ EMAT đã được áp dụng cho kiểm tra không phá hủy trực tuyến bằng tay, bán tự động và hoàn toàn tự động của các loại đúc, thanh thép, tấm thép,và ống thép (bao gồm cả ống thép liền mạch), vỏ dầu, ống hàn, v.v.) ở nhiệt độ phòng và nhiệt độ cao.

5. Đặc điểm chức năng

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• Không có đánh bóng bề mặt, lớp phủ chống ăn mòn và rỉ sét nổi có thể thâm nhập, và không cần chất kết nối.
• ★ đo độ dày có thể thâm nhập lên đến 4mm bề mặt dày ăn mòn, sơn, ăn mòn và các lớp phủ khác,độ dày của các vật kim loại được hiển thị bởi thiết bị không cần phải tính toán độ dày lớp phủ.
• ★ Không thẳng đứng (bình thường của bộ chuyển đổi / thăm dò tương đối với vật thể được thử nghiệm) lên đến ± 25^o, độ dọc thấp sau khi đặt đầu dò
• ★Với cơ chế nâng điện thăm dò, thăm dò có thể được nâng lên khi vượt qua các chướng ngại vật như hàn và nồi nhô, tránh bị hư hỏng
• Ld trở lại.
• ★Kết quả đo độ dày có thể được hiển thị dưới dạng giá trị kỹ thuật số, hình thức quét A, hình thức hình ảnh quét B dựa trên thời gian và hình thức hình ảnh quét B dựa trên khoảng cách (độ mã hóa).
• ★ Sử dụng thuật toán thông minh chuyên gia, có ba chế độ đo độ dày: chế độ tự động, chế độ thủ công cổng duy nhất (kiểm tra phương pháp đỉnh duy nhất),và chế độ hai cổng thủ công (phương pháp đo đỉnh-đỉnh)Nó làm giảm đáng kể ảnh hưởng của nhân tố và đơn giản hóa các bước hoạt động.
• Cơ sở dữ liệu tích hợp tốc độ sóng cắt của vật liệu cơ bản, và có thể tùy chỉnh giá trị tốc độ sóng cắt
• Đưa ra trực tiếp danh sách hồ sơ kiểm tra và danh sách giá trị độ dày để tạo điều kiện dễ dàng phân tích và xử lý dữ liệu.

6. Các thông số kỹ thuật

• ★Cáp điều khiển phát hiện:25m
• ★Phân kính uốn cong tối thiểu trên bề mặt vật thể được đo: trục dọc≥50mm và chu vi≥125mm
• Đo độ dày:Độ chính xác 0,04mm, phạm vi 2 ~ 120 mm (thép)
• ★Khả năng làm việc / nâng: ≤4mm
• ★ Không thẳng đứng đo (bình thường đối với bộ chuyển đổi / thăm dò so với vật thể được thử): ± 25^o
• Tần số kích thích: 3.0 ~ 5.0MHz,tốc độ đo: 16 ~ 1 lần/s
• Phạm vi tốc độ âm thanh:1000~9999 m/s, gia tăng điều chỉnh: 1 m/s
• Chức năng cổng: cổng tự động, cổng đơn thủ công, cổng đôi thủ công
• ★Giám sát video: cả hai camera nhìn phía trước và phía sau, pixel động và tĩnh là 3 triệu / 2304 × 1296.
• Nhiệt độ bình thường thăm dò từ tính: từ tính yếu hoặc ít vĩnh viễn, hút từ tính≤15N, hình tròn Φ30 × cao 44mm, trọng lượng≤80g
• ★Kích thước và trọng lượng cơ thể thiết bị bò (khoảng): L380×W130×H120mm,6kg
• Nhiệt độ hoạt động:-10~+50°C

7. Phần mềm phân tích đo

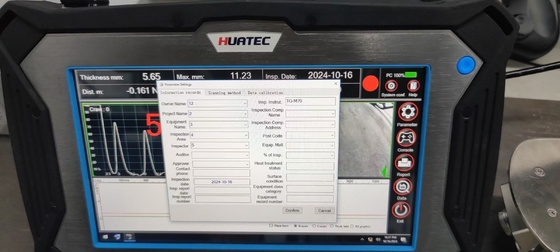

• Hiển thị đồng thời kết quả quét độ dày, A, B
• Được phát hành trực tiếp một bản ghi thử nghiệm, danh sách giá trị độ dày để tạo điều kiện dễ dàng cho phân tích và xử lý dữ liệu
• ★Đối tương thích với hệ điều hành Win7/10 (32/64 bit)

8. Danh sách đóng gói

• Máy chủ thử nghiệm/máy tính trên1 bộ

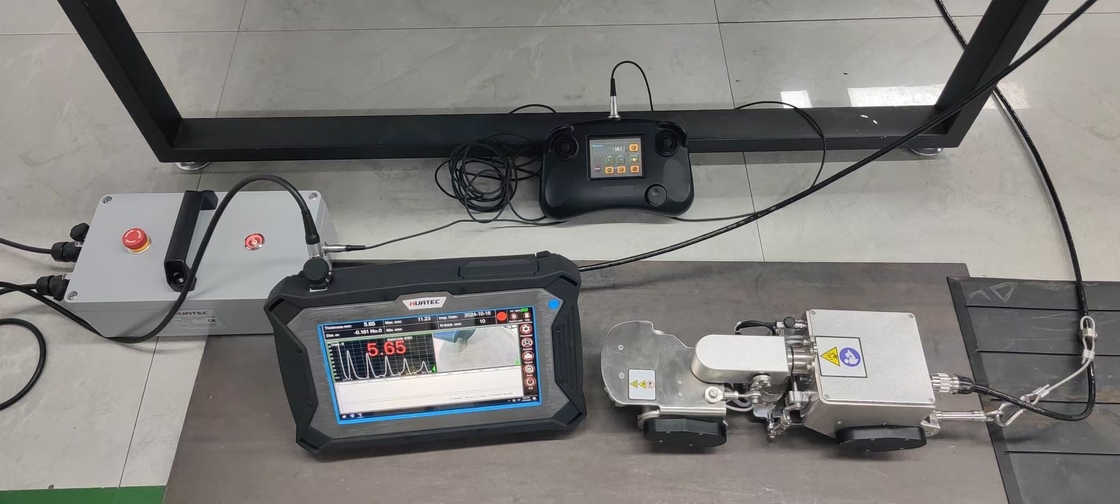

• HUATEC TG-M70 hai bánh máy thu hút từ tính (bao gồm video và mô-đun đo độ dày) 1 bộ
• Phòng điện và hộp điều khiển1 miếng
• Máy điều khiển1 miếng
• Cáp điều khiển thử nghiệm1 bộ
• Khối thử nghiệm tiêu chuẩn (thánh tròn bằng thép carbonΦ30 × độ dày 10mm) 1 miếng
• Vỏ chống sốc 1 miếng
• Thiết bị ngăn rơi dây an toàn1 miếng (không cần thiết)
