Thông tin chi tiết sản phẩm:
|
| Độ chính xác của chuyển động: | .50,5μm /80mm | nhu cầu điện: | khoảng 500W |
|---|---|---|---|
| điện xoay chiều: | 220V ± 10 %, 50Hz | những yêu cầu về môi trường: | nhiệt độ - 10 ~ 30 °C |
| Độ ẩm tương đối: | < 85% | ||
| Làm nổi bật: | Máy thử nghiệm Profilometer,Máy kiểm tra Profilometer biểu đồ đường viền,Máy thử Profilometer bề mặt |
||
| Project Model | SRT-7150 | |
|
Trục X Sliding linear guide rail |
Độ chính xác chuyển động | ≤ 0,5 μm / 80 mm |
|
X-axis positioning Grating ruler |
Nghị quyết |
0.1 μm
|
| Nơi sản xuất | Trung Quốc | |
| Bộ cảm biến dữ liệu | Nghị quyết | 0.02μm |
| Nơi sản xuất | Imported abroad (được nhập khẩu ở nước ngoài) | |
| Độ phân giải hệ thống | 65536:1 | |
| Độ chính xác tuyến tính | ≤ ± ((1.5+ 0.2H) μm | |
| vòng tròn | ≤ ± ((2+R/8) μm | |
| góc | ≤ ± 2′ | |
| Sự thẳng thắn | ≤ 0,8 μm/100 mm | |
| Roughness measurement | ||
| Phạm vi đo | X-axis | Ra:0.01 - 10 μm |
| Trục Z1 | ± 500μm | |
| Evaluation parameters Các thông số đánh giá |
Các thông số đánh giá độ thô:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及Rmr ((c); Các thông số đánh giá độ ripple:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr及Wmr ((c); Các thông số đánh giá đường viền ban đầu:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr及Pmr ((c)) |
|
| Sampling length-L | 0.08,0.25,0.8,2.5,8 ((mm); | |
| Thời gian đánh giá | According to GB/T10610-2009 standard implementation (theo tiêu chuẩn thực hiện của GB/T10610-2009) | |
| Lỗi chỉ định | ± 5% | |
| Repeatability of indication Sự lặp lại của chỉ định | 2% | |
| Đo lường hồ sơ | ||
| Phạm vi đo | X-axis | ≤ 150mm |
| Trục Z | ≤ 300mm (có thể được điều chỉnh theo nhu cầu của người dùng) | |
| Z1 | ≤ 40 mm | |
| Di chuyển tốc độ của bàn | 0.05-0.8mm/s (Bốn bánh, điều chỉnh tốc độ tự động) | |
| Môi trường làm việc |
Working tempreture: 10°C-30°C (đối với nhiệt độ bình thường) Độ ẩm 20-80% RH Không có nguồn rung rõ ràng |
|
| Required power supply nguồn điện cần thiết | 220V 50Hz 0.5Kw | |
| Kích thước của thiết bị (chiều dài × chiều rộng × chiều cao) | 980 x 740 x 1500 mm | |
| Trọng lượng thiết bị | khoảng 120kg | |
Lưu ý: Các thông số kỹ thuật trên có thể được điều chỉnh theo nhu cầu thực tế của người dùng.

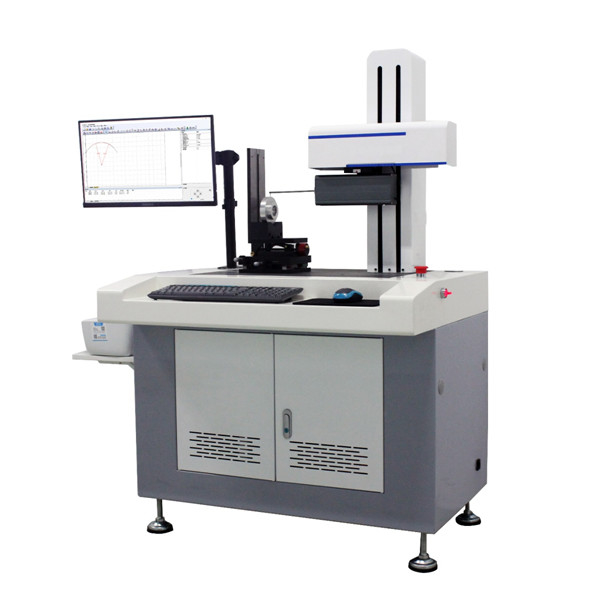

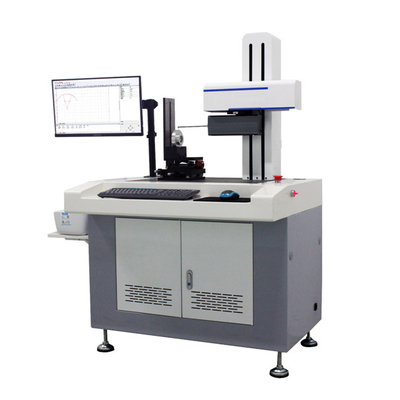

SRT-7150 là một thiết bị máy đo tích hợp để đo độ thô bề mặt và đường viền.
The surface roughness and profile of various workpieces are measured and analyzed by using high precision grating measurement system, high precision grinding guide rail, and high precision grinding guide rail. The surface roughness and profile of various workpieces are measured and analyzed by using high precision grating measurement system.Động cơ tuyến tính không tiếp xúc hiệu suất cao, mô-đun đo độ thô cao hiệu suất, công nghệ hệ thống điều khiển máy tính hiệu suất cao và phần mềm đa chức năng hoàn hảo.

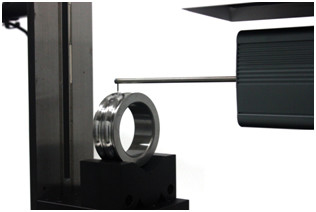

The device can measure various parameters of various mechanical parts, such as plain line and cross section profile parameters, surface waviness parameters, roughness parameters and so on. Thiết bị có thể đo các thông số khác nhau của các bộ phận cơ học, chẳng hạn như các thông số hồ sơ đường thẳng và đường cắt ngang, các thông số sóng bề mặt, các thông số thô và vân vân.
It can measure the straightness, inclination, angle processing, circle processing (distance from straight line to tangent line, distance from circle center to circle center, radius of arc, distance from straight line to tangent line) Nó có thể đo được độ thẳng, độ nghiêng, độ xử lý góc, độ xử lý vòng tròn (distance from straight line to tangent line, distance from circle center to circle center, radius of arc,Distance from intersection point to circle center khoảng cách từ điểm giao điểm đến trung tâm vòng tròn, distance from circle center to straight line), point line processing (distance from intersection point to straight line), distance from intersection point to circle center (distance from circle center to straight line), distance from intersection point to circle center (distance from circle center to straight line), distance from intersection point to straight line (distance from intersection point to straight line), distance from intersection point to circle center (distance from intersection point to circle center), distance from intersection point to circle center (distance from intersection point to straight line), distance from intersection point to circle center (distance from intersection point to circle center), distance from intersection point to circle center (distance from intersection point to straight line), distance from intersection point to circle center (distance from intersection point to circle center), distance from intersection point to center (distance from intersection point to circle center), distance from intersection to center (distance from intersection to circle center), distance from intersection to center (distance to center to centerđiểm giao nhau của hai đường thẳng, distance from intersection point to intersection point ), đường cong logarithmic, groove width, groove depth, groove edge distance, groove center distance, inclination, horizontal distance,vertical distance and other shape parameters of various parts (tạm dịch: khoảng cách dọc và các thông số hình dạng khác của các bộ phận khác nhau).
Nó phù hợp với ngành công nghiệp đệm, chế biến cơ khí, ô tô, xe máy, phần cứng chính xác, công cụ chính xác, khuôn, công cụ, thành phần quang học và các ngành công nghiệp khác.
