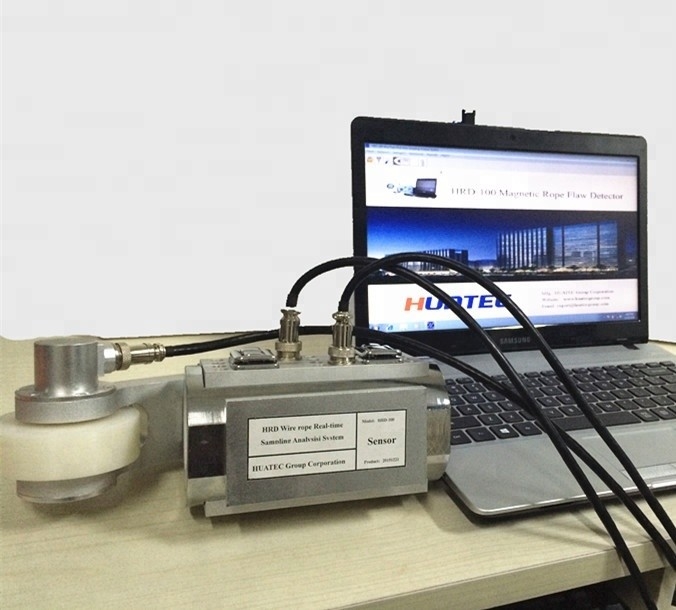

Thiết bị thử nghiệm máy dò lỗi dây thép thép HRD-100

HRD-100Thiết bị phát hiện lỗi dây thép thép

1Thông số kỹ thuật

Tiêu chuẩn: GB/T21837-2008, ASTM E1571-2001 (Tiêu chuẩn kỹ thuật kiểm tra điện từ của dây thép sắt từ), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Phạm vi phát hiện:Φ1,5~300 mm (chọn cảm biến khác)
Tốc độ tương đối giữa cảm biến và dây thừng:0.06.0 m/s Lựa chọn tốt nhất:0.3 ∙ 1,5 m/s
Khoảng cách tốt nhất giữa tay cầm hướng dẫn và dây thừng: 2 ¢ 6 mm,khoảng cách cho phép: 0 ¢ 15 mm

Loại tập tin đầu ra: Word file output

báo động: báo động âm thanh và ánh sáng
Khám phá vị trí dây thừng bị gãy
Độ chính xác đánh giá chất lượng: 99,99%
Đánh giá định lượng
Lỗi tính lặp lại của độ nhạy: ± 0,055%
Lỗi hiển thị: ±0,2%
Lỗi phát hiện vị trí, ((L): ± 0,2%
Năng lượng: 5V nguồn điện cho máy tính
Trọng lượng cảm biến: < 10kg (giảm cảm biến thông thường)

Nhiệt độ môi trường: -10 °C ~ 40 °C

Áp suất không khí: 86 ~ 106Kpa

Độ ẩm tương đối: ≤ 85%

Hệ thống cửa sổ của máy dò máy tính dây thừng là sản phẩm đổi mới hệ thống GB dựa trên lý thuyết phần mềm DOS và lý tưởng hướng dẫn báo động hiển thị thời gian thực sử dụng Visual Basic6.0 nền tảng ngôn ngữ lập trình, tiếp tục biên soạn để trở thành.

2. Hệ thống sắp xếp

Phần cứng hệ thống này sử dụng cảm biến từ cao trong nước và nước ngoài và mô-đun lấy mẫu nghiên cứu và phát triển độc lập thống nhất, thông qua ổ cắm RS232 (hoặc USB),Ghi dữ liệu trực tiếp trong máy tính.

Phần mềm hệ thống này nằm trong cơ sở phân tích chuyển đổi wavelet, trong việc sử dụng cơ sở ngôn ngữ lập trình Visual Basic 6.0, tiếp tục biên dịch để trở thành.Đạt được các chức năng như thu thập và kiểm soát dữ liệu, phân tích dữ liệu, hiển thị dữ liệu, lưu trữ dữ liệu v.v. Tăng tính năng hiển thị trong chức năng phần mềm DOS, và bởi khuynh hướng độc đáo của nó liên tục theo dõi đường, có thể liên tục,tín hiệu dữ liệu quan sát động và tình hình thay đổi của nó, và hiển thị thời gian thực kết quả thu được và gửi báo động; Phần mềm tăng chức năng đánh giá tự động;Trong lỗi một phần được chứng minh trên đường cắt ngang tăng và phần trăm tổng diện tích đường cắtPhần mềm và Windows hoàn toàn tương thích, phù hợp với hoạt động quán tính của người dùng, sử dụng các tập tin Word hình thức báo cáo kiểm tra sản xuất.

Phần mềm hệ thống này có thể tương thích với máy tính dò dây thừng DOS phần mềm định dạng dữ liệu lấy mẫu, và có thể phân tích xử lý nó.

Hệ thống cửa sổ đã có một quy trình hoạt động độc lập và hệ thống kiểm tra an toàn, có thể thuận tiện phù hợp với mọi loại máy tính hiện đại,và hoàn thành một loạt các thủ tục kiểm tra.

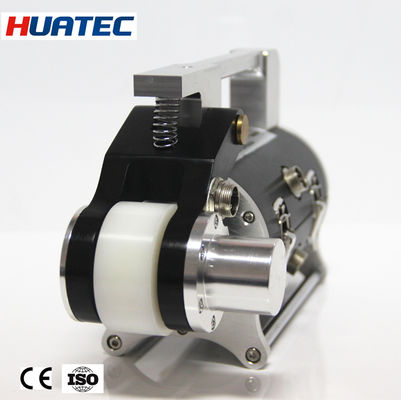

3. Tạo cảm biến

Cảm biến từ tính: Cảm biến bao gồm vị trí di chuyển (đốp dẫn, bộ mã hóa), cài đặt từ tính và tổ chức lấy mẫu.dây thừng và nó có chuyển động tương đối, sau đó nó có thể thu thập tín hiệu.

Định vị dịch chuyển: bánh xe dẫn quay một vòng tròn, bộ mã hóa quang điện gửi xung chỉ dẫn lấy mẫu, nhận ra lấy mẫu không gian bằng nhau.

Thiết lập từ tính: Khi dây cáp và nó có chuyển động tương đối, hoàn thành đến dây cáp từ tính trục.

Tổ chức lấy mẫu: Khi dây thừng và cảm biến có chuyển động tương đối,các yếu tố Hall bao gồm các kênh lấy mẫu sẽ chuyển đổi các dây dây dây dẫn tình trạng thay đổi rò rỉ luồng từ tính vào tín hiệu điện áp mô phỏng.

4. HUATEC thiết bị báo động thời gian thực

Thiết bị báo động thời gian thực HUATEC là một thiết bị thu thập dữ liệu đa mục đích di động, thông qua đường truyền RS232 để gửi và lưu tín hiệu dữ liệu chuyển đổi vào máy tính,sử dụng các máy tính CPU chức năng đáng kinh ngạc on-line và phân tích xử lý thời gian thực, theo giá trị ngưỡng tương đương mà sẽ được đặt trước sẽ gửi báo động thời gian thực.Có một cổng sạc bổ sung để có thể cung cấp các sạc và công tắc điện.

5. giới thiệu phần mềm

Hình 3 Các mục chức năng chính

6. Tùy chọn cảm biến
