Thông tin chi tiết sản phẩm:
|
| Đường ray dẫn hướng tuyến tính trượt trục X: | .50,5μm /80mm | Thước định vị trục X: | 0,1μm |
|---|---|---|---|
| Độ chính xác tuyến tính: | ≤±(1,5+|0,2H|)μm | Cung tròn: | ≤±（2＋R/8)μm |
| độ thẳng: | .80,8μm/100mm | Chiều dài lấy mẫu-L: | 0,08,0,25,0,8,2,5,8(mm) |
| lỗi chỉ định: | ± 5% | Độ lặp lại của chỉ thị: | 2% |
| Làm nổi bật: | Biểu đồ đường viền thô của máy thử tích hợp,Biểu đồ đường viền hình sóng,Biểu đồ đường viền độ thô |
||

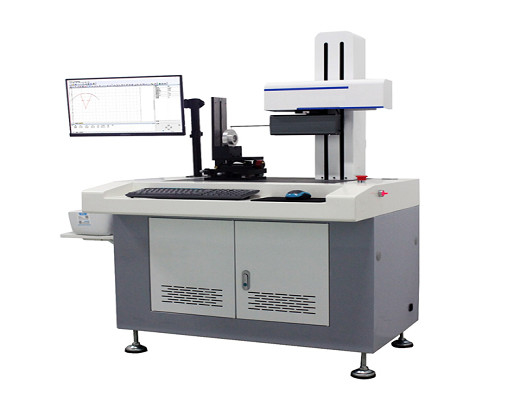

SRT-7150 Surface Roughness Contour Graph waviness Profilometer Integrated Testing Machine Máy thử nghiệm tích hợp
SRT-7150 là một thiết bị máy đo tích hợp cho đo độ thô bề mặt và đường viền.
The surface roughness and profile of various workpieces are measured and analyzed by using high precision grating measurement system, high precision grinding guide rail, and high precision grinding guide rail. The surface roughness and profile of various workpieces are measured and analyzed by using high precision grating measurement system.Động cơ tuyến tính không tiếp xúc hiệu suất cao, mô-đun đo độ thô cao hiệu suất, công nghệ hệ thống điều khiển máy tính hiệu suất cao và phần mềm đa chức năng hoàn hảo.
The device can measure various parameters of various mechanical parts, such as plain line and cross section profile parameters, surface waviness parameters, roughness parameters and so on. Thiết bị có thể đo các thông số khác nhau của các bộ phận cơ học, chẳng hạn như các thông số hồ sơ đường thẳng và đường cắt ngang, các thông số sóng bề mặt, các thông số thô và vân vân.
It can measure the straightness, inclination, angle processing, circle processing (distance from straight line to tangent line, distance from circle center to circle center, radius of arc, distance from straight line to tangent line) Nó có thể đo được độ thẳng, độ nghiêng, độ xử lý góc, độ xử lý vòng tròn (distance from straight line to tangent line, distance from circle center to circle center, radius of arc,Distance from intersection point to circle center khoảng cách từ điểm giao điểm đến trung tâm vòng tròn, distance from circle center to straight line), point line processing (distance from intersection point to straight line), distance from intersection point to circle center (distance from circle center to straight line), distance from intersection point to circle center (distance from circle center to straight line), distance from intersection point to straight line (distance from intersection point to straight line), distance from intersection point to circle center (distance from intersection point to circle center), distance from intersection point to circle center (distance from intersection point to straight line), distance from intersection point to circle center (distance from intersection point to circle center), distance from intersection point to circle center (distance from intersection point to straight line), distance from intersection point to circle center (distance from intersection point to circle center), distance from intersection point to center (distance from intersection point to circle center), distance from intersection to center (distance from intersection to circle center), distance from intersection to center (distance to center to centerđiểm giao nhau của hai đường thẳng, distance from intersection point to intersection point ), đường cong logarithmic, groove width, groove depth, groove edge distance, groove center distance, inclination, horizontal distance,vertical distance and other shape parameters of various parts (tạm dịch: khoảng cách dọc và các thông số hình dạng khác của các bộ phận khác nhau).
Nó phù hợp với ngành công nghiệp đệm, chế biến cơ khí, ô tô, xe máy, phần cứng chính xác, công cụ chính xác, khuôn, công cụ, thành phần quang học và các ngành công nghiệp khác.
Các thông số kỹ thuật:
| Project Model | SRT-7150 | |
|
Trục X Sliding linear guide rail |
Độ chính xác chuyển động | ≤ 0,5 μm / 80 mm |
|
X-axis positioning Grating ruler |
Nghị quyết |
0.1 μm
|
| Nơi sản xuất | Trung Quốc | |
| Bộ cảm biến dữ liệu | Nghị quyết | 0.02μm |
| Nơi sản xuất | Imported abroad (được nhập khẩu ở nước ngoài) | |
| Độ phân giải hệ thống | 65536:1 | |
| Độ chính xác tuyến tính | ≤ ± ((1.5+ 0.2H) μm | |
| vòng tròn | ≤ ± ((2+R/8) μm | |
| góc | ≤ ± 2′ | |
| Sự thẳng thắn | ≤ 0,8 μm/100 mm | |
| Roughness measurement | ||
| Phạm vi đo | X-axis | Ra:0.01 - 10 μm |
| Trục Z1 | ± 500μm | |
| Evaluation parameters Các thông số đánh giá |
Roughness evaluation parameters: Ra, Rz, Rq, Rt, Rp, Rv, Rc, Rdc, Rsk, Rku, Rsm, Rmr, Rdq và Rmr (c); Ripple degree evaluation parameters: Wa, Wz, Wq, Wt, Wp, Wv, Wc, Wdc, Wsk, Wku, Wsm, Wmr và Wmr ((c); Original contour evaluation parameters: Pa, Pz, Pq, Pt, Pp, Pv, Pc, Pdc, Pdq, Psk, Pku, Psm, Pmr và Pmr (c) |
|
| Sampling length-L | 0.08,0.25,0.8,2.5,8 ((mm); | |
| Thời gian đánh giá | According to GB/T10610-2009 standard implementation (theo tiêu chuẩn thực hiện của GB/T10610-2009) | |
| Lỗi chỉ định | ± 5% | |
| Repeatability of indication Sự lặp lại của chỉ định | 2% | |
| PRofile measurement | ||
| Phạm vi đo | X-axis | ≤150mm |
| Trục Z | ≤ 300mm (có thể được điều chỉnh theo nhu cầu của người dùng) | |
| Z1 | ≤ 40 mm | |
| Di chuyển tốc độ của bàn | 0.05-0.8mm/s (Bốn bánh, điều chỉnh tốc độ tự động) | |
| Môi trường làm việc |
Working tempreture: 10°C-30°C (đối với nhiệt độ bình thường) Độ ẩm 20-80% RH Không có nguồn rung rõ ràng |
|
| Required power supply nguồn điện cần thiết | 220V 50Hz 0.5Kw | |
| Kích thước của thiết bị (chiều dài × chiều rộng × chiều cao) | 980 x 740 x 1500 mm | |
| Trọng lượng thiết bị | khoảng 120kg | |
|
Tên phần
|
Tên dự án |
| Phần cơ khí | Host instrument frame x1 |
| Marble working table x1 | |
| Universal precision adjustment table x1 | |
| Column system x1 | |
| Horizontal guide rail moving device x1 | |
| Phần điện | hệ thống điều khiển điện x1 |
| Linear grating x1 | |
| Inductance sensor x1 | |
| Máy tính x1 | |
| HP Inkjet Printers x1 | |
| Phần mềm đo lường đặc biệt x1 | |
|
Standard Parts
|
Standard size ball x1 |
| High standard block x2 | |
| Roughness instrument standard block x1 | |
| Châm |
Probe and measuring needle x4 |
| Các loại khác | Bộ công cụ tiêu chuẩn x1 |
