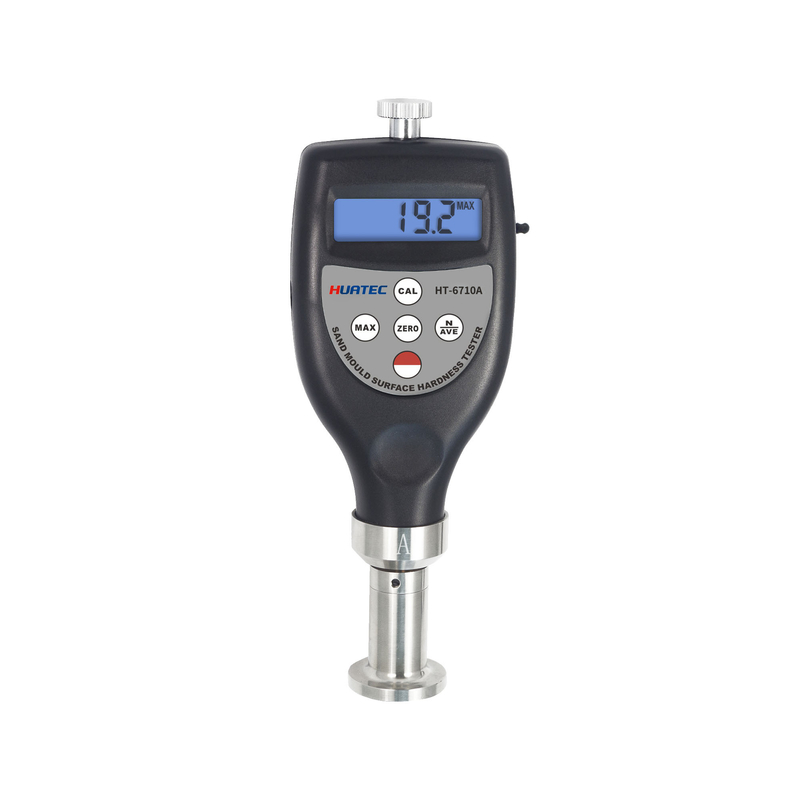

HUATEC Kiểm tra độ cứng bề mặt khuôn cát HT-6710A/B/C

HUATEC Kiểm tra độ cứng bề mặt khuôn cát HT-6710A/B/C

1. Hướng dẫn mô hình

2. Các đặc điểm

* Nó đáp ứng các tiêu chuẩn của DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215.
* Máy kiểm tra độ cứng bề mặt khuôn cát được sử dụng để đo độ cứng bề mặt của khuôn cát / lõi của khuôn ướt và cung cấp các thông số kỹ thuật cho việc xây dựng quy trình đúc.

* Độ cứng bề mặt của khuôn cát được chia thành ba loại: A, B và C. Mô hình phổ biến là loại B, trong số đó:
Loại A: Thích hợp cho thử nghiệm độ cứng bề mặt của khuôn cát mịn / lõi trong đúc áp suất thấp và trung bình bằng tay hoặc cơ học.
Loại B: Thích hợp cho thử nghiệm độ cứng bề mặt của khuôn / lõi cát mịn và thô trong đúc áp suất thấp và trung bình bằng tay hoặc cơ học.
Loại C: Thích hợp cho thử nghiệm độ cứng bề mặt của khuôn cát trong đúc áp suất cao.
* Đơn vị kiểm tra độ cứng loại B cho bề mặt khuôn cát là (g / mm2), nhưng thông thường sử dụng độ cứng H (A / B / C) thay vì đơn vị.giá trị độ cứng tương ứng cũng lớn khi giá trị đơn vị lớn (g/mm2).
* Với chức năng tính toán trung bình.
* Chức năng đặt cọc giá trị đỉnh.
* Chức năng báo động điện áp thấp.
* Sử dụng đầu ra dữ liệu USB để kết nối với PC.
* Cung cấp lựa chọn đầu ra dữ liệu Bluetooth.

* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.

* Đơn vị kiểm tra độ cứng loại B cho bề mặt khuôn cát 2 là (g / mm ), nhưng thông thường sử dụng độ cứng H ((A / B / C) thay vì đơn vị.C a c u t h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i h i, giá trị độ cứng tương ứng là 2 cũng lớn khi giá trị đơn vị lớn (g/mm).

* Chỉ số điện áp thấp.

* Hiển thị kỹ thuật số cho phép đọc chính xác mà không có đoán hoặc lỗi.

* Tự động tắt điện để tiết kiệm năng lượng.

* Các thông số nội bộ: Nó có chức năng khóa giá trị đỉnh, tính toán giá trị trung bình và báo động điện áp thấp.

* Nguồn cung cấp điện: pin 2x1.5v AA (UM-3)

* Điều kiện hoạt động: Nhiệt độ 0 ~ 40 ̊C Độ ẩm < 80%

* Kích thước: 162x65x28mm (6.4x2.6x1.1inch)

* Trọng lượng: khoảng 170g (không bao gồm pin)

* Tắt điện: 2 chế độ Tắt bằng tay bất cứ lúc nào bằng cách nhấn phím điện cho đến khi OFF hiển thị trên màn hình hoặc tắt điện tự động sau 2 phút kể từ lần vận hành khóa cuối cùng.

3Nguyên tắc làm việc

Theo nguyên tắc rằng lực trên mùa xuân là tuyến tính với nhịp điệu, nhịp điệu được chuyển đổi thành một giá trị thông qua cảm biến.,nhưng nó là thông thường để chỉ ra nó trong các thuật ngữ độ cứng H ((A / B / C) thay vì đơn vị.giá trị độ tương ứng là 2 cũng lớn khi giá trị đơn vị lớn (g/mm).

4Các thông số kỹ thuật

Màn hình: 4 chữ số, màn hình LCD 10 mm

Phạm vi: 0 ~ 100 H ((A / B / C)

Phạm vi đo: 10 ~ 90 H ((A / B / C)

Độ phân giải: 0.1 H ((A/B/C)

Phạm vi đo: ≤ ± 1H ((A/B/C)

5. Hành trình đo lường

5.1 Mẫu thử độ dày tối thiểu được quy định trong một tiêu chuẩn khác, xem phần 1. Mẫu thử nên cho phép đo ít nhất 12 mm từ bất kỳ cạnh nào.Bề mặt mẫu phải bằng phẳng và song song để cho phép mặt máy ép tiếp xúc với mẫu trên một khu vực có bán kính tối thiểu 6mm từ đầu dò durometerCác mẫu có thể được chế tạo bằng các mảnh lớp theo các yêu cầu của C h i e v e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n c e n cTuy nhiên, các phép đo được thực hiện trên các mẫu này có thể không phù hợp với các phép đo được thực hiện trên các mẫu rắn, do bề mặt giữa các lớp không tiếp xúc hoàn toàn.

5.2 Nhấn và thả phím ′′Power key′′ để bật máy thử.

5.3 Nhấn phím ¢MAX¢ cho đến khi dấu MAX xuất hiện trên màn hình.

5.4 Giữ máy đo độ bền theo chiều dọc với đầu của máy thắt ít nhất 12 mm từ bất kỳ cạnh nào.giữ chân song song với bề mặt của mẫuÁp dụng lực đủ để có được sự tiếp xúc vững chắc giữa chân và mẫu. Giữ trong 1 hoặc 2 giây, đọc tối đa có thể được tự động.

5.5 Để thực hiện phép đo tiếp theo, chỉ cần nhấn phím "Zero key" và lặp lại 6.4Mặt khác, bạn có thể nhấn phím giữ MAX cho đến khi dấu MAX biến mất khỏi màn hình và sau đó lặp lại bước 6.3 và 6.4.

5.6 Nếu cần thiết một số liệu khác ngoài số liệu tối đa, không cần thiết phải đặt dấu hiệu hiển thị trên màn hình. Trong trường hợp đó, số liệu trên màn hình là giá trị tức thời.Chỉ cần giữ bộ đếm độ bền ở vị trí mà không di chuyển và nhận được đọc sau khoảng thời gian cần thiết (thường là dưới 1 giây)..

5.7 Cách lấy giá trị trung bình

5.7.1 Để lấy giá trị trung bình của nhiều lần đo, chỉ cần nhấn và thả phím ️N/AVE ️ để biểu tượng ️N ️ hiển thị trên màn hình, tiếp theo là một chữ số từ 1-9 với tiền tố ️No.Ở đây chữ số là thời gian đo được sử dụng để tính toán giá trị trung bình. Mỗi khi nhấn và thả phím N/AVE, chữ số sẽ tăng 1.Và con số sẽ trở thành 1 trong khi nhấn phím N / AVE ở 9 .

5.7.2 Điều chỉnh con số đến số cần thiết và nhấn phím ¢MAX ¢ hoặc phím ¢Zero ¢ để quay lại trạng thái đo hoặc chờ vài giây cho đến khi ¢0 ¢ trên màn hình.

5.7.3 Thực hiện các phép đo theo các bước từ 5.3 đến 5.5. Đảm bảo rằng mỗi thử nghiệm nên cách nhau 6 mm. Mỗi lần đo, các bài đọc và thời gian đo được hiển thị trên màn hình. Khi thời gian đo bằng số được đặt,Đơn vị đầu tiên hiển thị các bài đọc của cuối cùng, và sau đó hiển thị giá trị trung bình của các phép đo cuối cùng, tiếp theo là 2 tiếng bíp, với biểu tượng "AVE" cho thấy trên màn hình. 5.7.4 Để lấy giá trị trung bình tiếp theo, chỉ cần lặp lại 5.7.35.7.5 Để giải phóng từ đo trung bình, chỉ cần nhấn N/AVE cho đến khi N biến mất.

6. Kiểm tra hiệu chuẩn

Để kiểm tra xem thử nghiệm có chính xác hay không, chỉ cần chèn đầu vào lỗ của khối thử nghiệm được hiệu chuẩn.Áp dụng đủ lực để tạo ra sự tiếp xúc vững chắc giữa bề mặt trên của khối thử nghiệm và chân nhấn. Đánh giá nên phù hợp với giá trị đóng dấu trên khối thử nghiệm. Nếu không, chỉ cần thực hiện hiệu chuẩn Zero và hiệu chuẩn cao cấp.

6.1 Định chuẩn bằng không Giữ máy đo độ bền theo chiều dọc với đầu của ống nhét treo trong không khí, độ đọc trên màn hình nên là 0. Nếu không,bấm phím "Zero key" để làm cho máy kiểm tra hiển thị "0".

6.2 hiệu chuẩn cao cấp Chỉ cần đặt máy thu vào một tấm kính phẳng, áp dụng đủ lực để tạo ra sự tiếp xúc vững chắc giữa tấm kính và chân nhấn.5 và 101. Nếu không, nhấn phím CAL để thực hiện hiệu chuẩn cao cấp.

7. Thay pin

7.1 Khi biểu tượng pin xuất hiện trên màn hình, đã đến lúc thay pin.

7.2 Trượt nắp pin ra khỏi máy thử và tháo pin ra.

7.3 Lắp đặt pin với sự chú ý cẩn thận đến độ cực.

8Các phụ kiện

Thiết bị phụ kiện tiêu chuẩn: vỏ xách 1 PC Sổ tay hoạt động 1 PC Giấy chứng nhận hiệu chuẩn 1 PC

Phụ kiện tùy chọn: Cáp và phần mềm cho RS232C
