Thông tin chi tiết sản phẩm:
|
| thô: | R = 2,5μm, 5μm, 10μm và 15μm | Phạm vi khuyết tật hình ngôi sao năm: | Đường kính 3,0 đến 5,5mm |
|---|---|---|---|
| Tiêu chuẩn: | Tiêu chuẩn ISO 3452-3: 2013 | ||
| Làm nổi bật: | PT Khối thử nghiệm tham chiếu mẫu,Xét nghiệm mẫu khối tham chiếu loại II |
||

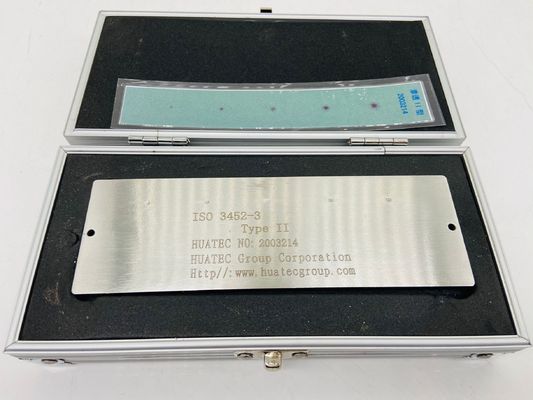

Khối thử nghiệm tham chiếu mẫu PT Loại II
Khối thử nghiệm đánh giá hiệu suất chất thấm ISO 3452-3:2013 mô tả hai loại khối tham chiếu - Khối tham chiếu Loại 2 dùng để đánh giá thường xuyên hiệu suất hệ thống DPI.
| Số khuyết tật | 1 | 2 | 3 | 4 | 5 |
| Kích thước điển hình (đường kính) (mm) | 3 | 3.5 | 4 | 4.5 | 5.5 |
| Kích thước bằng chất thấm tương phản màu (mm) | |||||
| Kích thước bằng chất thấm huỳnh quang (mm) |
|
Lưu ý: Đường kính của năm vùng nứt tính bằng mm, dung sai ±10%
Mẫu thử nghiệm mạ crôm thép không gỉ năm điểm là mẫu thử nghiệm loại II trong loạt phát hiện khuyết tật xuyên thấu. Nó được sản xuất theo tiêu chuẩn GB/T18851-2008 và EN ISO3452-3:2013. Đã thông qua đánh giá ngành quốc gia vào tháng 12 năm 2002. Khối thử nghiệm đáp ứng các yêu cầu của tiêu chuẩn GB/T18851-2008, EN ISO3452 và ASME. Giá trị đo thực tế của khuyết tật nhân tạo dựa trên chứng chỉ ISO 10474 hoặc EN 10204 loại 3.1.
Để đo đường kính, đã sử dụng chất thấm huỳnh quang cấp 2, nước và chất hiện hình khô; chất thấm tương phản màu cấp 2. (Cập nhật với điều kiện thực tế, đã sử dụng cấp vật liệu)
Khối tham chiếu loại 2 được làm từ thép không gỉ được mạ một lớp niken sau đó là hợp kim Crôm cứng.

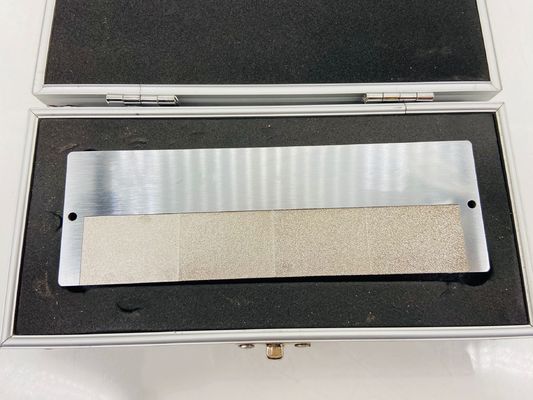

Năm khuyết tật hình sao có đường kính từ 3.0 đến 5.5mm sau đó đã được tạo ra một cách nhân tạo trong lớp này với năm khuyết tật được đặt đồng đều theo kích thước của chúng. Để đánh giá khả năng rửa sạch*, khối tham chiếu loại 2 bao gồm bốn miếng vá liền kề với độ nhám R = 2.5μm, 5μm, 10μm và 15μm. Với khuyết tật nhỏ nhất nằm cạnh khu vực thể hiện độ nhám nhỏ nhất.
