Thông tin chi tiết sản phẩm:
|
| Màn hình hiển thị: | 2.4 inch 320×240 IPS_LCD | Loại đầu dò: | tinh thể đơn, tinh thể đôi |
|---|---|---|---|
| Chế độ đo lường: | PE（tiếng vang xung）、EE（tiếng vang vọng） | Dải đo: | 0,15～3200mm（Thép cacbon sóng dọc) |
| Tốc độ cập nhật: | 4Hz、8Hz、16Hz、24Hz | ||
| Làm nổi bật: | Màn hình màu OLED Đèn đo độ dày siêu âm,Máy đo độ dày siêu âm B-scan,Máy đo độ dày siêu âm A-scan |
||

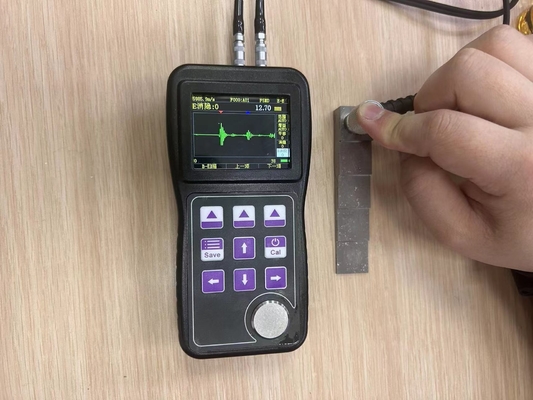

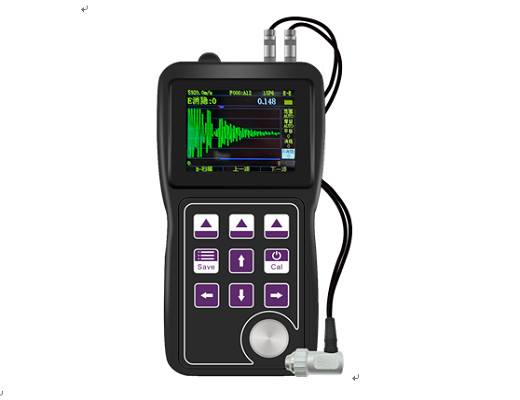

TG-4900DL màn hình màu OLED A-scan Snapshot B-scan Độ dày thông qua lớp phủ Đường đo độ dày siêu âm
Bộ đo độ dày siêu âm TG-4900DL được phát triển và sản xuất bởi Tập đoàn HUATEC sử dụng màn hình màu OLED, có chức năng chụp ảnh nhanh A-scan và chức năng độ dày B-scan,đo độ dày thông qua lớp phủDựa trên nguyên tắc đo siêu âm, nó là một dụng cụ thử nghiệm không phá hoại công nghiệp di động với độ chính xác cao và độ phân giải cao.
Công cụ có thể được sử dụng rộng rãi trong sản xuất, chế biến kim loại, ngành công nghiệp hóa học, kiểm tra hàng hóa và các lĩnh vực thử nghiệm khác.Ngoài việc đo chính xác tất cả các loại tấm và các bộ phận chế biến, nó cũng có thể theo dõi tất cả các loại ống và bình áp suất trong thiết bị sản xuất để theo dõi mức độ mỏng của chúng sau khi ăn mòn trong quá trình sử dụng.Nó là một công cụ cần thiết trong ngành thử nghiệm không phá hủy.
Tất cả các mô hình của loạt các thiết bị này được trang bị chức năng chụp ảnh tức thời A-scan như tiêu chuẩn,có thể giúp người dùng kiểm soát tốt hơn việc đo lường và tránh đo sai do các yếu tố của chính vật liệu- Máy đo độ dày này có chức năng đo qua lớp phủ: khi có một lớp phủ hoặc sơn trên bề mặt của vật liệu được đo,độ dày thực tế của nền vật liệu làm việc có thể đạt được mà không nghiền và làm hỏng lớp phủ bề mặt của vật liệu làm việc.
Các thông số cơ bản
| Dải băng thông | 1MHz20MHz |
| Nhận lợi nhuận | 96dB, tốc độ bước 1dB hoặc 6dB |
| Bộ lọc | Dải băng rộng 5M, 10M, 15M |
| Tỷ lệ cập nhật | 4Hz, 8Hz, 16Hz, 24Hz |
| Nghị quyết | X.X ((0,1mm),X.XX ((0,01mm) X.XXX ((0,001mm) |
| Phạm vi đo | 0.153200mm ((Thép carbon sóng dọc) |
| Chế độ xem | Bình thường, khác biệt, giá trị tối đa được ghi nhận |
| Chế độ phát hiện | Full wave, positive half wave, negative half wave, RF, đảo ngược sang RF |
| Chế độ đo | P-E ((cảm âm xung), E-E ((cảm âm) |
| Chế độ hiệu chuẩn | Định chuẩn điểm không tự động, định chuẩn tốc độ âm thanh tự động |
| Lưu trữ dữ liệu | 520 tệp có thể được lưu, và mỗi tệp có thể ghi lại 252 bộ giá trị độ dày |
| Chức năng phụ trợ | Tự động tăng, tự động phạm vi, tự động làm trống E, tự động đóng băng, tự động tắt (hibernation), báo động buzzer, giao tiếp máy tính trên |
| Giao diện thăm dò | LEMO-00C5 |
| Loại thăm dò | Một tinh thể, hai tinh thể. |
| Chế độ xung | Sóng vuông, sóng hai mặt |
| Điện áp truyền | 25V300V, 25V bước |
| Độ rộng xung | Tốc độ bước 25~300ns, 5ns |
| Giao diện đầu ra | MINI USB, xuất dữ liệu sang máy tính chủ |
| Phương pháp đầu vào | Nhập kết hợp phím, hỗ trợ nhận dạng ấn ngắn và ấn dài |
| Trình hiển thị | 2.4 inch 320×240 IPS_LCD |
| Pin | Hai pin AA 1.5V |
| Kích thước | 153mm × 76mm × 37mm |
| Trọng lượng | 228g, không pin. |
| Ngôn ngữ | Tiếng Trung, tiếng Anh. |
| Đơn vị | Hệ thống mét, hệ thống tiếng Anh |
| Phạm vi nhiệt độ hoạt động | -10°C55°C |
Tính năng sản phẩm
Cấu hình tiêu chuẩn
| Tên | Số lượng |
| TG-4900DL chủ | 1 |
| thăm dò | Tùy chọn |
| Pin kiềm | 2 |
| Chất kết nối | 1 |
| Hộp niêm phong dụng cụ | 1 |
| Sổ tay người dùng | 1 |
| Thẻ bảo hành sản phẩm | 1 |
| Giấy chứng nhận sản phẩm | 1 |
Cấu hình tùy chọn
| TG-4900DL Chọn thăm dò | |||
| Mô hình | 5PΦ10 | 5Z20N | 15P6 |
| Loại | Double crystal 5M | tinh thể đơn 5M | tinh thể đơn 15M |
| Tần số | 5MHz | 5MHz | 15MHz |
| Chiều kính của khu vực tiếp xúc | 10mm | 20mm | 6.35mm |
| Phạm vi đo | 1 ~ 400 mm | 4 ′′3200,0 mm | 0.15~25.0mm |
|
Liên lạc được phép nhiệt độ |
-10 ̊70°C | -10 ̊70°C | -10 ̊70°C |
