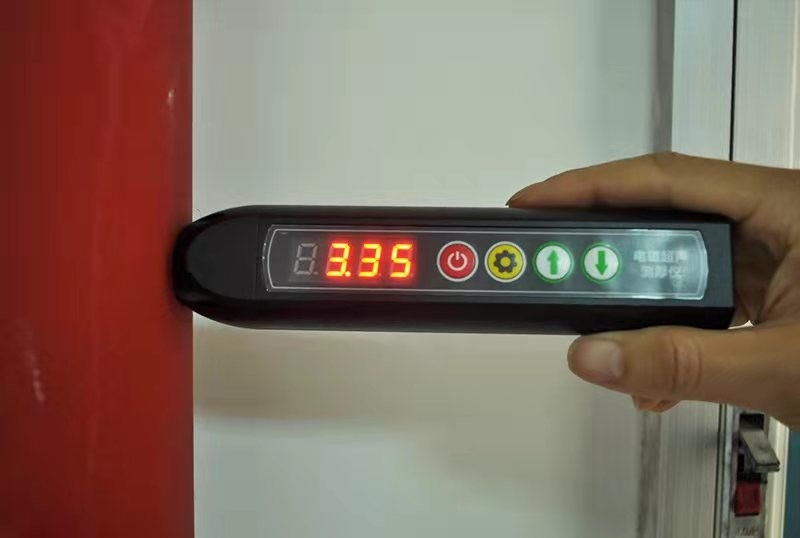

TG-14 Máy đo độ dày siêu nhỏ không tiếp xúc

TG-14 Máy đo độ dày siêu nhỏ không tiếp xúc

Tính năng sản phẩm

Máy đo độ dày siêu âm điện từ là một dụng cụ đo độ dày cực nhỏ, không tiếp xúc mà không có chất kết nối âm thanh.Nó có thể đo độ dày của kim loại hoặc vật liệu dẫn từ tính.

Kích thước nhỏ và dễ mang theo

Các yêu cầu đối với bề mặt đồ đạc không cao, và không cần phải đánh bóng bề mặt thô, có thể nhận ra đo không tiếp xúc

Nó không nhạy cảm với lớp phủ và có thể thực hiện phép đo độ dày của các mảnh được phủ hoặc ống kim loại bị ăn mòn.

Không có chất kết nối âm thanh, nó có thể nhận ra phép đo độ dày của vật làm ở nhiệt độ cao và thực hiện bù nhiệt độ.

Chỉ số hiệu suất

(1) Đặc điểm chung:

A. Thiết bị bao gồm một máy chủ và một điện thoại di động được kết nối không dây qua Wifi

B. Công cụ áp dụng nguyên tắc siêu âm điện từ, và quá trình kiểm tra không yêu cầu nghiền bề mặt đồ đạc và chất kết nối

C. Máy thăm dò và máy chủ được tích hợp, và máy thăm dò có thể được thay thế

D. Sau khi kết nối máy tính bảng, có hai chức năng: A scan và B scan

E. Các loại thăm dò có thể cấu hình: thăm dò (≤ 80 °C, đo thời gian ngắn), thăm dò nhiệt độ cao (≤ 800 °C, đo thời gian ngắn)

F. Kẹp nhiệt độ cao có thể được cấu hình:kẹp ngắn (đáp ứng yêu cầu kiểm tra lên đến 350 °C và đo ngắn hạn),tay cầm dài (đáp ứng các yêu cầu kiểm tra đến 800 °C và đo ngắn hạn)

(2) Vật liệu đồ đạc có thể phát hiện:Thép carbon, thép đúc, thép hợp kim, thép không gỉ, đồng, nhôm, titan và các vật liệu dẫn điện khác

(3) Phạm vi đo:1.5-240.0mm, giá trị tối đa của phạm vi đo lường bị ảnh hưởng bởi các tính chất của vật liệu đo lường, hệ số giảm âm thanh, điều kiện bề mặt và các yếu tố khác

(4) Phạm vi lỗi của thiết bị đo:Khi độ dày của mảnh nhỏ hơn 10mm, sai lầm là 0,05mm; khi độ dày lớn hơn 10mm, sai lầm là + (0,01 + H / 200) mm (H là độ dày của mảnh nhỏ)

(5) Nhận lợi nhuận:≤ 100dB

(6) Phạm vi nhiệt độ làm việc của đầu dò nhiệt độ cao:Thép carbon thấp (hoặc thép sắt từ khác): - 150 °C ~ + 800 °C; Thép không gỉ Austenitic (hoặc các vật liệu phi sắt từ khác): - 150 °C ~ + 150 °C

(7) Máy thăm dò nhiệt độ bình thường:≤ 80 °C, 4MHz, chủ yếu được sử dụng để phát hiện vật liệu hạt mịn, chẳng hạn như thép carbon thấp, nhôm, v.v.

(8) Máy thăm dò nhiệt độ cao:≤ 800 °C, 4MHz, chủ yếu được sử dụng để đo các vật liệu hạt mịn từ sắt, chẳng hạn như thép carbon thấp

(9) Khoảng cách nâng tối đa:4mm (khoảng cách nâng thực tế liên quan đến tính chất vật liệu và nhiệt độ).) có thể được sử dụng như là khoảng cách hoạt động

(10) đường kính tối thiểu (đường cong) của mảnh làm việc:9mm

(11) góc nghiêng tối đa của đầu dò:25°

(12) Chế độ kích thích của đầu dò:nam châm vĩnh viễn

(13) Loại sóng âm:sóng cắt

(14) Trả thù nhiệt độ cao:nó có chức năng bù đắp tự động cho vận tốc âm thanh nhiệt độ cao

(15) Phạm vi điều chỉnh tốc độ âm thanh:1000-9999 m/s

(16) Hiển thị hình sóng:sóng nửa dương, sóng nửa âm, sóng đầy đủ, sóng RF, sóng phong bì

(17)Bằng điện:được xây dựng trong pin lithium, thời gian làm việc không dưới 5 giờ

(18)Phạm vi nhiệt độ hoạt động bình thường của máy chủ:-10~+50°C

(19)Phạm vi nhiệt độ lưu trữ máy chủ:0~+40°C

(20) Trọng lượng chủ:250g (với đầu dò nhiệt độ bình thường)

(21)Kích thước của vật chủ:chiều dài 176mm x chiều rộng 42mm x độ dày 32mm
