TG-5600DL Máy đo độ dày siêu âm màn hình màu đơn và hai yếu tố

TG-5600DL Màn đo độ dày siêu âm màn hình màu một và hai yếu tố

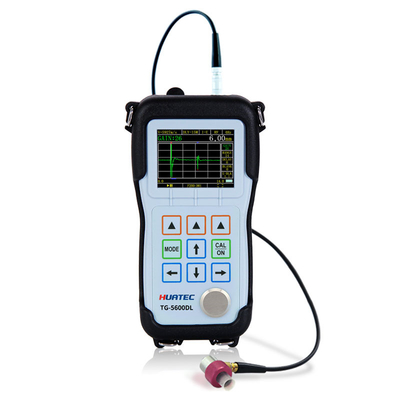

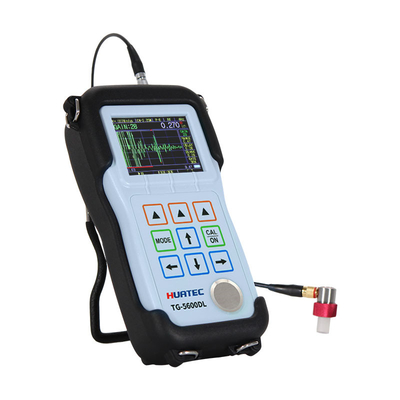

HUATEC TG-5600DL là một đo độ dày siêu âm di động. Dựa trên các nguyên tắc hoạt động của đo siêu âm,TG-5600DL có khả năng đo độ dày của các vật liệu khác nhau với độ chính xác cao đến 0.001 mm hoặc 0.0001 inch, và được sử dụng rộng rãi trong nhiều ứng dụng đo độ dày.

Người dùng có thể đo độ dày từ một bên của vật liệu được đo, mà không làm hỏng mảnh làm việc.

TG-5600DL có thể hiển thị các phép đọc độ dày và quét A cùng một lúc, cho phép người dùng kiểm tra hình dạng sóng.để phạm vi đo độ dày là lớn, các giá trị đo là chính xác, và các lỗi liên quan đến vật liệu trong phép đo cũng có thể được tránh.Các thăm dò di chuyển dọc theo bề mặt của mảnh làm việc để hiển thị các phần cắt ngang của mảnh làm việc.

Bộ đo này có thể được sử dụng trong sản xuất, công nghiệp chế biến kim loại, hàng không vũ trụ, giao thông đường sắt, ngành công nghiệp hóa học, ngành kiểm tra hàng hóa và các lĩnh vực thử nghiệm khác.Ngoài việc đo chính xác một loạt các tấm và các bộ phận chế biến, giám sát một loạt các ống và bình áp suất trong thiết bị sản xuất để tiếp tục giám sát mức độ mỏng của chúng sau khi bị ăn mòn trong quá trình sử dụng,là một công cụ không thể thiếu trong ngành thử nghiệm không phá hủy.

Chức năng lưu trữ là tùy chọn, theo nhu cầu khác nhau của khách hàng, và bộ ghi dữ liệu có dung lượng lớn có thể lưu trữ tối đa 100.000 giá trị đo độ dày và 400 hình sóng.Các chức năng khác có thể là tùy chọn, chẳng hạn như đo độ dày nhiều lớp, độ phân giải cực cao, đo độ dày phạm vi lớn,giảm tiếng ồn kỹ thuật số và chế độ cửa sổ, lớp oxit bên trong tường, truyền thông thời gian thực,đa kênh và các tùy chọn khác.

Chức năng đo lường chính

• Hầu hết các phép đo vật liệu có thể được thực hiện bằng cách sử dụng bộ chuyển đổi một phần tử.

• Phạm vi độ dày đo: 0,01 mm ~ 38 m, tùy thuộc vào vật liệu được đo, đầu dò, điều kiện bề mặt, nhiệt độ và cấu hình được chọn.

• Xác định tốc độ âm thanh của một vật liệu không biết tốc độ âm thanh

• Độ phân giải cao: Độ phân giải màn hình thông thường là 0,001mm, độ phân giải cực cao tùy chọn có thể đạt 0,0001mm.

• Đơn vị đo: milimet, inch, micron và mil.

• đo nhiệt độ cao: nhiệt độ lên đến 500 °C.

• Menu cấu hình mặc định của hệ thống: Để thuận tiện cho người dùng, nó đã được thiết lập theo các điều kiện mặc định để sử dụng đầu dò của thiết bị.

• Chức năng tạm dừng: cho phép các hoạt động xử lý sau khi đo. Điều chỉnh thuận tiện tất cả các thông số để có được dữ liệu đo ổn định.

• Chức năng hiển thị hình sóng toàn màn hình: tăng diện tích hiển thị tiếng vang lên 20%, cho phép người vận hành trải nghiệm cửa sổ lớn.

• Chỉ báo cường độ tiếng vang: tiếng vang càng mạnh, các thanh chỉ số càng được hiển thị, đặc biệt là hiển thị chữ số, hữu ích hơn.

• Chế độ quét B dựa trên thời gian: Nó được sử dụng để quan sát hồ sơ dưới cùng của mảnh bị đo.

• Chế độ khác biệt / Tốc độ giảm: Sự khác biệt về độ dày so với điểm đặt được hiển thị và thể hiện bằng tỷ lệ phần trăm của tốc độ giảm.

• TDG tăng thời gian khác nhau: xung ban đầu hoặc tiếng vang giao diện có thể được giảm hiệu quả bằng cách giảm tăng ban đầu,và tiếng vang dưới cùng của mẫu được thử nghiệm có thể được tăng bằng cách tăng lợi nhuận tối đa, dễ đo.

• Chế độ đo:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)

Cấu hình tiêu chuẩn

Phụ kiện tùy chọn

Phụ lục A: Tốc độ vật liệu

Bảng liệt kê tốc độ lan truyền của siêu âm trong các vật liệu phổ biến khác nhau.Tốc độ thực tế của các vật liệu này có thể khác với tốc độ trong bảng vì nhiều lý do, ví dụ, thành phần vật liệu, định hướng thích hợp của hạt, độ xốp, và nhiệt độ vv Vì vậy, để đạt được độ chính xác đo tốt nhất,một mẫu được làm từ một vật liệu cụ thể phải được thử nghiệm trước tiên để xác nhận vận tốc của vật liệu cụ thể.

Bảng:Danh sách tốc độ vật liệu

Lưu ý:Bảng trên chỉ để tham khảo. Đối với hiệu chuẩn tốc độ thực tế, tham khảo 6.2 hiệu chuẩn tốc độ
