Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Phụ kiện cho máy dò lỗi tia X | Mô hình: | Chỉ số chất lượng hình ảnh (IQI) |
|---|---|---|---|
| Tiêu chuẩn: | DIN,EN462,ASTM747 | MOQ: | 1 phần trăm |
| Làm nổi bật: | Máy đo thâm nhập loại dây IQI,Máy phát hiện lỗi tia X,Chỉ số chất lượng hình ảnh Penetrameter |
||

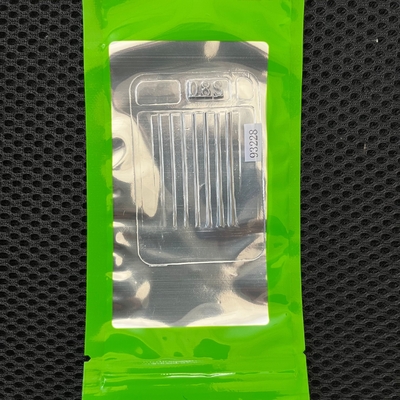

Chỉ số chất lượng hình ảnh (IQI) Loại dây Penetrameter phụ kiện cho máy dò lỗi tia X

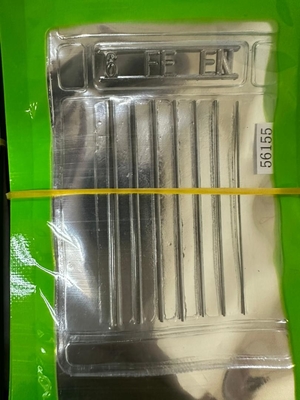

EN 462-1 Loại dây
EN 462-1 Loại dây được giới thiệu như một tiêu chuẩn châu Âu để thay thế các tiêu chuẩn Đức (DIN 54. 109)
và Viện Tiêu chuẩn Anh (BS3971:1980 type 1) Các chỉ số chất lượng hình ảnh.
gồm bảy sợi song song có độ dày khác nhau được gắn và đóng gói giữa hai tấm mỏng của vải thông minh, linh hoạt
PVC: Một biểu tượng chì chỉ số của dây dày nhất, vật liệu và ký hiệu EN.
Chiều kính dây:
| Sợi Số |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Sợi Chiều kính (mm) |
3.20 | 2.50 | 2.00 | 1.60 | 1.25 | 1.00 | 0.80 | 0.63 | 0.50 | 0.40 |
| Sợi Số |
11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | |
| Sợi Chiều kính (mm) |
0.32 | 0.25 | 0.20 | 0.16 | 0.125 | 0.10 | 0.08 | 0.063 | 0.05 |
Kích thước chỉ số:
Có bốn kích cỡ của Chỉ số chất lượng hình ảnh EN.
Kích thước 1- chứa dây số từ 1 đến 7 và được sử dụng cho độ dày vật liệu trong phạm vi 40 t 1 60 mm
Kích thước 6- chứa dây số từ 6 đến 12 và được sử dụng cho độ dày vật liệu trong phạm vi 12,5 đến 50 mm
Kích thước 10Một chứa dây số từ 10 đến 16 và được sử dụng cho độ dày vật liệu trong khoảng từ 5 đến 20mm
Kích thước 13- chứa dây số từ 13 đến 19 và được sử dụng cho độ dày vật liệu trong phạm vi 2,5 đến 10 mm
AlI có kích thước bằng thép ((Fe), nhôm ((AI), và thép không gỉ ((SS).
Chỉ số chất lượng chỉ có sẵn trong kích thước 6 và 10.
Kích thước 6, 10 và 13.
Như một minh họa, nhận dạng (tức là chì mô-nô-gram) cho, nói kích thước 10 (số dây 10 đến 16) trong thép
sẽ là 10FE EN.
DIN 54 109 loại dây
DIN 54 109 Loại dây Các chỉ số chất lượng hình ảnh là
tương tự như EN 462-1
Chúng ta có cùng một số dây trong cùng một kích thước.
Chỉ có sự khác biệt là chữ số đầu tiên được đọc DIN thay vì EN.
Ví dụ: kích thước 6 Số dây 6 đến 12) trong Stanles sel (s) sẽ là 6 DINSS.
EN 462-2 máy đo thâm nhập loại đinh/lỗ
Stepwedge trong hình dạng và có thể bay trong bốn số mẫu H5, H9 và H13 trong Seel
| Mô hình số. | Phạm vi bước | Độ dày vật liệu |
| H5 | 0.32 đến 1mm | 16 đến 50mm |
| H9 | 0.8 đến 2.5mm | 40 đến 125mm |
| H13 | 2TO6,3mm | 100 đến 315mm |

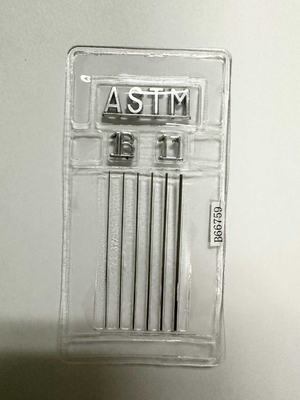

Máy đo thâm nhập loại dây ASTM E747
ASTM E747 Wire Type Penetrameter bao gồm một loạt sáu dây song song với độ dày khác nhau,
Các ký tự chì xác định độ dày của
dây dày nhất, và nhóm vật liệu ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu).
bao gồm.
| Bộ số. | Điện thoại số. | Dia. | Đi vào. |
| A | 1 | 0.08 | 0.0032 |
| - | 2 | 0.10 | 0.0040 |
| - | 3 | 0.13 | 0.0050 |
| - | 4 | 0.16 | 0.0063 |
| - | 5 | 0.20 | 0.0080 |
| - | 6 | 0.25 | 0.0100 |
