1. tổng quan

Với sự phát triển liên tục của khoa học và công nghệ, thiết bị thử nghiệm liên tục được cập nhật. công ty của chúng tôi theo dõi chặt chẽ sự phát triển công nghệ của các nước tiên tiến trên thế giới,và thông qua những nỗ lực của riêng mình, đã phát triển một hệ thống phát hiện hình ảnh kỹ thuật số HDR-01 mới.

Hệ thống có thể hiển thị trực quan kết quả kiểm tra các dây hàn đường ống trong máy tính trong thời gian thực và hữu ích cho các nhà khai thác đánh giá kết quả kiểm tra tại chỗ.Kết quả thử nghiệm tại chỗ có thể được lấy từ xaHệ thống có thể in trực tiếp vị trí và thông tin vị trí của trang web, thời gian,số cổng hàn của công trường, và một số thông tin liên quan về hình ảnh mà không sửa đổi, hoàn toàn tránh nghi ngờ gian lận.

Hệ thống bao gồm các bộ phận sau: PC từ xa, xe tải bảng hình ảnh DR, xe tải máy chụp X quang bên ngoài, máy thu hút ống dẫn nội bộ và các hệ thống khác.Thông qua mạng không dây, kiểm soát và mua lại (chuyển tiếp) bản đồ có thể được hoàn thành cùng một lúc.Nhân viên có thể điều khiển từ xa máy tính để hoàn thành kiểm tra hàn đường ống và lưu hình ảnh gốc để lấy và phim phẳngHình ảnh của hệ thống là rõ ràng, và đánh giá hai dây hoàn toàn đáp ứng và vượt quá các yêu cầu của các tiêu chuẩn quốc gia.

Danh sách cấu hình thiết bị:

2. Thành phần của thiết bị

Hệ thống bao gồm hai phần: thiết bị bắn trong ống và thiết bị bắn bên ngoài.

Thành phần thiết bị bắn súng nội bộ:

Máy thu hút tia X tần số cao, máy thu hút đường ống bên ngoài đường ống (mang theo máy dò bảng phẳng, bộ định tuyến trung tâm, máy tính dưới PLC), máy dò bảng phẳng DR,Địa điểm làm việc máy tính cá nhân (phần mềm thu thập và xử lý hình ảnh kỹ thuật số).

Thành phần thiết bị bắn ngoài trời:

Xe leo tường bên ngoài đường ống dẫn (mang theo máy dò bảng phẳng, bộ định tuyến trung tâm, máy tính IP10 dưới PLC), máy dò bảng phẳng DR,xe leo tường bên ngoài đường ống dẫn (động cơ tia X tần số cao theo hướng), bộ định tuyến phụ trợ, máy tính PLC IP11 thấp hơn), Bộ điều khiển tần số cao di động, cáp dữ liệu, dây điện, trạm làm việc PC (phần mềm thu thập hình ảnh kỹ thuật số và xử lý),Địa điểm làm việc máy tính cá nhân (phần mềm thu thập và xử lý hình ảnh kỹ thuật số).

3- Chỉ số kỹ thuật của thiết bị tương ứng

3.1 Thiết bị thu hình ảnh:

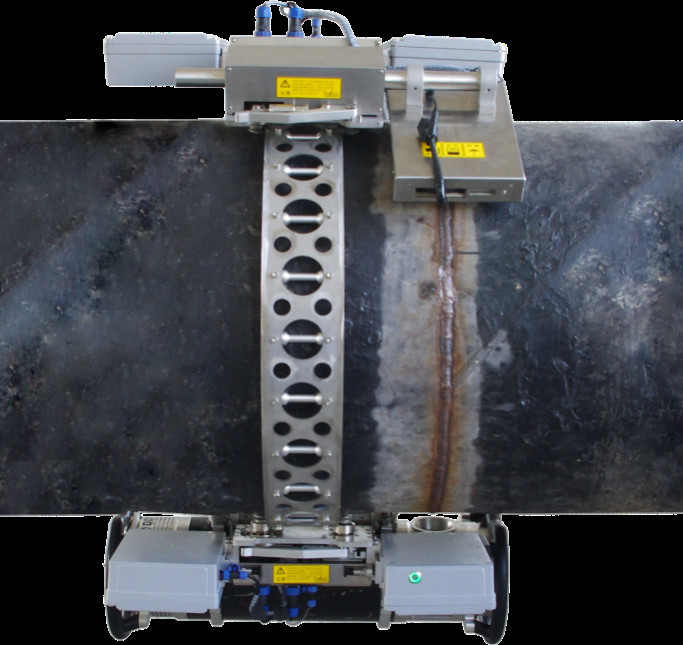

Chiếc xe leo lên tường bên ngoài của đường ống (bằng bảng thu hình ảnh)

Mô hình: PC10

Tốc độ đi bộ: ≥100mm/s

Phương pháp đi bộ áp dụng loại đường để đảm bảo vị trí thẳng đứng với đường hàn: ± 1mm, và độ chính xác vị trí của hướng đi: ± 1mm;

Nó có thể đáp ứng các yêu cầu về chiếu sáng trung tâm và phát hiện DR bóng duy nhất có hai bức tường của đường ống có đường kính dưới 1600mm;

¢ Sử dụng hệ thống liên lạc không dây hai tần số 5G, khoảng cách điều khiển: 100 mét (trung trường mở);

Nó được cung cấp năng lượng bởi pin lithium nhiệt độ thấp tích hợp 36V, dễ thay thế và có thể hoạt động bình thường ở nhiệt độ âm 40 °C;

Thời gian làm việc: hơn 8 giờ (thời gian làm việc hơn 10 giờ khi được kết nối với hệ thống cung cấp năng lượng xe leo tường bên ngoài);

tiêu thụ năng lượng: ≤ 150W;

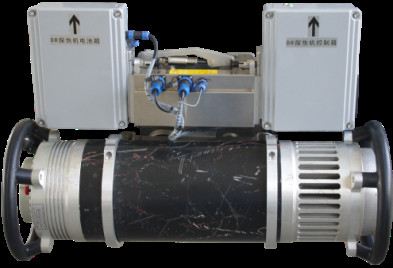

3.2 leo lên tường bên ngoài của đường ống (với máy chụp X-quang)

Mô hình: PC11

Tốc độ đi bộ: ≥100mm/s

Phương pháp đi bộ áp dụng loại đường để đảm bảo vị trí thẳng đứng với đường hàn: ± 1mm, và độ chính xác vị trí của hướng đi: ± 1mm;

Nó có thể đáp ứng các yêu cầu lái xe của máy chiếu hướng một bóng hai tường cho các đường ống có đường kính 711mm hoặc nhỏ hơn

¢ Sử dụng hệ thống liên lạc không dây hai tần số 5G, khoảng cách điều khiển: 100 mét (trung trường mở);

Nó được cung cấp năng lượng bởi pin lithium nhiệt độ thấp tích hợp 36V, dễ thay thế và có thể hoạt động bình thường ở nhiệt độ âm 40 °C;

- Thời gian làm việc: hơn 10 giờ;

tiêu thụ năng lượng: ≤ 150W;

Lái xe đồng bộ với xe leo lên (bảng thu hình) bên ngoài tường ống để hoàn thành các yêu cầu kiểm tra chiếu sáng xuyên quang DR hai tường một bóng.

3.3 Máy phát hiện bảng phẳng (bảng phẳng được chọn theo yêu cầu của người dùng, giá khác nhau)

Lớp chuyển đổi tia X: silicon vô hình;

- Scintillator: CSI;

️ Pitch pixel: 120μm;

️Khu vực hình ảnh hiệu quả của máy dò:150×180mm;

¢ Ma trận pixel: 1280×1024;

Đổi đổi AD: 6bt;

Phân giải cặp đường: ≥4.0LP/mm;

DQE@0.0LP/mm (2.5μGy, RQA5): 65%;

MTF@1.0LP/mm: 0.66;

MTF@2.0LP/mm: 0.35;

️ Liều phát hiện tối thiểu: 14nGy;

Năng lượng tia (giá trị KV tĩnh): 40 ~ 300kv;

️ Phạm vi nhiệt độ xung quanh: 5 ~ 35 °C;

️ Phạm vi độ ẩm tương đối: 10 ~ 75% PH;

️ Lượng tiêu chuẩn: 20W;

Năng lượng tia nhận được: 320kV;

- Thời gian làm việc liên tục: hơn 10 giờ;

Nguồn cung cấp điện: DC 24V;

¢ Pin: pin tích hợp 1 nhanh;

- Trọng lượng: 3kg.

¢ Giao thức truyền dữ liệu không dây: 802.11ac.

3.4 Phần mềm thu thập và xử lý hình ảnh kỹ thuật số

Với chức năng kiểm tra một chìa khóa, người vận hành chọn đường kính ống và độ dày tường theo các thông số đường ống được đặt trước trong cơ sở dữ liệu phần mềm,và nhập số hàn của hàn được kiểm tra. Hệ thống tự động chọn các thông số đặt trước và tự động hoàn thành toàn bộ hàn. phát hiện và lưu trữ. phần mềm có chức năng can thiệp bằng tay,có thể điều chỉnh tốc độ phát hiện, tăng hoặc giảm tốc độ phát hiện và điều chỉnh chiều dài bước phát hiện (thời gian phát hiện) theo nhu cầu.

- Người vận hành có thể đặt trước chiều rộng cửa sổ và vị trí cửa sổ trước khi thử nghiệm, để độ sáng và độ tương phản của các hình ảnh thu thập được là phù hợp,và có thể được đánh giá trực tiếp sau khi thu thập được hoàn thành.

- Với đảo ngược hình ảnh dương và âm, đảo ngược hình ảnh và xoay, phóng to hình ảnh và luân lưu, tăng cường cạnh can thiệp hình ảnh, phóng to một phần / phục hồi hình ảnh gốc,Nhãn chữ số, đánh dấu hình ảnh.

️ Với phép đo phân đoạn đường ngang.

Với các chức năng đo lỗi (đánh giá hình học các điểm, đường thẳng, góc, vv) và đánh dấu lỗi.

Với máy đo chất lượng hình ảnh hai sợi MFT (dấu phân giải không gian) chức năng đo lường và tính toán tự động.

️ Hiển thị thời gian thực của giá trị màu xám, tính toán tự động và hiển thị giá trị trung bình.

Với chức năng đo lường và tính toán tỷ lệ tín hiệu-gọi tiếng ồn bình thường (SNR).

- Người điều hành cao cấp có thể biên dịch và sửa đổi các tệp quy trình chuyển chiếu trong thời gian thực, và người điều hành có thể xem các thông số và đầu ra quy trình chuyển chiếu hình ảnh hiện tại bất cứ lúc nào.

Có chức năng hàn đường may.

Hình ảnh có định dạng DICONDE và có thể được chuyển đổi thành các định dạng phổ biến khác như JPG. Nó cũng hỗ trợ lưu trữ hình ảnh trong các định dạng khác nhau như DCN, BMP, RAW và TF.

3.5 Địa điểm làm việc

Các thông số kỹ thuật của trạm làm việc thu thập và phân tích hình ảnh:

Mô hình thiết bị: Precision 3530

Thương hiệu thiết bị:

Hệ điều hành Windows10 gốc

Intel Corc i7-8750H CPU tần số (MHz) 6 lõi, 9M, 2,20 GHz, 4,1 GHz, bộ chip CM246 di động của Intel;

️ Bộ điều khiển VGA áp dụng chipset NVDIA GeForce950M4GB;

Bộ nhớ (RAM): 16 ~ 32GB (DDR4 2666MHZ);

SATA ổ cứng: 512GB (trạng thái rắn) + 2TB (thiết bị cơ khí);

Chip đồ họa: NvidiaQuadro P600 + HD630, với 4 GB GDDR5 độc lập;

FHD WVA 15,6 inch, 1920x1080, chống chói, không chạm, 72% màu sắc, máy ảnh và micrô, không hỗ trợ WWAN;

️ Trọng lượng: 2,21kg;

️ Nằm trên lòng bàn tay: Nằm trên lòng bàn tay hai hướng mà không có chip bảo mật + Thunderbolt;

Mạng không dây: Intel® không dây hai băng tần AC 9560, 802.11ac, MU-MIMO hai băng tần 2x2 + Bluetooth 5.0;

Với: trình đọc thẻ thông minh, giao diện HDMI, giao diện USB3.0;

Nguồn cung cấp điện: Adapter AC 130W, 7.4mm Barrel;

Thiết kế vỏ hoàn toàn kín: Mức độ bảo vệ đã vượt qua chứng nhận P65, có thể ngăn chặn cát, bụi và chất lỏng xâm nhập;

3.6 Tên thiết bị:

Máy phát hiện lỗi tia X tần số cao và hệ thống điều khiển điện áp liên tục di động

Mô hình: D300G

Nhiệt độ môi trường hoạt động: -20°C~50°C

️ Độ ẩm môi trường hoạt động: ≤85%

Phạm vi điện áp đầu vào: AC190v ~ AC265v

Phạm vi tần số điện áp đầu vào: 50HZ ~ 60HZ

¢ Màn hình LCD lớn 7 inch hiển thị menu Trung Quốc

️ ống X: ống Cermet

Chế độ cung cấp điện ống tia X: điện áp không đổi

Phạm vi điều chỉnh điện áp ống tia X: 120-300kV

️ Bước điều chỉnh điện áp ống: 1kv/bước

Điện trong ống tia X: 0.5-3.0mA

️ Bước điều chỉnh dòng ống: 0,1 mA/bước

️ Thời gian phơi sáng tối đa: 0,1~60min (chính xác đến 0,1min)

Nguồn điện tối đa của ống X-quang: 900W

Tần số làm việc: 100kHz

Kích thước tiêu cự: 3.0mm tiêu chuẩn EN12543

Độ dày thâm nhập: 70mm (chiều dài tiêu cự 600mm, thời gian phơi sáng 20 phút, độ đen 2.0D)

Tỷ lệ tải tạm thời: 100% (khi nhiệt độ môi trường là 20 °C, điều kiện công suất tối đa)

️ góc bức xạ: 40°×55°

️ Bộ lọc bổ sung: tương đương nhôm 4 mm

️ Kích thước đầu ống: Φ295×752 (bao gồm vòng cuối)

️ Trọng lượng đầu ống: 30kg

Cáp kết nối: 25m

Cáp điện: 10m

Kích thước bộ điều khiển: 410 × 228 × 300 mm

️ Trọng lượng điều khiển: 11kg

Phương pháp làm mát anode: làm mát bằng không khí ép

3.7 Đường sắt:

Thông số kỹ thuật: φ711mm
