Thông tin chi tiết sản phẩm:
|
Tên sản phẩm: | máy đo độ nhám bề mặt | Mô hình: | SRT-6680 |
---|---|---|---|
Dải đo: | ± 80μm/± 160 μm ((mô hình nâng cao) | Đồ họa: | Đường cong diện tích vòng bi, Hồ sơ thô, Hồ sơ chính |
Chiều dài lấy mẫu: | 0,25, 0,8, 2,5mm | Sự chính xác: | Dưới ±10% |

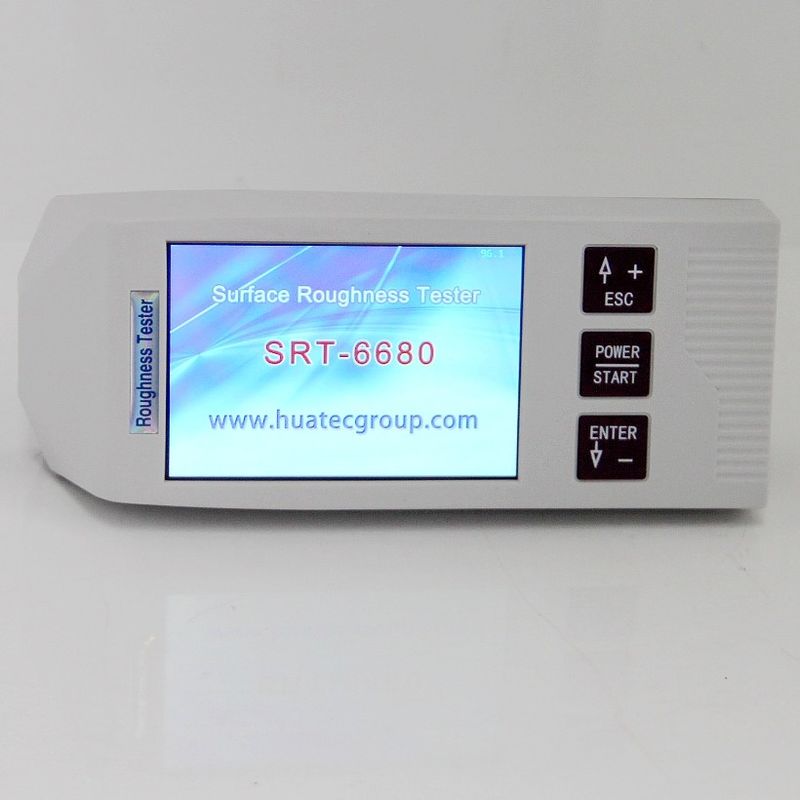

22 PARAMETERS TFT TOUCH SCREEN SURFACE ROUGHNESS TESTER SRT-6680 với đồ họa
Các đặc điểm chính
1Thiết kế cơ khí và công nghệ, kích thước nhỏ, trọng lượng nhẹ, dễ vận hành
2Đơn vị điều khiển stylus có thể được lưu trữ trong đơn vị chính để đo tiêu chuẩn,hoặc tách khỏi đơn vị hiển thị bằng cách sử dụng cáp được cung cấp cho phép đo lường linh hoạt hơn ở bất kỳ định hướng nàoNgười lái xe có thể được tách ra và gắn lại trong một bước đơn giản.
3. DSP chip điều khiển và xử lý dữ liệu, tốc độ cao, tiêu thụ năng lượng thấp
4. 22 Các thông số: Ra,Rz, Rq, Rt, Rp,Rv, R3z, R3y, Rz ((JIS), Rs, Rsk, Rsm, Rku, Rmr, Ry ((JIS), Rmax,RPc, Rk, Rpk, Rvk, Mr1, Mr2
5Phạm vi đo lên đến 160μm (có thể tùy chọn đến 320μm)
6. Màn hình cảm ứng TFT đồ họa màu 3,5 inch, góc nhìn rộng, khả năng đọc tuyệt vời và màn hình hiển thị phong phú trực quan, nó bao gồm đèn nền để cải thiện khả năng nhìn trong môi trường tối
7. Có thể vận hành bằng cách sử dụng các nút hoặc màn hình cảm ứng
8Nó cung cấp khả năng Bluetooth, hỗ trợ kết nối không dây với điện thoại di động và máy in mini.
9. tích hợp trong pin lithium-ion sạc và mạch điều khiển, công suất cao, không có hiệu ứng bộ nhớ, nó hoạt động hơn 50 giờ trong khi sạc đầy đủ, và có chỉ số sạc còn lại, sạc gợi ý
10. Capacity lớn lưu trữ dữ liệu, 100 mục của dữ liệu thô và đường cong có thể được lưu trữ
11. Cài đặt đồng hồ thời gian thực và hiển thị để ghi lại và lưu trữ dữ liệu dễ dàng
12. Với tự động ngủ, tự động tắt điện, tính năng tiết kiệm năng lượng
13. thiết kế mạch và phần mềm đáng tin cậy để ngăn chặn động cơ bị mắc kẹt
13. Ngôn ngữ: Trung Quốc và tiếng Anh chuyển đổi tự do
15. Tất cả các thông số hoặc bất kỳ các thông số mà thiết lập bởi người dùng có thể được in
16- Phụ kiện tùy chọn: khả năng Bluetooth, cảm biến cong, cảm biến lỗ chân, đo lường, đứng, thanh mở rộng, máy in
17. Dùng máy kiểm tra độ thô bề mặt SRT6680 phù hợp với các tiêu chuẩn quốc tế ISO, DIN, ANSI, JIS
Các thông số kỹ thuật
Phạm vi đo | Trục Z (chẳng) | ± 80μm/± 160 μm ((mô hình nâng cao) |
Trục X (hướng ngang) | 20mm | |
Nghị quyết | Trục Z (chẳng) | 0,01μm/±20μm |
0,02μm/±40μm | ||
0,04μm/±80μm | ||
0,08μm/±160μm | ||
22 Các thông số
|
Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz ((JIS),Rs,Rsk,Rsm,Rku,Rmr,Ry ((JIS),Rmax,RPc,Rk,Rpk,Rvk,Mr1,Mr2) | |
Biểu đồ | Đường cong diện tích vòng bi, Hồ sơ thô, Hồ sơ chính | |
Bộ lọc | RC,PC-RC,Gauss,DP | |
Chiều dài lấy mẫuTôi.r) | 0.25, 0.8, 2,5mm | |
Thời gian đánh giáTôi.n) | Ln=Tôi.r × n = 1 ~ 5 | |
Cảm biến | Phương pháp đo | trượt |
Đầu bút | Kim cương, góc nón 90, 5μmR | |
Lực lượng | < 4mN | |
Phần trượt | hợp kim cứng, bán kính cong của trượt: 40mm | |
Tốc độ đi qua | Tôi.r=0.25, Vt = 0,135mm/s | |
Tôi.r=0.8, Vt=0, 5mm/s | ||
Tôi.r=2.5, Vt=1mm/s | ||
Trả về Vt = 1mm/s | ||
Độ chính xác | Ít hơn ± 10% | |
Khả năng lặp lại | Ít hơn 6% | |
Nguồn cung cấp điện | Ứng dụng tích hợp pin lithium ion, bộ sạc: DC5V,800mA | |
Kích thước phác thảo | Đơn vị chính: 64 * 53 * 160mm ổ đĩa: 23 * 27 * 115mm | |
Trọng lượng (đơn vị chính) | Khoảng 380g | |
Môi trường làm việc |
Nhiệt độ: - 20 °C ~ 40 °C Độ ẩm: < 90% RH |
|
Lưu trữ và vận chuyển |
Nhiệt độ: - 40 °C ~ 60 °C Độ ẩm: < 90% RH |
Phân phối tiêu chuẩn
Đề mục | Số lần sử dụng |
SRT6680 Host | 1 PC |
Cảm biến TS110 | 1 PC |
Khối và khung hiệu chuẩn | 1 PC |
Nắp cho khối hiệu chuẩn | 1 PC |
Bộ điều chỉnh chiều cao | 1 PC |
Bộ sạc điện & Cáp USB | 1 PC |
Phần mềm PC | 1 PC |
Hướng dẫn sử dụng | 1 PC |
Khung dụng cụ | 1 PC |
Bảo hành | 2 năm |
