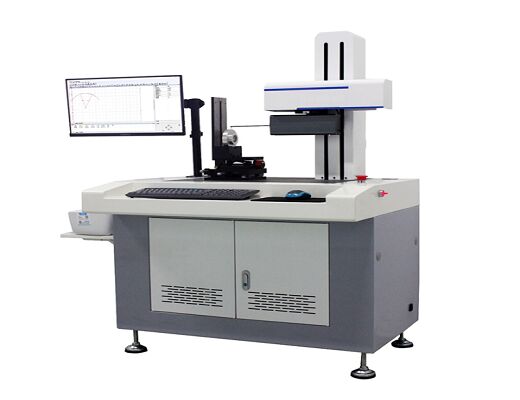

Máy đo độ nhám bề mặt 500W tích hợp máy đo biên dạng

Máy kiểm tra độ thô bề mặt 500W Contour Graph Profilometer tích hợp

1.Tên sản phẩm: Máy tích hợp Profiler bề mặt thô

2Mô hình sản phẩm: SRT-7150

4Ưu điểm chính
Dedicated to precision measurement for decades! Dedicated to precision measurement for decades!
Thông qua chứng nhận hệ thống quản lý chất lượng ISO9001, chứng nhận hệ thống quản lý kiến thức;
Chứng nhận doanh nghiệp có lợi thế sở hữu trí tuệ quốc gia;
Thông qua việc xuất khẩu chứng chỉ CE của EU;
lViệc đa dạng hóa sản phẩm: Hỗ trợ tùy chỉnh khách hàng;

5Mô tả thiết bị và phạm vi đo:

SRT-7150 là một thiết bị máy đo tích hợp để đo độ thô bề mặt và đường viền.
Độ thô bề mặt và hồ sơ của các mảnh làm việc khác nhau được đo và phân tích bằng cách sử dụng hệ thống đo lưới chính xác cao, đường dẫn nghiền chính xác cao,Động cơ tuyến tính không tiếp xúc hiệu suất cao, mô-đun đo độ thô hiệu suất cao, công nghệ hệ thống điều khiển máy tính hiệu suất cao và phần mềm đa chức năng hoàn hảo.
Thiết bị có thể đo các thông số khác nhau của các bộ phận cơ khí khác nhau, chẳng hạn như các thông số đường thẳng và hồ sơ cắt ngang, các thông số sóng bề mặt, các thông số độ thô và vân vân.
Nó có thể đo được tính thẳng, độ nghiêng, xử lý góc, xử lý vòng tròn (khoảng cách từ đường thẳng đến đường tiếp xúc, khoảng cách từ trung tâm vòng tròn đến trung tâm vòng tròn, bán kính cung,khoảng cách từ điểm giao điểm đến trung tâm vòng tròn, khoảng cách từ trung tâm vòng tròn đến đường thẳng ), xử lý đường điểm (khoảng cách từ điểm giao điểm đến đường thẳng, khoảng cách từ điểm giao điểm đến trung tâm vòng tròn,điểm giao nhau của hai đường thẳng, khoảng cách từ điểm giao nhau đến điểm giao nhau ), đường cong logaritm, chiều rộng rãnh, độ sâu rãnh, khoảng cách cạnh rãnh, khoảng cách giữa rãnh, độ nghiêng, khoảng cách ngang,Khoảng cách dọc và các thông số hình dạng khác của các bộ phận khác nhau.
Nó phù hợp với ngành công nghiệp vòng bi, chế biến cơ khí, ô tô, xe máy, phần cứng chính xác, công cụ chính xác, khuôn, công cụ, thành phần quang học và các ngành công nghiệp khác.

6Các trường hợp áp dụng:

pistonPrecision spring

(1) Độ chính xác cao, độ ổn định cao, khả năng lặp lại cao, tuổi thọ dài;

1) Hệ thống đo lưới chính xác cao hàng đầu và hệ thống đo cảm ứng chính xác cao được chọn, và độ chính xác đo rất cao.
2) Nghiên cứu và phát triển độc lập của hệ thống đường ray hướng dẫn mài chính xác cao, chống mòn vật liệu đường ray hướng dẫn là tốt, đảm bảo hệ thống ổn định và đáng tin cậy;
3) Hệ thống truyền động cơ tuyến tính hiệu suất cao đảm bảo sự ổn định đo lường cao và khả năng lặp lại tốt.
4) Bảng đo có thể điều chỉnh hướng Y, hướng ngang, hướng khu vực ngang và các góc khác nhau, và có thể điều chỉnh các góc khác nhau,rất thuận tiện cho các yêu cầu đo lường của người dùng.

(2) Hệ thống phần mềm thông minh:
Giao diện vận hành dụng cụ rất thân thiện, người vận hành có thể dễ dàng làm chủ hoạt động của dụng cụ và sử dụng rất đơn giản.

1) Kinh nghiệm thiết kế phần mềm đo lường thực tế được tích lũy bởi công ty trong nhiều năm cung cấp cho khách hàng trải nghiệm vận hành đơn giản, thực tế và nhanh chóng;
2) Lực lượng mạnh mẽ, xử lý dữ liệu tự động, báo cáo in các định dạng khác nhau, hiển thị tự động, in, lưu, truy vấn hồ sơ đo lường;Dữ liệu có thể được lưu trữ hoặc in trung tâm mà không chiếm thời gian hoạt động xác minh.
3) Phạm vi đo là rộng, có thể đáp ứng chức năng đo đặc biệt của hầu hết các loại đo đường viền đồ đạc, bao gồm vít đặc biệt đồ đạc, vòng bi, sợi vv.
4) Các phần đo có thể được lựa chọn tự động và thủ công để đánh giá, và chức năng phần mềm có thể được tùy chỉnh theo yêu cầu của khách hàng;
5) Sử dụng máy tính lưu trữ cơ sở dữ liệu có dung lượng lớn, có thể ghi lại tất cả các kết quả xác minh.

8Yêu cầu môi trường cho việc sử dụng:

1) Nhu cầu điện: khoảng 500W
2)Năng lượng AC: 220V ± 10%, 50Hz
3) Yêu cầu môi trường: nhiệt độ - 10 ~ 30 °C;
4) Độ ẩm tương đối: < 85%
5) Không có nguồn rung rõ ràng tại vị trí lắp đặt
6)Đơn lẻ dây đất
7) Không nên có bụi, rung động, tiếng ồn, luồng không khí, khí ăn mòn và từ trường mạnh xung quanh phòng có thể ảnh hưởng đến phép đo. RMS rung động mặt đất tối đa: < 50HZ 2,5μm/s > 50HZ 5.0μm/s

9Các thông số kỹ thuật:

Lưu ý: Các thông số kỹ thuật trên có thể được điều chỉnh theo nhu cầu thực tế của người dùng.
