Thông tin chi tiết sản phẩm:
|
| Phạm vi phát hiện: | 0,15 mm ~ 10 m (sóng dọc trong thép); chế độ truyền lên tới 30 m (có thể mở rộng) | Phạm vi vận tốc âm thanh: | 100 ~ 20000 m/s |
|---|---|---|---|
| Tỷ lệ lặp lại xung: | 10-3000 Hz, có thể điều chỉnh | Phạm vi động: | ≥38 dB |
| Nghị quyết: | >40 dB (đầu dò 5P14) | Biên độ nhạy: | >66 dB (Φ2 lỗ đáy phẳng ở độ sâu 200 mm) |
| Bấm kỹ thuật số: | 0-80 %, không làm suy giảm độ tuyến tính hoặc độ lợi | ||
| Làm nổi bật: | Máy dò khuyết tật siêu âm chống nước IP65,Máy đo độ dày đa chế độ độ phân giải 0,001mm |
||

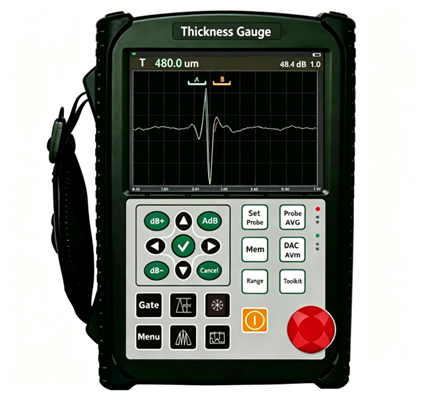

Máy dò khuyết tật siêu âm đa chế độ dạng sóng TG-UT10 & Máy đo độ dày Độ phân giải 0,001mm Máy kiểm tra NDT chống nước IP65
★ Hướng dẫn tương tác theo hộp thoại và lời nhắc trên màn hình toàn quy trình cho hiệu chuẩn đầu dò và các thao tác khác; không cần tham khảo thủ công.
★ Tốc độ lặp lại: có thể điều chỉnh từ 16Hz đến 10000Hz cho quét tốc độ cao.
★ Tỷ lệ tín hiệu trên nhiễu cực cao mang lại dạng sóng rõ ràng, ổn định. Thiết kế chống nhiễu đặc biệt cho phép hoạt động đáng tin cậy trong điều kiện làm việc khắc nghiệt.
★ Lấy mẫu tốc độ cao AD 12 bit. Tương thích với đầu dò 15 MHz để phát hiện các khuyết tật nhỏ với độ nhạy và độ phân giải vượt trội.
★ Vỏ đạt tiêu chuẩn IP65 được chế tạo bằng vật liệu composite hợp kim-silicon; chắc chắn, chống bụi và chống nước.
★ Hoạt động liên tục lên đến 10 giờ cho một lần sạc pin.
★ Độ phân giải đo lên đến 0,001 mm. Độ dày đo tối thiểu: 0,15 mm (thép), 0,05 mm (nhựa). Có khả năng đo hiệu quả qua các lớp phủ.
Thông số kỹ thuật
|
Mục |
Thông số kỹ thuật |
|
Phạm vi phát hiện |
0,15 mm ~ 10 m (sóng dọc trong thép); chế độ truyền lên đến 30 m (có thể mở rộng) |
|
Phạm vi vận tốc âm thanh |
100 ~ 20000 m/s |
|
Tốc độ lặp lại xung |
10-3000 Hz, có thể điều chỉnh |
|
Dải động |
≥38 dB |
|
Lỗi tuyến tính dọc |
≤1,5% |
|
Lỗi tuyến tính ngang |
≤0,2% |
|
Độ phân giải |
>40 dB (đầu dò 5P14) |
|
Biên độ nhạy |
>66 dB (lỗ đáy phẳng Φ2 ở độ sâu 200 mm) |
|
Tắt kỹ thuật số |
0-80%, mà không ảnh hưởng đến độ tuyến tính hoặc độ lợi |
|
Loại đầu dò |
Đầu dò chùm thẳng, đầu dò tinh thể, đầu dò xuyên thấu |
|
Cổng |
Cổng vào, cổng mất tín hiệu; chế độ cổng đơn / cổng kép |
|
Báo động |
Báo động còi, báo động đèn LED |
|
Nguồn điện |
DC 9 V |
|
Thời lượng pin |
10 giờ |
|
Kích thước |
250 × 165 × 40 mm |
|
Trọng lượng |
1,0 kg |
|
Nhiệt độ hoạt động |
−10 ℃ ~ 50 ℃100 V, 200 V, 300 V, 400 V, 500 V có thể chọn; tương thích đầu dò rộng20% -95% RHBiên độ xung100 V, 200 V, 300 V, 400 V, 500 V có thể chọn; tương thích đầu dò rộng |
|
Độ rộng xung |
Có thể điều chỉnh liên tục trong khoảng 0,03-0,51 μs để phù hợp với đầu dò có tần số khác nhau |
|
Tắt đầu dò |
50 Ω, 100 Ω, 150 Ω, 400 Ω tùy chọn cho các yêu cầu độ nhạy và độ phân giải khác nhau |
|
Lấy mẫu thời gian thực phần cứng |
Bộ chuyển đổi AD độ phân giải cao 12 bit, tốc độ lấy mẫu 400 MHz để tái tạo dạng sóng chân thực cao |
|
Chế độ phát hiện |
Nửa sóng dương, nửa sóng âm, toàn sóng, phát hiện RF |
|
Tần số đầu dò |
0,2 MHz ~15 MHz |
|
Đọc cổng |
Có thể chọn đọc cổng đơn / cổng kép; đọc giá trị đỉnh trong cổng |
|
Tổng độ lợi |
110 dB; các bước tùy chọn: 0,1 dB, 1 dB, 2 dB, 6 dB |
|
Đầu nối |
Tùy chọn BNC / LEMO |
|
1 |
|
|

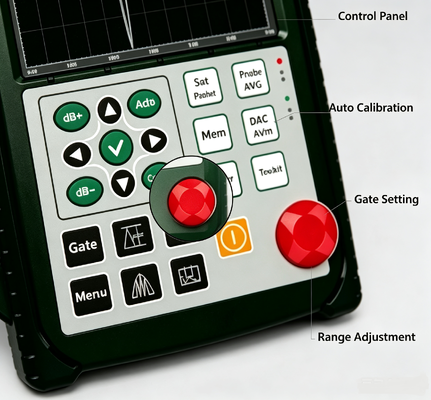

Chức năng chính |
• |
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
2
Một đầu dò đo độ dày tiêu chuẩn
