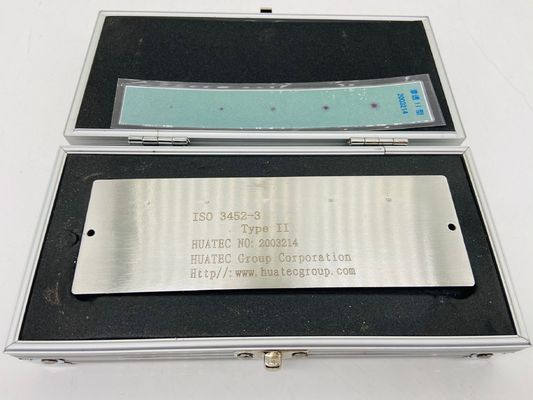

Khối kiểm tra tham chiếu NDT PT Loại II với các mảng độ nhám 2,5-15µm để hiệu chuẩn hệ thống thấm

Khối kiểm tra tham chiếu NDT PT Loại II với các mảng nhám 2.5-15µm để hiệu chuẩn hệ thống thấm

ISO 3452-3: 2013 mô tả hai loại khối tham chiếu - Khối tham chiếu loại 2 dùng để đánh giá định kỳ hiệu suất hệ thống DPI.

Khối tham chiếu loại 2 được làm từ thép không gỉ mạ một lớp niken sau đó là hợp kim Crom cứng.

Năm vết nứt hình ngôi sao có đường kính từ 3.0 đến 5.5mm đã được tạo ra nhân tạo trong lớp này với năm vết nứt được đặt đều nhau theo kích thước của chúng. Để đánh giá khả năng rửa trôi*, khối tham chiếu loại 2 bao gồm bốn mảng liền kề với độ nhám R = 2.5µm, 5µm, 10µm và 15µm. Với vết nứt nhỏ nhất nằm cạnh khu vực có độ nhám nhỏ nhất.

Lưu ý: Đường kính của năm khu vực vết nứt tính bằng mm, dung sai ±10%

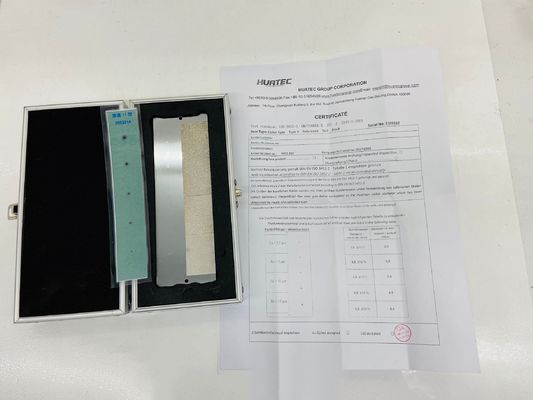

Mẫu thử mạ crom bằng thép không gỉ năm điểm là mẫu thử loại II trong dòng sản phẩm phát hiện khuyết tật bằng phương pháp thấm. Nó được sản xuất theo tiêu chuẩn GB/T18851-2008 và EN ISO3452-3:2013. Đã vượt qua thẩm định ngành quốc gia vào tháng 12 năm 2002. Khối kiểm tra đáp ứng các yêu cầu của tiêu chuẩn GB/T18851-2008, EN ISO3452 và ASME. Giá trị đo thực tế của khuyết tật nhân tạo dựa trên chứng chỉ ISO 10474 hoặc EN 10204 loại 3.1.

Để đo đường kính, đã sử dụng chất thấm huỳnh quang cấp 2, nước và chất hiện khô; chất thấm màu cấp 2. (Cập nhật với điều kiện thực tế, mác vật liệu đã sử dụng)
