Thông tin chi tiết sản phẩm:
|
| Vật liệu: | thép không gỉ bọc bằng một lớp niken sau đó là một hợp kim Chromium cứng. | thô: | R = 2,5μm, 5μm, 10μm và 15μm |
|---|---|---|---|
| Sức chịu đựng: | ±10% | Tiêu chuẩn kiểm tra: | GB/T18851.3, tiêu chuẩn ISO 3452-3 và JIS Z 2343-3: 2001 |
| Năm khuyết tật hình ngôi sao của phạm vi: | 3.0 đến 5,5mm | ||
| Làm nổi bật: | Khối tham chiếu chất thâm nhập DPI loại 2,Các khiếm khuyết ngôi sao trong khối thử thép không gỉ,Thiết bị NDT phủ nickel crôm |
||

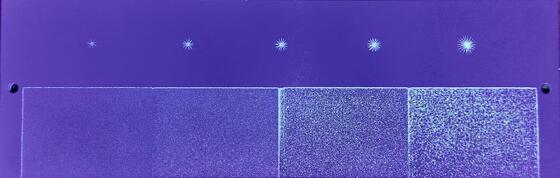

Loại 2 DPI Penetrant Reference Block Stainless Steel Nickel Chromium Coated Star Defects Test Block
ISO 3452-3: 2013 mô tả hai loại khối tham chiếu - Các khối tham chiếu loại 2 dành cho đánh giá thường xuyên về hiệu suất hệ thống DPI.
Khối tham chiếu loại 2 được làm từ thép không gỉ phủ một lớp niken sau đó là hợp kim Chromium cứng.
Năm khiếm khuyết hình sao có đường kính từ 3,0 đến 5,5 mm sau đó đã được tạo ra nhân tạo trong lớp này với năm khiếm khuyết được đặt đồng đều theo kích thước của chúng.Để đánh giá khả năng giặt * khối tham chiếu loại 2 bao gồm bốn miếng dán liền kề với độ thô của R = 2.5μm, 5μm, 10μm và 15μm. Với khiếm khuyết nhỏ nhất nằm bên cạnh khu vực có độ thô nhỏ nhất.
| Số lỗi | 1 | 2 | 3 | 4 | 5 |
| Kích thước điển hình (chọn đường kính) (mm) | 3 | 3.5 | 4 | 4.5 | 5.5 |
| Kích thước theo chất phân biệt màu sắc (mm) | |||||
| Kích thước theo chất xuyên tạc huỳnh quang (mm) |
Lưu ý: đường kính của năm khu vực nứt bằng mm, độ khoan dung ± 10%
Các thử nghiệm bằng thép không gỉ năm điểm được mạ crôm là một thử nghiệm loại II trong loạt phát hiện lỗi thâm nhập.Nó được sản xuất theo tiêu chuẩn GB/T18851-2008 và EN ISO3452-3:2013. Trượt đánh giá ngành công nghiệp quốc gia vào tháng 12 năm 2002. khối thử nghiệm đáp ứng các yêu cầu của tiêu chuẩn GB / T18851-2008, EN ISO3452 và ASME.Giá trị đo thực tế của khiếm khuyết nhân tạo dựa trên ISO 10474 hoặc EN 10204 loại 3Giấy chứng nhận.1.
Để đo đường kính, một chất thâm nhập huỳnh quang cấp 2, nước và chất thâm nhập khô; chất thâm nhập độ tương phản màu cấp 2 đã được sử dụng (được cập nhật theo tình trạng thực tế, loại vật liệu đã được sử dụng).
