Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Hệ thống hình ảnh kỹ thuật số | Tốc độ đi bộ: | ≥100mm/s |
|---|---|---|---|
| Thời gian làm việc: | Hơn 8 giờ | Lớp chuyển đổi tia X: | Silic vô định hình |
| Scintillator: | CSI | Độ phân giải pixel: | 120μm |
| Ma trận pixel: | 1280×1024 | Năng lượng tia nhận được: | 320KV |
| Làm nổi bật: | Hệ thống hình ảnh kỹ thuật số HDR-01 với PC từ xa,xe đẩy bảng hình ảnh DR để kiểm tra không phá hủy,xe đẩy máy chụp X quang bên ngoài có bánh xích |
||

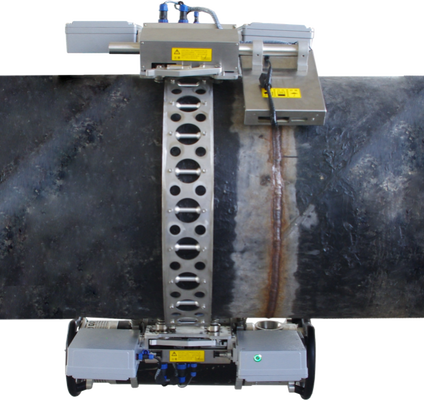

Hệ thống hình ảnh kỹ thuật số HDR-01 bao gồm máy tính từ xa, DR Imaging Board Trolley, Trolley Máy X quang bên ngoài, Thuốc bắn bên trong đường ống Crawler và các hệ thống khác
Hệ thống có thể hiển thị trực quan kết quả kiểm tra các dây hàn đường ống trong máy tính trong thời gian thực và hữu ích cho các nhà khai thác đánh giá kết quả kiểm tra tại chỗ.Kết quả thử nghiệm tại chỗ có thể được lấy từ xaHệ thống có thể in trực tiếp vị trí và thông tin vị trí của trang web, thời gian,số cổng hàn của công trường, và một số thông tin liên quan về hình ảnh mà không sửa đổi, hoàn toàn tránh nghi ngờ gian lận.
Hệ thống bao gồm các bộ phận sau: máy tính từ xa, xe tải bảng hình ảnh DR, xe tải máy chụp X-quang bên ngoài, máy thu hút ống dẫn nội bộ và các hệ thống khác.Thông qua mạng không dây, kiểm soát và mua lại (chuyển tiếp) bản đồ có thể được hoàn thành cùng một lúc.Nhân viên có thể điều khiển từ xa máy tính để hoàn thành kiểm tra hàn đường ống và lưu hình ảnh gốc để lấy và phim phẳngHình ảnh của hệ thống là rõ ràng, và đánh giá hai dây hoàn toàn đáp ứng và vượt quá các yêu cầu của các tiêu chuẩn quốc gia.
Thành phần của thiết bị
Hệ thống bao gồm hai phần: thiết bị bắn trong ống và thiết bị bắn bên ngoài.
Thành phần thiết bị bắn súng nội bộ:
Máy thu hút tia X tần số cao, máy thu hút đường ống bên ngoài đường ống (mang theo máy dò bảng phẳng, bộ định tuyến trung tâm, máy tính dưới PLC), máy dò bảng phẳng DR,Địa điểm làm việc máy tính cá nhân (phần mềm thu thập và xử lý hình ảnh kỹ thuật số).
Thành phần thiết bị bắn súng ngoài trời:
Xe leo tường bên ngoài đường ống dẫn (mang theo máy dò bảng phẳng, bộ định tuyến trung tâm, máy tính IP10 thấp hơn PLC), máy dò bảng phẳng DR,xe leo tường bên ngoài đường ống dẫn (động cơ tia X tần số cao theo hướng), bộ định tuyến phụ trợ, máy tính IP11 thấp hơn PLC), Bộ điều khiển tần số cao di động, cáp dữ liệu, dây điện, trạm làm việc PC (phần mềm thu thập hình ảnh kỹ thuật số và xử lý),Địa điểm làm việc máy tính cá nhân (phần mềm thu thập và xử lý hình ảnh kỹ thuật số).
Danh sách cấu hình thiết bị:
|
Số hàng loạt |
Tên |
thông số kỹ thuật |
Nguồn gốc |
Số lượng |
|
1 |
Chiếc xe leo lên tường bên ngoài của đường ống (bằng bảng thu hình ảnh) |
PC10 |
Dandong |
1 tập hợp |
|
2 |
Chiếc xe leo lên tường bên ngoài của đường ống dẫn (bắt máy X-quang) |
PC11 |
Dandong |
1 tập hợp |
|
3 |
Máy phát hiện bảng phẳng |
Theo lựa chọn của người dùng, giá khác nhau |
Dandong |
1 tập hợp |
|
4 |
Phần mềm thu thập và xử lý hình ảnh kỹ thuật số |
|
Dandong |
1 tập hợp |
|
5 |
Trạm làm việc thu thập hình ảnh |
Chi tiết 3530 |
|
1 tập hợp |
|
6 |
Máy chiếu tia áp suất không đổi tần số cao |
D300G |
Dandong |
1 đơn vị |
|
7 |
đường trượt |
φ711mm |
Dandong |
1 tập hợp |
