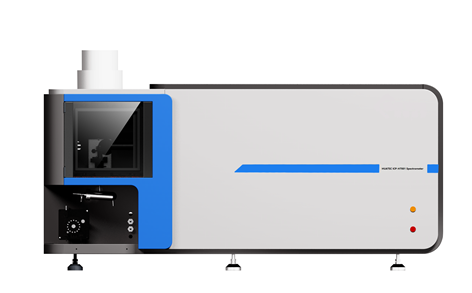

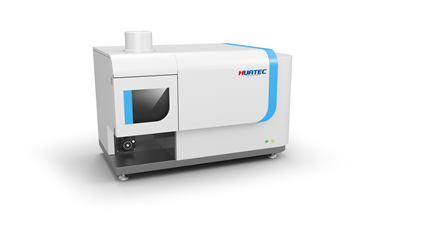

ICP-H7001 Quét kênh đơn ICP Spectrometer Hệ thống quan sát plasma dọc Điều chỉnh tự động Máy phân tích quang phổ ICP-OES

Máy quang phổ phát xạ plasma cảm ứng ICP kênh đơn quét ICP-H7001 Hệ thống quan sát plasma dọc Máy phân tích quang phổ ICP điều chỉnh tự động

1. Mô tả thiết bị và yêu cầu môi trường

1.1 Mô tả thiết bị

HUATEC ICP-H7001 là máy quang phổ phát xạ plasma cảm ứng quét kênh đơn với ống nhân quang nhạy cao làm bộ dò. Nó kiểm tra nhiều nguyên tố và có thể đo tới 70 loại nguyên tố. Nó có bộ tạo tần số vô tuyến tần số cao trạng thái rắn, điều chỉnh tự động và phần mềm với giao diện vận hành tiếng Trung và tiếng Anh; Cấu hình hệ thống nước làm mát tuần hoàn chuyên dụng, ống dẫn khí argon, ống nước làm mát và hệ thống lấy mẫu nhạy cao (bộ hóa hơi hiệu suất cao nhập khẩu với buồng hóa hơi hai ống).

1.2 Yêu cầu môi trường

1.2.1. Không lắp đặt thiết bị trực tiếp cạnh cửa sổ hoặc cửa để tránh đối lưu, bụi, khí ăn mòn và rung động.

1.2.2. Vui lòng tránh xa nhiễu điện từ mạnh.

1.2.3. Nhiệt độ môi trường: 20-25 ℃.1.2.4. Độ ẩm làm việc: ≤ 70%.1.2.5. Thiết bị nên được đặt trên bàn làm việc ổn định không rung động, và nên có hệ thống thông gió phía trên thiết bị. Không nên có ánh sáng mạnh hoặc nhiễu điện từ mạnh gần thiết bị, và không nên có khí ăn mòn mạnh trong môi trường.

2. Thông số kỹ thuật chính

hệ thống

Máy tính để bàn, hệ thống quan sát plasma dọc

3.2 Bộ hóa hơi: Bộ hóa hơi đồng tâm có độ chính xác cao và hiệu quả 2ml/phút

3.3 Buồng hóa hơi: Buồng hóa hơi hai ống mở rộng với công nghệ độc quyền

3.4 Tổng tiêu thụ argon: nhỏ hơn 14 L/phút

3.5 Bơm nhu động là thiết kế tự động hoàn toàn 15 con lăn 5 kênh, và tốc độ bơm nhu động có thể điều chỉnh liên tục.

3.6 Hệ thống tiêm loại tách giúp giảm ảnh hưởng của nhiệt độ cao đến quá trình hóa hơi trong ống hình chữ nhật, đồng thời có thể quan sát trực tiếp tiến trình của mẫu, tạo điều kiện loại bỏ các tình huống bất thường trong thời gian thực.

Nếu thiết bị dừng khi nguồn khí cạn kiệt, điều này không chỉ gây hư hỏng đáng kể cho nguồn điện mà còn dẫn đến cháy ống mồi. Độ ổn định của nguồn khí được xác định bằng cách giám sát thời gian thực giá trị phản hồi điện áp ở đầu vào của thiết bị. Một khi giá trị giảm, nguồn điện sẽ bị tắt ngay lập tức, và khí còn lại bên trong thiết bị có thể tiếp tục làm mát.

3.8 Giám sát video ngọn lửa: Thiết bị được trang bị hệ thống cảm biến ngọn lửa nhạy cao và camera giám sát video trực quan, có thể quan sát trạng thái ngọn lửa của buồng đốt trong thời gian thực và tự động tắt nguồn RF khi động cơ tắt để bảo vệ các bộ phận quan trọng của thiết bị.

4. Bộ tạo RF và plasma

4.1 Loại: Bộ tạo tần số vô tuyến tần số cao trạng thái rắn, làm mát bằng nước nhanh (công nghệ độc quyền), điều chỉnh tự động.

4.2 Tần số: 27,12MHz.

4.3 Công suất: 500W ~ 1600W, có thể điều chỉnh liên tục, với độ chính xác điều chỉnh 1W, độ ổn định công suất: <0,1%.

4.4 Việc đánh lửa plasma được điều khiển hoàn toàn tự động, và tất cả các thông số hoạt động như tốc độ dòng khí mang không cần điều chỉnh thủ công ngoại trừ nguồn điện chính của ICP-OES.

4.5 Đặc tính nguồn điện: Được trang bị bảo vệ chống ngược công suất cho nguồn điện RF (công nghệ độc quyền)4.6 Thay thế dụng cụ: Nhanh chóng thay thế hệ thống tiêm bằng dụng cụ ống hình chữ nhật độc quyền và bệ lắp ống hình chữ nhật.

5. Hệ thống quang học

5.1 Độ ổn định quang học: Được thiết kế trên cùng một nền tảng với hệ thống tiêm, toàn bộ hệ thống quang học có các biện pháp chống rung, và các rung động mặt đất thông thường không ảnh hưởng đến hiệu suất phân tích của nó.

5.2 Loại hệ thống: Loại Chenitina (loại C-T), với tiêu cự 1000mm.

5.3 Hệ thống quang học phải được giữ ở nhiệt độ không đổi, với độ ổn định nhiệt độ ± 0,1 ℃.

Khoảng cách bước nhỏ nhất của động cơ quét là 0,0004nm.

6. Phần mềm điều khiển:

6.1 Phần mềm dễ vận hành và trực quan, với các chức năng phân tích định tính, bán định lượng và định lượng, cũng như các chức năng tối ưu hóa chẩn đoán thiết bị. Phần mềm có sẵn bằng cả hai phiên bản tiếng Trung và tiếng Anh, và có thể được chuyển đổi theo nhu cầu. Định dạng báo cáo đầu ra là PDF, Excel, tệp điện tử hoặc in trực tiếp, và có thể là mẫu tiếng Anh. Phần mềm điều khiển có thể chạy dưới phiên bản tiếng Anh của Windows.

6.2 Bằng cách tối ưu hóa các thuật toán phần mềm, có thể đạt được các phương pháp suy giảm ma trận thời gian thực, cho phép phóng to và thu nhỏ tọa độ hai chiều theo thời gian thực cho phổ có nhiễu, tạo điều kiện xử lý phổ. Tính toán kết quả tự động bằng một cú nhấp chuột giúp loại bỏ rắc rối xử lý dữ liệu thứ cấp cho khách hàng.

6.3 Chức năng theo dõi kiểm toán cấu hình phần mềm có thể được đặt thành cài đặt đa người dùng và đa quyền. Người dùng có thể bật nó theo nhu cầu của họ, và đồng thời, dữ liệu đo được có thể được lưu vào máy chủ để sao lưu.

6.4 Hiệu chỉnh bước sóng thời gian thực sẽ được thực hiện tự động cho mỗi phép đo vạch phổ để đảm bảo vị trí đỉnh chính xác.

Phần mềm 6.5 có chức năng theo dõi và có thể hiển thị kết quả tính toán mẫu hiện tại theo thời gian thực trong quá trình theo dõi.

6.6 Chức năng bảo vệ an toàn hoàn toàn tự động, giao tiếp và điều khiển thiết bị bằng thẻ điều khiển, vị trí quan sát được điều khiển và tối ưu hóa bằng phần mềm, với chức năng điều khiển tốc độ bơm nhu động.

6.7 Phần mềm chẩn đoán thiết bị và giao tiếp mạng, các chức năng xử lý lại dữ liệu.

6.8 Phần mềm có chức năng quản lý kho lưu trữ dữ liệu, hỗ trợ sao lưu, phục hồi, xóa dữ liệu và hỗ trợ đầu ra dữ liệu ở định dạng văn bản.
