Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy đo độ dày siêu âm | Trưng bày: | Màn hình OLED màu 2,4 inch TFT QVGA(320×240) với tỷ lệ tương phản 1010:1 |
|---|---|---|---|
| Nguyên tắc làm việc: | Phương pháp siêu âm xung/echo/echo sử dụng đầu dò Crystal kép | Phạm vi đo: | 0,5 đến 508 mm (0,025 đến 20,00 in) |
| Làm nổi bật: | Máy đo độ dày siêu âm với A Scan,Thiết bị đo độ dày lớp phủ thông qua,B Thiết bị thử nghiệm siêu âm quét |
||

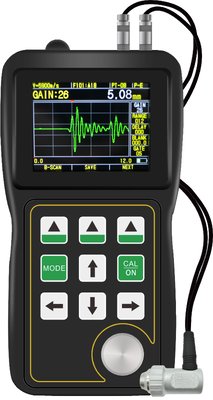

Máy đo độ dày siêu âm TG-5100D A Scan và B Scan thời gian thực qua lớp phủ
Các tính năng chức năng chính
1. Menu cấu hình tham số đơn giản một cấp
2. Quét A thời gian thực. Người dùng có thể xem trực tiếp dạng sóng tín hiệu siêu âm trên màn hình, được sử dụng để xác minh độ chính xác của kết quả đo độ dày, phân tích nguyên nhân sự cố và giúp người dùng tìm ra giải pháp cho sự cố.
3. Khi đầu dò tiếp xúc với phôi, giá trị độ dày được hiển thị bằng phông chữ trắng.
4. Cảnh báo độ dày: có thể đặt giới hạn độ dày cảnh báo và màu sắc của kết quả đo độ dày có thể thay đổi động trong quá trình cảnh báo.
5. Chế độ tối đa: ghi lại giá trị lớn nhất và nhỏ nhất trong quá trình đo
6. Chế độ chênh lệch: Lấy chênh lệch giữa giá trị đo độ dày hiện tại và độ dày danh định, cũng như phần trăm giá trị chênh lệch và độ dày danh định
7. Hỗ trợ đơn vị đo độ dày milimet và inch
8. Chức năng lưu trữ dữ liệu dung lượng lớn: có thể lưu trữ 100.000 giá trị độ dày
9. Có thể xuyên qua lớp phủ trên bề mặt phôi, đo trực tiếp độ dày của lớp nền
10. Người dùng có thể chọn độ phân giải đo trong hệ mét x. XX và X.X, và trong hệ Anh x. XX và X.X
11. Giao diện đa ngôn ngữ tùy chọn
12. Thời gian chờ lên đến 35 giờ
Thông số kỹ thuật
|
Màn hình |
Màn hình màu OLED TFT QVGA (320×240) 2,4 inch với tỷ lệ tương phản 1010:1 |
|
Nguyên lý hoạt động |
Phương pháp xung/phản xạ/phản xạ siêu âm sử dụng đầu dò tinh thể kép |
|
Phạm vi đo |
0,5 đến 508 mm (0,025 đến 20,00 inch) |
|
Độ phân giải đo |
0,01 hoặc 0,1mm (0,001 hoặc 0,01 inch) |
|
Đơn vị |
Milimet hoặc inch |
|
Chế độ hiển thị |
Chế độ giá trị độ dày, chế độ ghi lại min/Max, chế độ chênh lệch/giảm |
|
Hiệu chỉnh đường đi V |
Hiệu chỉnh đường đi V tự động bù cho tính phi tuyến của đầu dò đôi |
|
Tốc độ cập nhật đo |
Tùy chọn 4Hz, 8Hz hoặc 16Hz mỗi giây |
|
Phạm vi tốc độ vật liệu |
500-9999m/s,0,0179-0,3937 inch/u |
|
Ngôn ngữ làm việc |
Tiếng Trung/Tiếng Anh/Tiếng Pháp (tùy chọn) |
|
Cài đặt báo động |
Báo động tối đa/tối thiểu, thay đổi màu sắc kết quả đo độ dày động khi báo động |
|
Nguồn điện |
Hai pin AA 1,5V |
|
Thời gian hoạt động |
Hai pin AA, hơn 35 giờ sử dụng |
|
Thiết bị tắt nguồn |
Tự động tắt nguồn tùy chọn sau khi không hoạt động trong 5, 10 hoặc 20 phút, hoặc tắt thủ công |
|
Kích thước |
-10 đến +50 ºC, lên đến 20 ºC với yêu cầu đặc biệt |
|
Trọng lượng |
153mm×76mm×37mm (C×R×D) |
|
Thời hạn sử dụng |
Bao gồm pin 280g |
|
Bảo hành |
12 tháng |
Giao hàng tiêu chuẩn
Đơn vị chính TG-5100D
Đầu dò có cáp
Chất bôi trơn
Hộp đựng
Sách hướng dẫn
Giấy chứng nhận hiệu chuẩn
Phụ kiện tùy chọn
|
Đầu dò nhiệt độ cao |
Đầu dò gang |
|
Đầu dò ống hẹp |
Đầu dò mini |
|
Cáp đầu dò |
Khối bước |
|
Vỏ cao su |
|
Đầu dò có phạm vi đo
|
Đầu dò được mô tả |
Tần số(MHz) |
Đường kính vùng tiếp xúc |
Phạm vi đo (Trên thép) |
Tiếp xúc cho phép Nhiệt độ |
|
Đầu dò gang ZT12 |
2 |
16,2mm |
(4,0~508,0)mm |
(-10~60)ºC |
|
Đầu dò tiêu chuẩn PT12 |
5 |
13,5mm |
(1,2~200,0)mm |
(-10~60)ºC |
|
Đầu dò tiêu chuẩn PT08 |
5 |
11mm |
(0,8~100,0)mm |
(-10~60)ºC |
|
Đầu dò tiêu chuẩn TC510 |
5 |
13,5mm |
(1,0~270,0)mm |
(-10~70)ºC |
|
Đầu dò ống tinh thể nhỏ PT06 |
7,5 |
8mm |
(0,8~30,0)mm |
(-10~60)ºC |
|
Đầu dò mini PT04 |
10 |
6mm |
(0,7~12,0)mm |
(-10~60)ºC |
|
Đầu dò nhiệt độ cao |
5 |
14mm |
(4,0~80,0)mm |
Dưới 480ºC |
