Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy đo độ dày lớp phủ siêu âm | Phạm vi phát hiện: | 0,15mm đến 15 mét |
|---|---|---|---|
| Các loại thăm dò: | đầu dò thẳng, đầu dò tinh thể, đầu dò thâm nhập | Nguồn điện: | 9V một chiều |
| Thời gian làm việc của pin: | 15 giờ | Kích thước bên ngoài: | 260×175×60 (mm) |
| Làm nổi bật: | Máy đo độ dày lớp phủ siêu âm,高灵敏度测厚仪,Thiết bị thử nghiệm không phá hủy với bảo hành |
||

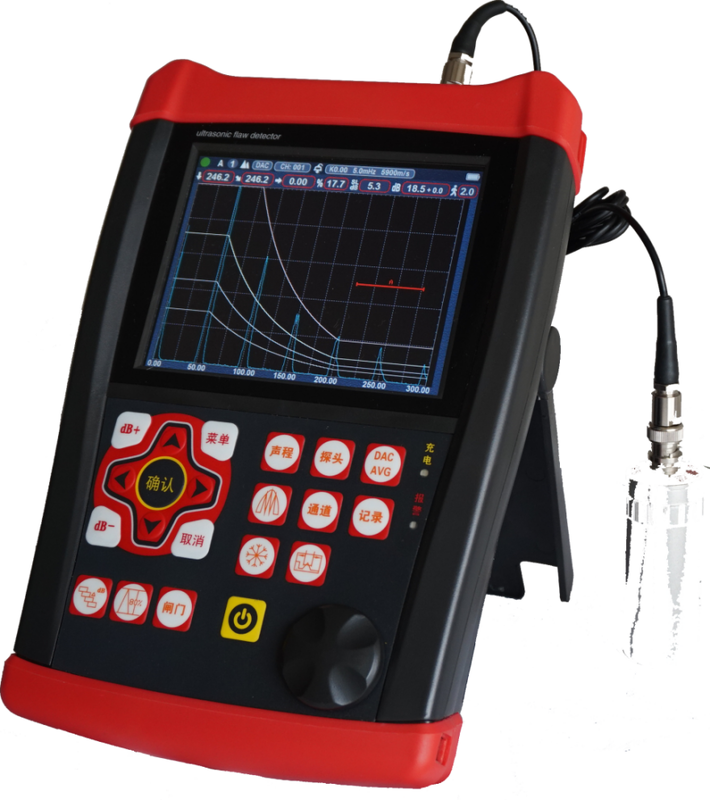

TG-6300 Độ nhạy cao và độ phân giải siêu âm Thickness Coating Gauge
★Tất cả các hoạt động như hiệu chuẩn đầu dò được hướng dẫn đầy đủ trong suốt quá trình, với hộp thoại tương tác, loại bỏ sự cần thiết phải tham khảo hướng dẫn
★Công cụ hoàn chỉnh như màu sắc khắc Bscan và tỷ lệ spheroidization có sẵn
★Tần suất phát xạ lặp lại: điều chỉnh chính xác từ 10 đến 10.000 Hz, quét tốc độ cao
★Tỷ lệ tín hiệu-tầm ồn cực cao, hình sóng rõ ràng và ổn định, thiết kế chống nhiễu đặc biệt, không sợ điều kiện làm việc khắc nghiệt
★12 bit AD, lấy mẫu tốc độ cao, có thể sử dụng một đầu dò 25M để phát hiện, với độ nhạy và độ phân giải cực cao cho các khiếm khuyết nhỏ
★Truyền thông không dây Bluetooth, tạo báo cáo tại chỗ thông qua APP điện thoại di động và in có thể đạt được
★Tiêu chuẩn bảo vệ IP65, vỏ hợp kim và silicone kết hợp, bền và bền, chống nước và chống bụi, hỗn hợp giảm bớt theo ý muốn
★Một pin duy nhất có thể hoạt động liên tục trong 15 giờ. Pin được trang bị một điều khiển sạc độc lập. Hai pin có thể hoạt động liên tục trong thời gian không giới hạn
Độ phân giải đo lường đạt 0,001mm, và phạm vi đo lường mỏng như 0,15mm ((thép) và 0,05mm (nhựa), có thể vượt qua hiệu quả sự can thiệp lớp phủ.
Các thông số kỹ thuật:
| Phạm vi phát hiện | 0.15mm đến 15 mét (băng thép trung bình, sóng dọc), truyền 30 mét (có thể mở rộng) |
| Tốc độ âm thanh | (100-20.000) m/s |
| Khả năng phát thải lặp đi lặp lại | Có thể điều chỉnh từ 10 đến 10.000 Hz |
| Phạm vi động | ≥38dB |
| Lỗi tuyến tính dọc | ≤1,5% |
| Lỗi tuyến ngang | ≤ 0,2% |
| Nghị quyết | >40dB ((5P14) |
| Phạm vi nhạy cảm | > 66dB ((200mm sâu, F2 lỗ đáy phẳng) |
| Bấm kỹ thuật số | (0-80)%, không ảnh hưởng đến tính tuyến tính và lợi nhuận |
| Loại thăm dò | thăm dò thẳng, thăm dò tinh thể, thăm dò thâm nhập |
| Cổng | Cổng đầu vào, cổng mất mát; Cổng đơn, cổng kép |
| Cảnh báo | báo hiệu báo động, báo hiệu đèn LED |
| Nguồn cung cấp điện | 9V DC |
| Thời gian hoạt động pin | 15 giờ |
| Kích thước bên ngoài | 260 × 175 × 60 (mm) |
| Trọng lượng | 1.2kg |
| Nhiệt độ môi trường | (-10 đến 50) °C |
| Độ ẩm tương đối | (20-95)% RH |
| Phạm vi xung | 100V, 200V, 300V, 400V, 500V được lựa chọn theo lớp, với một loạt các đầu dò có thể áp dụng |
| Độ rộng xung | Điều chỉnh liên tục trong phạm vi (0,03 đến 0,51) μs để phù hợp với các đầu dò tần số khác nhau |
| Dụng độ của đầu dò | 50Ω, 100Ω, 150Ω, 400Ω có sẵn để đáp ứng các yêu cầu làm việc khác nhau về độ nhạy và độ phân giải |
| Thử nghiệm thời gian thực phần cứng | Chuyển đổi AD 12 bit độ phân giải cao, tốc độ lấy mẫu 400MHz, hình sóng trung thực cao |
| Phương pháp phát hiện | phát hiện tần số vô tuyến dương, âm, sóng đầy đủ |
| Phạm vi tần số lọc | (0.1-450) MHz |
| Đánh giá cổng | Các phương pháp đọc cổng duy nhất và cổng kép có sẵn để lựa chọn. |
| Tổng lợi nhuận | 120 dB (với các giá trị bước 0,1dB, 1dB, 2dB và 6dB) |
| Cắm và ổ cắm | BNC/LEMO là tùy chọn |
| Lưu ý | Các chỉ số trên đã được đo dưới điều kiện mà tần số thăm dò là 2,5MHz và chế độ phát hiện là làn sóng đầy đủ |
Chức năng chính:
●Định chuẩn tự động: Định chuẩn tự động bằng một cú nhấp chuột;
●Đo độ dày chính xác cao, với độ phân giải đo tối đa đạt 0,001mm; Độ phân giải lặp lại có thể đạt±0.002mm.
Các chức năng tăng tự động, bao bì âm vang và bộ nhớ đỉnh đã cải thiện hiệu quả phát hiện lỗi.
500 kênh đo độ dày độc lập (có thể mở rộng);
Nó có thể tự do lưu trữ và phát lại 1000 hình sóng quét A và dữ liệu (có thể mở rộng), xuất báo cáo phát hiện lỗi theo định dạng PDF và xem báo cáo mà không cần cài đặt phần mềm PC.
Nó được trang bị ổ đĩa flash USB bên ngoài. Cài lưu trữ bên trong có thể được xuất bất cứ lúc nào và cũng có thể trực tiếp lưu trữ một số lượng không giới hạn các tệp lưu trữ phát hiện lỗi.
●Quét loại B: Quét và hiển thị cắt ngang theo thời gian thực, có khả năng hiển thị hình dạng của các khiếm khuyết mảnh làm việc, làm cho kết quả phát hiện trực quan hơn.
Độ rộng và cường độ của xung phát ra có thể điều chỉnh;
●Giao tiếp với điện thoại di động và máy tính trong chế độ Bluetooth để quản lý báo cáo phát hiện lỗi;
Nó được cung cấp bởi pin lithium hiệu suất cao, an toàn và thân thiện với môi trường.
●Ghi âm đồng hồ thời gian thực: Theo dõi và ghi lại thời gian thực của ngày và giờ phát hiện lỗi và lưu trữ;
●Đánh dấu kỹ thuật số, mà không ảnh hưởng đến tăng và tính tuyến tính;
●Trả thù tăng: Sự suy giảm Db do các yếu tố như độ thô bề mặt và phát hiện lỗi từ xa của các mảnh dày có thể được điều chỉnh.
Hai phương pháp đầu vào: góc và giá trị K
●Phân tích tần số âm vang
●Giảm và giải nén màn hình
●Lấp đầy hình sóng
●Dấu hiệu trạng thái điện
●Nhãn bắt
●Nhãn màu sóng bên trong cổng
●Cổng mở rộng bên trong.
Cấu hình tiêu chuẩn:
1Một mainframe.
2. Một bộ điều hợp điện 9V
3. Một hộp đóng gói sản phẩm
4. Một ổ đĩa flash USB (bao gồm hướng dẫn sử dụng)
5Một bộ giấy chứng nhận sự phù hợp, thẻ đóng gói và thẻ bảo hành
6Một dây đeo nhạc cụ.
Phụ kiện tùy chọn:
1. Khối thử nghiệm
2. Các loại đầu dò khác
3. Các dây thắt thăm dò khác
4. Chất kết nối
5. Máy in Bluetooth
