Máy đo độ dày siêu âm A-Scan B-Scan cầm tay TG-5710, bộ nhớ 100.000 dữ liệu, thiết bị kiểm tra độ dày kim loại, nhựa, thủy tinh

Máy đo độ dày siêu âm A-Scan B-Scan cầm tay TG-5700, bộ nhớ 100.000 dữ liệu, thiết bị kiểm tra độ dày kim loại, nhựa, thủy tinh

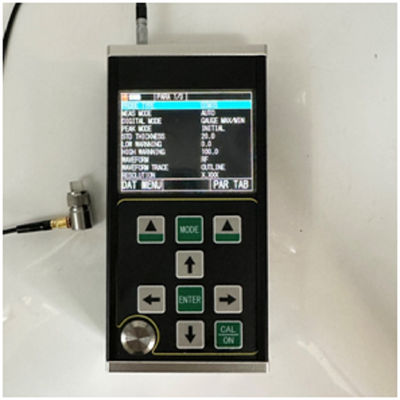

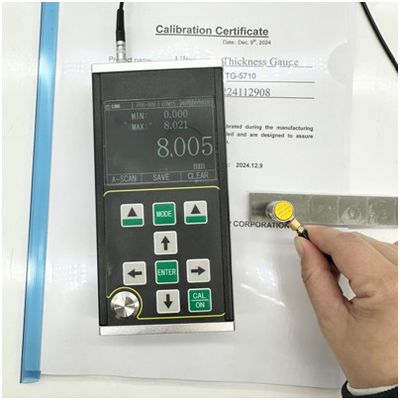

TG-5710 là máy đo độ dày siêu âm kỹ thuật số cầm tay độ chính xác cao hoàn toàn mới với chức năng A/B scan. Máy sử dụng nguyên lý đo độ dày siêu âm dựa trên phản xạ xung. Máy phù hợp để đo độ dày vật liệu có thể truyền sóng siêu âm với tốc độ không đổi và nhận phản xạ từ mặt sau. Độ phân giải đo là 0,001mm và dải đo mỏng tới 0,10mm (thép).
Sản phẩm này có thể đo chính xác các tấm và các bộ phận đã qua gia công. Mặt khác, nó có thể theo dõi mức độ mỏng của đường ống và bình áp lực trong thiết bị sản xuất sau khi bị ăn mòn trong quá trình sử dụng. Máy có thể được sử dụng trong các lĩnh vực dầu khí, hóa chất, luyện kim, đóng tàu, hàng không vũ trụ, năng lượng và các lĩnh vực khác.
Sản phẩm này tuân thủ các tiêu chuẩn sau: Quy cách hiệu chuẩn máy đo độ dày siêu âm (JJF 1126-2004).

Sản phẩm này có chế độ A-scan, chế độ B-scan và chế độ hiển thị số;

● Dải đo rộng, sử dụng công nghệ "đa phản xạ" độc đáo để đo các bộ phận siêu mỏng, với độ dày đo tối thiểu là 0,15mm (thép);

● Sản phẩm này có thể đo độ dày với độ chính xác cao, độ phân giải đo tối đa có thể đạt 0,001mm; Độ phân giải lặp lại có thể đạt ±0,002mm;

● Có chức năng đo xuyên lớp phủ và đo xung-xung, được sử dụng để đo vật liệu có lớp sơn và lớp phủ trên bề mặt;

● Nhiều chế độ đo: chế độ mb-e, E-E và me-e đáp ứng việc đo các phôi dày thông thường; Chế độ Thin thực hiện đo các bộ phận mỏng

● Các chế độ số bao gồm: chế độ giá trị độ dày thông thường, chế độ chênh lệch / tốc độ giảm và chế độ giá trị lớn nhất

● Hai chế độ độ lợi: độ lợi tự động / độ lợi thủ công

● Có thể cài đặt tắt thủ công và tự động tắt, có chức năng tiết kiệm năng lượng

● Hỗ trợ nhiều loại đầu dò, bao gồm đầu dò tinh thể kép và đầu dò tinh thể đơn, và hỗ trợ đầu dò tần số cao lên đến 20MHz

● Hỗ trợ lưu trữ dung lượng lớn và có thể lưu trữ đồng thời 100.000 giá trị độ dày, 500 nhóm dạng sóng A-scan và 500 nhóm dạng sóng B-scan

● Màn hình màu TFT-LCD lớn 3,5 inch với độ phân giải cao HD (QVGA) 320x240

● Có nhiều phương pháp hiệu chuẩn, hỗ trợ các chế độ hiệu chuẩn một điểm, đa điểm và thủ công, đồng thời có thể hiệu chuẩn đồng thời vận tốc âm và vị trí 0 của đầu dò; Hỗ trợ hiệu chỉnh đường đi V của đầu dò tinh thể kép

● Hỗ trợ chuyển đổi hệ mét và hệ Anh; Có thể chuyển đổi giữa đơn vị milimet và inch

● Hỗ trợ hiển thị tiếng Anh

Phù hợp để đo độ dày của kim loại (như thép, gang, nhôm, đồng, v.v.), nhựa, gốm, thủy tinh, nhựa, sợi thủy tinh và các vật liệu dẫn siêu âm tốt khác.

Nguyên lý đo độ dày siêu âm tương tự như đo sóng ánh sáng. Xung siêu âm phát ra từ đầu dò đi đến vật thể được đo và truyền trong vật thể. Khi nó đến giao diện vật liệu, nó sẽ phản xạ trở lại đầu dò. Độ dày của vật liệu được đo được xác định bằng cách đo chính xác thời gian truyền siêu âm trong vật liệu.

Đầu dò tùy chọn:
