Thông tin chi tiết sản phẩm:
|
| Phạm vi phát hiện: | 0 - 10000mm | Tính thường xuyên: | 0.2 20 MHz |
|---|---|---|---|
| Vận tốc âm thanh: | 100 – 20000 m/giây | Thay đổi xung: | -5 đến 3400 μs trong thép (phụ thuộc vào phạm vi) |
| Các phương pháp làm việc: | Tiếng vang xung, kép và truyền qua | Điểm 0 của đầu dò: | 0 – 100 giây |
| Phạm vi động: | ≥40dB | ||
| Làm nổi bật: | Máy dò khuyết tật siêu âm FD350 IP65,Máy đo độ dày siêu âm màn hình LCD 640×480,Máy dò khuyết tật công nghiệp độ nhạy cao |
||

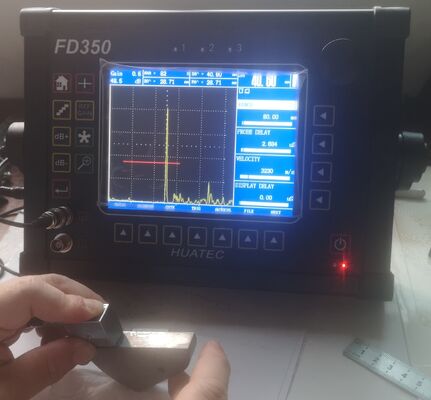

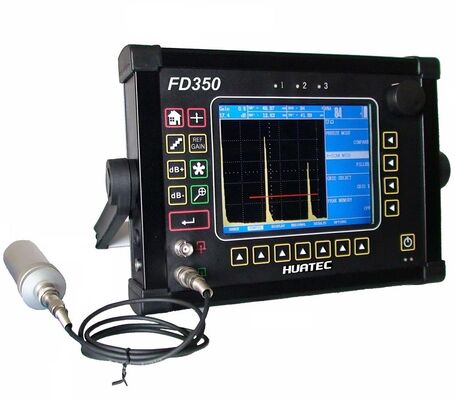

FD350 IP65 Chiếc thiết bị đo độ dày và lỗ hổng siêu âm 640×480 Color TFT LCD High Sensitivity Surplus Industrial Defect Detector
Thiết bị này là một thiết bị phát hiện lỗi siêu âm và đo độ dày.và một loạt các dữ liệu đo độ dày trong bộ ghi dữ liệu của nó.
Thông tin sản phẩm:
·Tự động hiệu chuẩn Tự động tăng
·Tự động tạo video của quá trình thử nghiệm và chơi
·AWS D1.1DAC/TCG, JIS DAC/TCG, AVG, DGS, A scan & B scan
·Nghiên cứu tốc độ cao và tiếng ồn rất thấp
·Bộ chứa kim loại rắn (IP65)
·Xem dạng sóng tương phản cao từ ánh sáng
·Nhiều phần mềm máy tính mạnh mẽ và báo cáo có thể được xuất sang excel
·Kích thước nhỏ, trọng lượng nhẹ
Chỉ số kỹ thuật chính:
|
Chức năng |
Các thông số |
|
Tần số |
0.2 20 MHz |
|
Phạm vi phát hiện |
0 - 10000 mm |
|
Tốc độ âm thanh |
100 20000 m/s |
|
Phương pháp làm việc |
Đèn xung, hai, và thông qua truyền |
|
Chuyển động xung |
-5 đến 3400 μs trong thép (tùy thuộc vào phạm vi) |
|
Điểm không của đầu dò |
0 100 μs |
|
Điều chỉnh lợi nhuận |
(0-110) dB, Bước:0.2, 0.5, 1.0, 2.0, 6.0, 12.0, người dùng có thể xác định ((0-24), và khóa |
|
Lỗi tuyến tính dọc |
≤ 3% |
|
Lỗi tuyến ngang |
≤ 0,1% |
|
Phạm vi động |
≥40dB |
|
Tăng độ nhạy cảm |
≥ 60dB (200mm độ sâu, F2 lỗ đáy phẳng) |
|
Truyền thông |
Kết nối với máy tính thông qua RS232 hoặc USB |
|
Điện trung bình yawp |
≤ 20% |
|
TFT LCD màu |
5.25 x 3.875 (133 x 98 mm), 640 x 480 pixel VGA, màu sắc |
|
Cảnh báo cổng |
Cảnh báo âm thanh cửa vào sóng / cửa mất sóng, chiều rộng, chiều cao, vị trí, điều chỉnh liên tục |
|
Thời gian hoạt động pin |
7 giờ |
|
Nhiệt độ làm việc |
-10°C-60°C |
|
Sức mạnh |
220VAC, 110VDC |
|
Kích thước ngoại hình |
11.9W x 9.9H x 2D (302 x 251 x 51 mm) |
|
Trọng lượng ròng |
5.5 lbs (2.5 kg) Pin Li-Ion; 4.8 lbs (2.2 kg) không có pin |
Đặc điểm:
Công cụ này mở rộng hiệu suất và phạm vi ứng dụng có thể được đáp ứng bởi một công cụ di động.& độ tin cậy từ loạt các công cụ này.
The hi-resolution color LCD display with fast 60 Hz update gives an “analog look” to the waveform providing detailed information that is critical in many applications including nuclear power plant inspections. Các hình dạng sóng tham chiếu có thể được hiển thị và so sánh với A-Scans trực tiếp trong các màu sắc khác nhau để dễ dàng giải thích kết quả thử nghiệm. Các điều chỉnh hoạt động được thực hiện dễ dàng và nhanh chóng bằng cách sử dụng các nút quay.
• Độ phân giải cao (640 x 480 pixel) Màn hình LCD màu với động lực vang vọng
• Dễ dàng vận hành với điều chỉnh nút quay nhanh
• Trọng lượng chỉ 4,8 lbs. bao gồm pin để sử dụng thuận tiện ở bất cứ đâu
• Hai cổng lỗi độc lập với đầu ra TTL và Analog thời gian thực để xử lý một loạt các ứng dụng (cộng với cổng giao diện tùy chọn thứ ba)
• Khả năng 200 KHz đến 20 MHz với ba phạm vi tần số có thể lựa chọn để phù hợp với đầu dò cho hiệu suất tối ưu
• Hơn 1K Hz PRF (tần số lặp lại xung với tất cả các phạm vi trong thép loại bỏ phantom echoes làm cho nó lý tưởng cho thử nghiệm vật liệu sạch âm thanh lâu dài
• So sánh hình sóng tham chiếu đông lạnh với A-Scans trực tiếp với màu sắc khác nhau để dễ dàng giải thích kết quả thử nghiệm
• Máy ghi dữ liệu chữ số (bao gồm cả định dạng tệp lưới) để lưu trữ các bộ dữ liệu linh hoạt, thuận tiện và đọc độ dày
• DAC/TCG nhiều đường cong điều chỉnh sự thay đổi về khoảng cách/chiều đại do mất vật liệu và sự lan rộng chùm tia
• Sáu giờ sử dụng trên 6,6 Ahr Li.
• Sáu bảng màu hiển thị có thể lựa chọn bởi người dùng và điều khiển độ sáng để dễ dàng xem trong mọi điều kiện ánh sáng
• Chọn từ 8 màu hình sóng A-Scan
• Bốn cài đặt damping có thể lựa chọn (50, 75, 150, & 500 ohm) cho hiệu suất thăm dò tối ưu
• Chức năng kích hoạt để tự động xác định độ sâu, khoảng cách bề mặt, đường đi âm thanh đến các lỗ hổng và bước kiểm tra bằng cách sử dụng các đầu dò sóng cắt (sông góc)
• Xử lý RF cho các ứng dụng đảo chiều pha và đo mỏng
• CAL tự động làm cho hiệu chuẩn đơn giản & dễ dàng
•.040 ‰ phạm vi tối thiểu (trong thép) cho các ứng dụng đo mỏng
• Chức năng bước dB với sáu gia tăng
• Logger dữ liệu độ dày với tên chữ số của vị trí ID, định dạng tệp lưới, ghi chú và khả năng chỉnh sửa
• Lưu trữ, xem trước và chỉnh sửa các bộ dữ liệu với A-Scans để nhanh chóng nhớ lại và thiết lập thiết bị
• Phương thức đặc biệt behind the freeze cho phép điều chỉnh cơ sở thời gian năng động trên màn hình A-Scan đông lạnh
• Túi xách đa năng, linh hoạt với dây đeo cổ có thể điều chỉnh để dễ dàng vận chuyển và sử dụng ở các khu vực hạn chế truy cập
Bán hàng tiêu chuẩn:
Đơn vị phát hiện lỗi siêu âm di động
Hướng dẫn sử dụng
Máy thăm dò chùm thẳng
Máy thăm dò góc chùm ((60 độ)
Cáp thăm dò
Phần mềm PC CD
Cáp PC hàng loạt
Bộ điều hợp AC / bộ sạc
Vỏ xách
Phụ kiện bổ sung:
Máy thăm dò thẳng (5MHZ-ф20)
Máy thăm dò thẳng (2.5MHZ-ф20)
Máy thăm dò thẳng (2.25MHZ-ф20)
Máy thăm dò thẳng (1MHZ-ф20)
Màn hình góc (4MHZ-45 độ, 8 * 9mm)
Màn hình góc (4MHZ-60 độ, 8*9mm)
Màn hình góc (4MHZ-70 độ, 8*9mm)
Màn hình góc (4MHZ-80 độ, 8*9mm)
Màn hình góc (2MHZ-45 độ, 8 * 9mm)
Màn hình góc (2MHZ-60 độ, 8*9mm)
Màn hình góc (2MHZ-70 độ, 8*9mm)
Màn hình góc (2MHZ-80 độ, 8 * 9mm)
Máy thăm dò T/R (5MHz-ф20mm, lấy nét 15mm)
Máy thăm dò T/R (2.5MHz-ф20mm, lấy nét 15mm)
Cáp kết nối với đầu dò (BNC-BNC)
Cáp kết nối với đầu dò (BNC-Lemo 00)
Cáp kết nối với đầu dò (Lemo 01-BNC)
Cáp kết nối với đầu dò (Lemo 01-Lemo 00)
Pin ion lithium
Bộ điều hợp điện (4A/9V)
Cáp điện
Vỏ da
Khối thử nghiệm V1
Khối thử nghiệm V2
Các khối thử nghiệm DAC, ASME vv.
