Hệ thống đo độ dày ăn mòn từ tính TG-M70 với bánh xe từ tính hai bánh

Hệ thống đo độ dày ăn mòn từ tính TG-M70 với bánh xe từ tính hai bánh

1. Cấu hình

Sử dụng bánh xe nam châm vĩnh cửu cường độ cao đất hiếm, ngay cả khi mất điện đột ngột, nó sẽ không rơi khỏi bề mặt được kiểm tra. Nó có thể thực hiện chuyển động đa tư thế ngang, dọc và ngược trên bề mặt các bộ phận sắt từ.Lắp đặt đầu dò siêu âm điện từ để sàng lọc và định vị nhanh chóng chống ăn mòn tườngQuét chính xác khu vực để kiểm tra ăn mòn độ dày.

• Hiển thị quét A và quét B tương thích
• Trang bị camera video, có thể quan sát kịp thời tình hình video của bề mặt được kiểm tra.
• Hệ thống điều khiển từ xa để điều khiển hướng quét, và có thể cài đặt trước hướng quét.
• 3. Đặc điểm bánh xe từ tính hai bánh

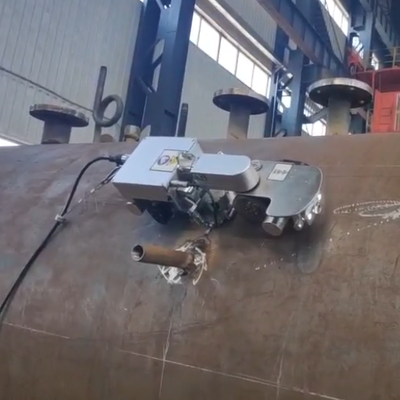

• Bánh xe từ tính hai bánh là một thiết bị tiên tiến có thể mang theo nhiều loại thiết bị kiểm tra không phá hủy. Hiện tại, nó đã tích lũy được một số lượng lớn kinh nghiệm triển khai tại chỗ trong nhiều lĩnh vực như hóa dầu, kiểm tra đặc biệt nồi hơi và điện lực. Nó có thể mang theo siêu âm điện từ ở đáy ống, khuỷu tay hoặc ba ngã và các khu vực ăn mòn, xói mòn nghiêm trọng hơn để thực hiện kiểm tra hoặc đo độ dày quét B, lĩnh vực công nghiệp gọi là chuyên gia phát hiện ăn mòn đường ống
• Bánh xe từ tính hai bánh có các đặc điểm sau: cấu trúc nhỏ gọn, tính linh hoạt cao, lực hút từ, độ chính xác điều khiển cao, công nghệ phát hiện tiên tiến, phát hiện video tương thích và cơ chế nâng đầu dò độc đáo. Để phát hiện tự động ăn mòn đường ống, thùng chứa và tấm kim loại

Thiết kế nhỏ gọn và tinh tế cho phép nó dễ dàng thực hiện phát hiện ăn mòn cho các loại đường ống và bình chứa sắt từ khác nhau. Vòng từ có kích thước 350mm (chiều dài) × 140mm (chiều rộng) × 130mm (chiều cao) và nặng dưới 5,5kg. Cấu trúc hai bánh độc đáo cho phép nó di chuyển tự do trên các đường ống có đường kính tối thiểu 100mm. Bán kính quay tối thiểu là 400mm và khuỷu tay có bán kính uốn cong tối thiểu 100mm có thể dễ dàng đi qua. Do đó, phạm vi di chuyển và quét của bánh xe từ tính hai bánh đã được mở rộng đáng kể.

2) Lực hút từ mạnh

Về thiết kế, sử dụng nam châm đất hiếm để tạo ra nam châm vĩnh cửu cường độ cao trong hai vòng leo từ tính. Ngay cả khi xảy ra sự cố mất điện, sẽ không có nguy cơ thân xe rơi khỏi bề mặt được kiểm tra. Do đó, bánh xe từ tính hai bánh có thể an toàn thực hiện quét theo tư thế ngang, dọc và ngược. Tải trọng dọc tối đa của bánh xe từ tính hai bánh là 5kg, có nghĩa là nó sẽ không ảnh hưởng đến bất kỳ chuyển động dọc nào khi kéo trọng lượng 5kg.

3) Độ chính xác điều khiển cao

Tốc độ bánh xe từ tính hai bánh là 0-6m/phút và có thể tiến với tốc độ không đổi, thông qua bộ mã hóa chính xác có thể đạt được chức năng cài đặt khoảng cách phát hiện, có thể đạt được tốt hơn nhu cầu phát hiện của người dùng. Ví dụ, khách hàng cần thực hiện quy trình phát hiện khoảng cách mỗi 50mm tại một điểm ở mặt sau của khuỷu tay: bộ điều khiển có thể được lập trình, và bánh xe từ tính hai bánh có thể được vận hành và kiểm tra mỗi 50mm. Cải thiện hiệu quả và độ chính xác của việc phát hiện.

4) Công nghệ phát hiện tiên tiến

Theo truyền thống, độ dày áp điện được sử dụng trong đo độ dày truyền thống, và nó mang lại một số khó khăn và sức mạnh cho nhân viên kiểm tra trong nhiều lĩnh vực về quy trình phát hiện của nó. Phương pháp kiểm tra thủ công của máy đo độ dày siêu âm áp điện có những nhược điểm sau: (1) Lớp sơn hoặc lớp oxit trên bề mặt phôi cần được đánh bóng, và bề mặt cần được phục hồi sau khi hoàn thành kiểm tra. Hiệu quả cực kỳ thấp; (2) Siêu âm truyền thống phải được phủ chất kết dính, điều này rất khắc nghiệt đối với điều kiện tại chỗ. (3) Khi làm việc ở độ cao, phải xây dựng một nền tảng cố định, tốn kém và mất thời gian; (4) Khó thực hiện kiểm tra trong quá trình sử dụng ở nhiệt độ cao.

Sử dụng hệ thống phát hiện ăn mòn độ dày tường tự động tiên tiến (siêu âm điện từ), các vấn đề tẻ nhạt trên sẽ được giải quyết, và độ chính xác phát hiện tương đương với siêu âm áp điện truyền thống. Không cần xây dựng giàn giáo, không cần đánh bóng lớp chống ăn mòn, không cần bất kỳ chất kết dính nào, thông qua điều khiển từ xa trên mặt đất, để đạt được sàng lọc định vị nhanh chóng ăn mòn tường ống tốc độ cao và đo chính xác quét dày đặc. Trong khi đảm bảo độ chính xác phát hiện, nó cải thiện đáng kể hiệu quả phát hiện và giảm chi phí phát hiện.

Vị trí phát hiện và tuyến đường phát hiện các bộ phận ở độ cao có thể được giám sát và điều chỉnh theo thời gian thực trên mặt đất bằng cách sử dụng camera kép tích hợp phía trước và phía sau của bánh xe từ tính hai bánh để đảm bảo khả năng kiểm soát của quỹ đạo quét.

6) Bánh xe từ tính hai bánh không thể tránh khỏi đối mặt với các hành động cơ học đòi hỏi nâng đầu dò khi thực hiện phát hiện điểm ăn mòn hoặc kiểm tra quét B. Khi đo độ dày của điểm, phép đo cần được thực hiện tại cùng một điểm quy định. Dữ liệu của mỗi điểm thu được khi đầu dò tiếp xúc với bề mặt cần đo. Do đó, chức năng của đầu dò có thể được nâng lên để đạt được giá trị độ dày điểm chính xác nhất. Khi thực hiện quét B trên đối tượng cần đo, mặc dù đầu dò gần bề mặt, nếu chiều cao còn lại của mối hàn lớn, đầu dò cần được nâng lên và vượt qua. Do đó, chức năng nâng và hạ đầu dò cũng rất quan trọng.

Mô-đun đo độ dày siêu âm điện từ

5. Siêu âm điện từ EMAT và siêu âm áp điện truyền thống thuộc loại siêu âm. Sự khác biệt cơ bản của chúng nằm ở sự khác biệt của bộ chuyển đổi. Bộ chuyển đổi siêu âm áp điện dựa vào hiệu ứng áp điện của tấm áp điện để phát và nhận sóng siêu âm, trong khi EMAT dựa vào hiệu ứng điện từ (lực từ biến dạng, lực Lorentz) để truyền và nhận sóng siêu âm, và chuyển đổi năng lượng của nó nằm ở lớp vỏ trực tiếp trên bề mặt phôi. Kiểm tra siêu âm áp điện truyền thống có yêu cầu cao về độ hoàn thiện bề mặt phôi. Kiểm tra siêu âm điện từ có yêu cầu thấp đối với bề mặt phôi, cho phép bề mặt phôi có sơn, lớp phủ và độ không bằng phẳng. So với siêu âm thông thường. Siêu âm điện từ có những ưu điểm sau

Phát hiện không tiếp xúc, không có chất kết dính (nâng lên tới khoảng 4mm)

4. Yêu cầu về bề mặt không cao, có thể phát hiện độ nhám bề mặt, với vảy oxit, lớp phủ, lớp phủ và các phôi khác

Phát hiện nhanh

• Siêu âm áp điện EMAT
• Nam châm tinh thể
• Chất kết dính Cuộn dây điện từ

Dòng điện xoáy rung Trường từ

Siêu âm Siêu âm

EMAT

Công nghệ siêu âm áp điện truyền thống Công nghệ EMAT

Đặc biệt phù hợp cho phát hiện tốc độ cao, trực tuyến và tự động

Đặc biệt phù hợp cho môi trường nhiệt độ cao

So sánh kỹ thuật công nghệ siêu âm áp điện truyền thống và công nghệ EMAT trong môi trường tốc độ cao và nhiệt độ cao.

Công nghệ EMAT đã được áp dụng cho kiểm tra không phá hủy trực tuyến thủ công, bán tự động và hoàn toàn tự động đối với các loại phôi rèn, thanh thép, tấm thép và ống thép (bao gồm ống thép liền mạch, ống dầu, ống hàn, v.v.) ở nhiệt độ phòng và nhiệt độ cao.

Tính năng chức năng

Vị trí phát hiện và tuyến đường phát hiện các bộ phận ở độ cao có thể được giám sát và điều chỉnh theo thời gian thực trên mặt đất bằng cách sử dụng camera kép tích hợp phía trước và phía sau để đảm bảo khả năng kiểm soát của quỹ đạo quét.

Không cần đánh bóng bề mặt, có thể xuyên qua lớp phủ chống ăn mòn và lớp gỉ nổi, và không cần chất kết dính.

5. Đo độ dày có thể xuyên qua lớp ăn mòn bề mặt dày tới 4mm, sơn, ăn mòn và các lớp phủ khác, độ dày của vật thể kim loại hiển thị bởi thiết bị không cần tính toán độ dày lớp phủ.

• Không vuông góc (độ pháp tuyến của bộ chuyển đổi/đầu dò so với đối tượng được kiểm tra) lên tới ±25
• o
• , độ pháp tuyến thấp sau khi đặt đầu dò
• Với cơ chế nâng điện tử đầu dò, đầu dò có thể được nâng lên khi vượt qua các chướng ngại vật như mối hàn và chỗ lồi, tránh bị giữ lại.^{Giám sát video: cả camera kép phía trước và phía sau, pixel động và tĩnh là 3 triệu /2304×1296}Sử dụng thuật toán thông minh chuyên gia, có ba chế độ đo độ dày: chế độ tự động, chế độ thủ công cổng đơn (phương pháp đo đỉnh đơn) và chế độ thủ công cổng kép (phương pháp đo đỉnh-đỉnh). Nó giảm đáng kể ảnh hưởng của các yếu tố con người và đơn giản hóa các bước vận hành.
• Cơ sở dữ liệu tích hợp về tốc độ sóng cắt của các vật liệu cơ bản, và có thể tùy chỉnh giá trị tốc độ sóng cắt
• Trực tiếp xuất danh sách bản ghi kiểm tra và danh sách giá trị độ dày để tạo điều kiện phân tích và xử lý dữ liệu.
• Thông số kỹ thuật
• Cáp điều khiển phát hiện: 25m
• Bán kính cong tối thiểu trên bề mặt đối tượng được đo: trục dọc ≥50mm, và chu vi ≥125mm
• Đo độ dày: Độ chính xác 0,04mm, Phạm vi 2~120 mm (Thép)

6. Khoảng hở làm việc / nâng lên: ≤4mm

• Độ không vuông góc đo (pháp tuyến của bộ chuyển đổi/đầu dò so với đối tượng được kiểm tra): ±25
• o
• Tần số kích thích: 3,0~5,0MHz, tốc độ đo: 16~1 lần/s
• Phạm vi tốc độ âm thanh: 1000~9999 m/s, bước điều chỉnh: 1 m/s
• Chức năng cổng: cổng tự động, cổng đơn thủ công, cổng kép thủ công^{Giám sát video: cả camera kép phía trước và phía sau, pixel động và tĩnh là 3 triệu /2304×1296}
• Đầu dò từ tính nhiệt độ bình thường: nam châm yếu hoặc ít, lực hút từ ≤15N, hình tròn Φ30× cao 44mm, trọng lượng ≤80g
• Kích thước và trọng lượng thân thiết bị leo (xấp xỉ): D380×R130×C120mm, 6kg
• Nhiệt độ làm việc:
• -10~+50°C
• Phần mềm phân tích đo lường
• Hiển thị đồng thời kết quả độ dày, quét A, quét B
• Trực tiếp xuất bản ghi kiểm tra, danh sách giá trị độ dày, để tạo điều kiện phân tích và xử lý dữ liệu★Tương thích với hệ điều hành Win7/10 (32/64 bit)

7. Danh sách đóng gói

• Máy chủ kiểm tra/máy tính trên 1 Bộ

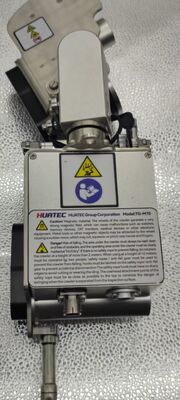

• HUATEC TG-M70 bánh xe từ tính hai bánh (bao gồm mô-đun đo video và độ dày) 1 Bộ
• Hộp nguồn và điều khiển 1 Cái

8. Tay cầm điều khiển 1 Cái

• Cáp điều khiển kiểm tra 1 bộ
• Khối kiểm tra tiêu chuẩn (thép carbon hình tròn Φ30 × dày 10mm) 1 Cái
• Hộp vận chuyển chống sốc 1 Cái
• Thiết bị chống rơi dây an toàn 1 Cái (tùy chọn)
•
