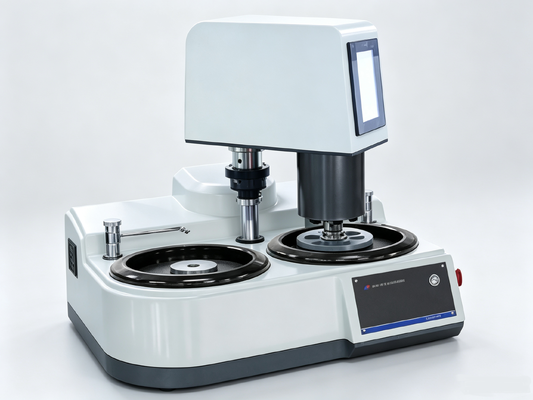

HPA-2000S (Áp lực đa điểm & áp lực trung tâm) Máy nghiền và đánh bóng kim loại hoàn toàn tự động
HPA-2000S
(Áp lực đa điểm & áp lực trung tâm) Máy nghiền và đánh bóng kim loại hoàn toàn tự động
Bảng giới thiệu sản phẩm
Máy nghiền và đánh bóng kim loại hoàn toàn tự động HPA-2000 Sđồng thời hỗ trợ:
- Nhiều mẫu được nạp một cách độc lập
- Nạp trung tâm khay mẫu
Có thể chứa sáu mẫu tại một thời điểm và có thể được trang bị thiết bị phân phối tự động bốn kênh (tùy chọn) để hoàn thành quá trình nghiền và đánh bóng theo cách hoàn toàn tự động.
Cấu hình đĩa kép
Đặc điểm
- Máy nghiền và đánh bóng kim loại đĩa đơn và đĩa kép hoàn toàn tự động HPA-2000S, đồng thời hỗ trợ:
- Nhiều mẫu được nạp một cách độc lập

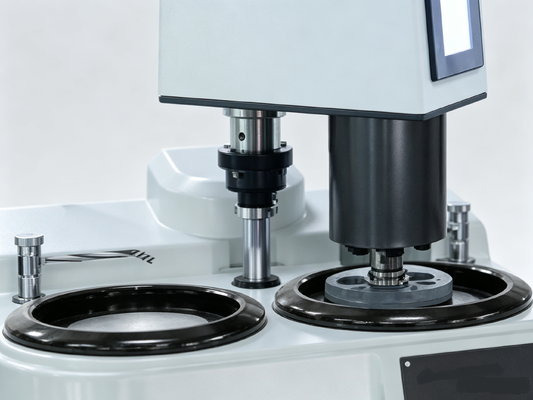

- Thang lấy mẫu được tải trung tâm, cố định sáu mẫu (tối đa tám có thể được tùy chỉnh) cùng một lúc để hoàn thành toàn bộ quá trình nghiền và đánh bóng,đảm bảo rằng mỗi mẫu đạt được một bề mặt hoàn toàn phẳng
- Máy nghiền và đánh bóng và đĩa lấy mẫu:Đặt và chạy tất cả các thông số mài và đánh bóng như tốc độ xoay, thời gian mài và đánh bóng, hướng xoay và đóng van nước, và lưu chúng tự động để dễ dàng nhớ lại
- PLC + động cơ công suất cao 1KW
- Sử dụng hai động cơ độc lập 1KW công suất cao với mô-men xoắn cao, và mô-men xoắn là cao và không đổi bất kể tốc độ
- Phạm vi tốc độ rộng, từ 5 rpm đến 1000 rpm (tối đa 1500 rpm)
- Bàn quay có thể bắt đầu và dừng lại một cách nhanh chóng; nó dừng quay chỉ trong 2 giây
- Tất cả các thông số mài và đánh bóng, chẳng hạn như tốc độ quay, thời gian mài và đánh bóng, hướng quay và đóng van nước, được tự động lưu và dễ dàng nhớ lại
- Thương hiệu PLC nhập khẩu, chất lượng đáng tin cậy
- Giao diện màn hình cảm ứng làm cho cài đặt các thông số mài và đánh bóng thuận tiện
- 3 chế độ hoạt động:
- Chế độ hoàn toàn tự động:Dựa trên các mẫu vật liệu hoặc thói quen của người dùng,99 bộ quy trình (dòng chảy) có thể được thiết lập và thu hồi.Mỗi quy trình có thể chứa 10 bước tham số quy trình (đối với mỗi bước nghiền hoặc đánh bóng, các tham số là: đĩa nghiền và tốc độ xoay đầu nghiền, thời gian nghiền và đánh bóng, v.v.)
- Chế độ đa quy trình:Dựa trên mỗi bước nghiền và đánh bóng, 30 thông số quy trình có thể được thiết lập và gọi: đĩa nghiền và tốc độ xoay đầu nghiền, thời gian nghiền và đánh bóng, dòng chảy nước, v.v.
- Chế độ thủ công:Để vận hành một chức năng cụ thể của thiết bị một cách riêng biệt
- Cất giữ 100 quy trình, có thể được nhập khẩu và xuất khẩu
- Kiểm soát độ dày lớp nghiền mẫu:Chính xác kiểm soát số lượng mẫu được loại bỏ trong quá trình nghiền, nghiền đến một vị trí cụ thể(không cần thiết)
- Bao gồm một 1, 4 hoặc 6 kênh dripper tự động(không cần thiết):
- Máy đánh bóng điều khiển một dripper bốn kênh; loại và tốc độ của dripper đều được điều khiển bởi các lệnh được phát hành bởi máy đánh bóng
- Máy phun nhỏ giọt có ba chế độ hoạt động: thủ công, trực tuyến và hoàn toàn tự động
- Kết nối với một máy đánh bóng và áp dụng chất lỏng theo các thông số đánh bóng được thiết lập bởi máy; mỗi chế độ có thể được thiết lập độc lập: tốc độ nhỏ giọt, thời gian nhỏ giọt
- Đầu mài có tính năng khóa tự động từ điện,thay thế chìa khóa khóa đầu nghiền bằng tay để thuận tiện hơn
- Dễ dàng thay thế đĩa chống dính từ tính, tất cả các quy trình như nghiền thô và mịn và đánh bóng thô và mịn của các mẫu khác nhau có thể được hoàn thành.
- Chuyển đổi giữa giao diện tiếng Trung và tiếng Anh
- Hoạt động điều khiển từ xa di động(không cần thiết)
Các thông số kỹ thuật
| Parameter |
Thông số kỹ thuật |
| Mô hình |
HPA-2000S |
| Máy nghiền và đánh bóng đĩa |
2 |
| Động cơ đĩa chính nghiền và đánh bóng |
1KW × 2 |
| Phương pháp kiểm soát |
Màn hình cảm ứng + PLC |
| Phương pháp áp suất |
Tăng áp đa điểm khí nén (tăng áp riêng cho mỗi mẫu) + Tăng áp trung tâm điện |
| Chiều kính đĩa nghiền (mm) |
φ254(không cần φ200, φ230, φ300) |
| Tốc độ đĩa nghiền và đánh bóng |
5-1000 (r/min) với tùy chọn 1500 (r/min) |
| Hướng quay của đĩa đánh bóng |
Chọn giữa ngược chiều kim đồng hồ hoặc theo chiều kim đồng hồ, với tự động chuyển đổi giữa phía trước và phía sau |
| Chiều kính đĩa mẫu |
160mm, tùy chỉnh |
| Mở của khay lấy mẫu |
φ30mm sáu lỗ(tùy chọn: φ30mm tám lỗ, φ30mm sáu lỗ, φ20mm sáu lỗ, φ40mm sáu lỗ, φ50mm ba lỗ, hoặc tùy chỉnh) |
| Áp lực trung tâm |
10-200N |
| Áp suất mẫu đơn |
(1-40N) × 6, (1-60N) × 8(không cần thiết) |
| Tốc độ quay đĩa mẫu |
Bàn lái có thể được chuyển đổi giữa phía trước và phía sau ở tốc độ 30-200 RPM |
| Chế độ thủ công |
Bạn có thể chọn 30 bộ tham số, mỗi bộ có thể được thiết lập và gọi riêng biệt |
| Chế độ tự động |
99 bộ quy trình (dòng chảy), mỗi bộ quy trình chứa 10 bước tham số quy trình(tự động từ quy trình 1 đến quy trình 10, mỗi bước tương ứng với một tập hợp các thông số) |
| Lập trình người dùng |
Người dùng có thể lập trình và gọi... |
| Kiểm soát độ dày mài mẫu |
Độ chính xác điều khiển độ dày 0,05 mm(không cần thiết) |
| Áp suất nguồn khí |
0.6MPa |
| Phương pháp khóa đầu nghiền |
Điện từ tự động |
| Máy nhỏ giọt |
1 kênh, 4 kênh và 6 kênh(không cần thiết)điều khiển bằng máy đánh bóng |
| Nguồn cung cấp điện |
Điện áp: AC220V; Tần số: 50Hz; Lượng: 2KW |
| Kích thước bên ngoài (mm) |
760 × 730 × 700 |
| Trọng lượng |
74 kg |
Các phụ lục chính
| Điểm |
Số lượng (bảng hai) |
Điểm |
Số lượng (bảng hai) |
| Máy đĩa từ tính (254mm) |
2 |
Thẻ chống dính |
2 |
| Bảng giấy sơn có đệm dính, 254mm (hoặc 250mm), 180#, 600#, 1000# |
2 trong mỗi |
Vải đánh bóng (với chất kết dính, 250mm) Velvet, canvas |
1 mỗi |
| Chất lỏng nghiền và đánh bóng kim cương 1 micrometer, 6 micrometer, 200 ml |
Mỗi chai 1 chai |
Đường kéo tấm chống dính (được sử dụng để đặt và dính tấm chống dính) |
1 |
| Hướng dẫn sử dụng sản phẩm, giấy chứng nhận sản phẩm |
2 bản sao |
|
|
Các tùy chọn
- Thiết bị điều khiển số lượng nghiền xoay một phân vùng, tương ứng với 0,02mm
- Máy truyền nhỏ giọt tự động bốn kênh
- Mô-đun điều khiển từ xa di động
- Máy bơm khí
- Huawei MediaPad M6 10,8 inch Kirin 980, 4GB RAM + 64GB lưu trữ, WiFi
- Các vật liệu tiêu thụ thường sử dụng:
| Sản phẩm |
Mô tả |
| Magnomet |
Thang chống dính 5 miếng / hộp, đường kính: Φ250mm.cho phép bạn gắn giấy xát hoặc vải đánh bóng được hỗ trợ bằng chất kết dính vào khay để dễ dàng thay thế mà không để lại bất kỳ dư lượng nàoNó có thể tái sử dụng. đĩa này được sử dụng trực tiếp trên đĩa từ tính của BUEHLER hoặc STRUERS; Thay thế cho Buehler MagnoMet và MagnoPad |
| G SC 250A |
Bảng giấy xát kim loại 100 tờ / gói. Chất chà xát: Silicon carbide đen. Định dạng kích thước hạt: P80 #, 120 #, 180 #, 320 #, 600 #, 800 #, 1000 #, 1200 #, 1500 #, 2000 #. Kích thước: Φ250 mm chống nước.Với nền dính, giấy xát có thể được cố định trực tiếp vào bánh trượt |
| FT250A |
Vải đánh bóng kim loại 10 miếng / gói. Velvet (long pile) / Canvas (short pile) / Woolen fabric (short pile) / Silk (no pile) Φ250 mm.Các vải có thể được gắn trực tiếp với đĩa nghiền |
| DSU |
Đá kim cương ngưng phẳng bùn 500 ml / chai. Đá kim cương được ngưng trong chất lỏng và phân phối đồng đều thông qua một chai phun hoặc nhỏ giọt tự động.25, 0.5, 1, 1.5, 2.53, 3.5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 micrometer, phù hợp với các vật liệu khác nhau |
