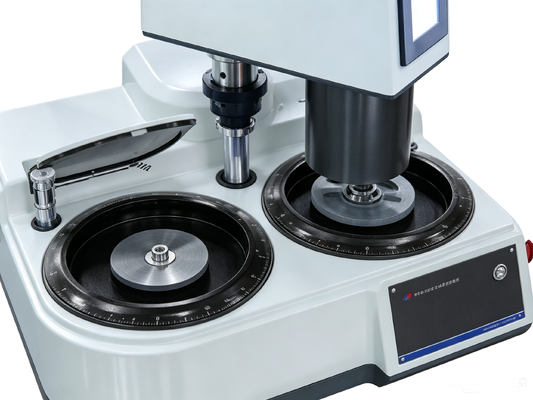

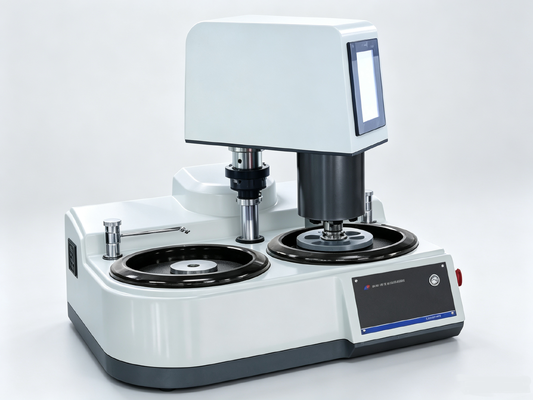

HPA-2000S (Đa điểm & áp suất trung tâm) Máy mài và đánh bóng kim loại hoàn toàn tự động
Giới thiệu sản phẩm
HPA-2000SMáy mài và đánh bóng kim loại hoàn toàn tự động hỗ trợ đồng thời:
- Nhiều mẫu được tải độc lập
- Tải trung tâm khay mẫu
Giữ sáu mẫu cùng một lúc và có thể được trang bị thiết bị phân phối tự động bốn kênh (tùy chọn) để hoàn tất quá trình mài và đánh bóng một cách hoàn toàn tự động.
Đặc trưng
- Máy mài và đánh bóng kim loại đĩa đơn và đôi hoàn toàn tự động HPA-2000S, đồng thời hỗ trợ nhiều mẫu được nạp độc lập và nạp khay mẫu vào trung tâm, cố định sáu mẫu (có thể tùy chỉnh tối đa tám) cùng một lúc để hoàn thành toàn bộ quá trình mài và đánh bóng
- Đĩa mài và đánh bóng và đĩa mẫu: Thiết lập và chạy tất cả các thông số mài và đánh bóng như tốc độ quay, thời gian mài và đánh bóng, hướng quay và đóng van nước, với tính năng tự động lưu để dễ dàng gọi lại
- Hệ thống động cơ công suất cao PLC + 1KW
- Sử dụng hai động cơ công suất cao 1KW độc lập với mô-men xoắn cao không đổi bất kể tốc độ
- Dải tốc độ rộng, từ 5 vòng/phút đến 1000 vòng/phút (tối đa 1500 vòng/phút)
- Bàn xoay có thể khởi động và dừng nhanh chóng; ngừng quay chỉ sau 2 giây
- Tất cả các thông số mài và đánh bóng được lưu tự động và dễ dàng gọi lại
- Thương hiệu PLC nhập khẩu cho chất lượng đáng tin cậy
- Giao diện màn hình cảm ứng để cài đặt thông số thuận tiện
- 3 chế độ làm việc:
- Chế độ hoàn toàn tự động:99 bộ quy trình (luồng) có thể được thiết lập và gọi lại, mỗi bộ chứa 10 bước tham số quy trình
- Chế độ đa tiến trình:30 thông số quy trình có thể được đặt và gọi cho mỗi bước mài và đánh bóng
- Chế độ thủ công:Vận hành riêng từng chức năng cụ thể của thiết bị
- Lưu trữ 100 quy trình có khả năng nhập/xuất
- Kiểm soát độ dày lớp nghiền mẫu: Kiểm soát chính xác lượng mẫu bị loại bỏ trong quá trình nghiền (tùy chọn)
- Bao gồm đầu nhỏ giọt tự động 1, 4 hoặc 6 kênh (tùy chọn) với ba chế độ vận hành: thủ công, trực tuyến và hoàn toàn tự động
- Đầu mài có tính năng khóa tự động điện từ để thuận tiện hơn
- Dễ dàng thay thế đĩa chống dính từ tính; một đĩa tương đương với N đĩa
- Chuyển đổi giữa giao diện tiếng Trung và tiếng Anh
- Hoạt động điều khiển từ xa di động (tùy chọn)
Thông số kỹ thuật
| tham số |
Đặc điểm kỹ thuật |
| Người mẫu |
HPA-2000S |
| Đĩa mài và đánh bóng |
2 |
| Động cơ chính của đĩa mài và đánh bóng |
1KW × 2 |
| Phương pháp điều khiển |
Màn hình cảm ứng + PLC |
| Phương pháp điều áp |
Điều áp đa điểm bằng khí nén (điều áp riêng cho từng mẫu) + Điều áp trung tâm bằng điện |
| Đường kính đĩa mài (mm) |
φ254 (tùy chọn φ200, φ230, φ300) |
| Tốc độ mài và đánh bóng đĩa |
5-1000 (vòng/phút) với tùy chọn 1500 (vòng/phút) |
| Hướng quay của đĩa đánh bóng |
Chọn giữa ngược chiều kim đồng hồ hoặc theo chiều kim đồng hồ, với tính năng tự động chuyển đổi giữa tiến và lùi |
| Đường kính đĩa mẫu |
160mm, có thể tùy chỉnh |
| Khẩu độ mẫu của khay mẫu |
Sáu lỗ φ30mm (tùy chọn: φ30mm tám lỗ, φ30mm sáu lỗ, φ20mm sáu lỗ, φ40mm sáu lỗ, φ50mm ba lỗ hoặc tùy chỉnh) |
| Áp lực trung tâm |
10-200N |
| Áp suất mẫu đơn |
(1-40N) × 6, (1-60N) × 8 (tùy chọn) |
| Tốc độ quay đĩa mẫu |
Tay lái có thể được chuyển đổi giữa tiến và lùi ở tốc độ 30-200 vòng/phút |
| Chế độ thủ công |
Bạn có thể chọn 30 bộ tham số, mỗi bộ có thể được đặt và gọi riêng |
| Chế độ tự động |
99 bộ quy trình (luồng), mỗi bộ quy trình chứa 10 bước tham số quy trình(tự động từ quy trình 1 đến quy trình 10, mỗi bước tương ứng với một bộ tham số) |
| Lập trình người dùng |
Người dùng có thể lập trình và gọi |
| Kiểm soát độ dày mài mẫu |
Độ chính xác kiểm soát độ dày 0,05 mm (tùy chọn) |
| Áp suất nguồn khí |
0,6MPa |
| Phương pháp khóa đầu mài |
Điện từ tự động |
| nhỏ giọt |
Có thể điều khiển 1 kênh, 4 kênh và 6 kênh (tùy chọn) bằng máy đánh bóng |
| Nguồn điện |
Điện áp: AC220V; Tần số: 50Hz; Công suất: 2KW |
| Kích thước bên ngoài (mm) |
760×730×700 |
| Cân nặng |
74 kg |
Tệp đính kèm chính
| Tên |
Số lượng (Tấm đôi) |
Tên |
Số lượng (Tấm đôi) |
| Đĩa từ (254mm) |
2 |
khay chống dính |
2 |
| Giấy nhám có lớp dính, 254mm (hoặc 250mm), 180#, 600#, 1000# |
2 cái mỗi cái |
Vải đánh bóng (có keo dính, 250mm) Nhung, canvas |
mỗi cái 1 cái |
| Dung dịch mài và đánh bóng huyền phù kim cương 1 micromet, 6 micromet, 200 ml |
mỗi thứ 1 chai |
Thanh cạy tấm chống dính (dùng để đặt và cạy tấm chống dính lên) |
1 |
| Hướng dẫn sử dụng sản phẩm, giấy chứng nhận sản phẩm |
2 bản |
|
|
Phụ kiện bổ sung
| Sản phẩm |
Sự miêu tả |
| nam châm |
Khay chống dính 5 cái/hộp, đường kính: Φ250mm. Bề mặt có lớp phủ chống dính đặc biệt, cho phép bạn gắn giấy nhám hoặc vải đánh bóng có lớp keo dính vào khay để dễ dàng thay thế mà không để lại cặn. Nó có thể tái sử dụng được. Đĩa này được sử dụng trực tiếp trên đĩa từ của BUEHLER hoặc STRUERS; Thay thế cho MagnoMet và MagnoPad của Buehler |
| G SC 250A |
Giấy nhám kim loại 100 tờ/gói. Chất mài mòn: Cacbua silic đen. Ký hiệu kích thước hạt: P80#, 120#, 180#, 320#, 600#, 800#, 1000#, 1200#, 1500#, 2000#. Kích thước: Φ250 mm khả năng chống nước. Với lớp nền dính, giấy nhám có thể được cố định trực tiếp vào bánh mài. |
| FT250A |
Vải đánh bóng kim loại 10 cái/gói. Nhung (cọc dài) / Canvas (cọc ngắn) / Vải len (cọc ngắn) / Tơ (không cọc) Φ250 mm. Lớp nền dính: Vải có thể được cố định trực tiếp vào đĩa mài. |
| DSU |
Dung dịch đánh bóng huyền phù kim cương 500ml/chai. Kim cương lơ lửng trong chất lỏng và được phân bổ đều qua bình xịt hoặc nhỏ giọt tự động. Kích thước hạt: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 micromet, phù hợp với nhiều loại vật liệu khác nhau. |
