HXRF-QP880 Full Spectrum Optical Emission Spectrometer 160-580nm CMOS Detector Metal Alloy Element Analyzer Cho Công nghiệp kim loại đúc

HXRF-QP880 Full Spectrum Optical Emission Spectrometer 160-580nm CMOS Detector Metal Alloy Element Analyzer Cho Công nghiệp kim loại đúc

1.Tổng quan về công cụ

HXRF-QP880 Full Spectrum Optical Emission Spectrometer áp dụng tiêu chuẩn quốc tế về thiết kế và công nghệ sản xuất.Nó sử dụng thiết bị thu thập tín hiệu CMOS tiên tiến nhất từ Nhật Bản Hamamatsu Co.. Mỗi CMOS có thể thiết lập số lượng tia lửa riêng biệt. Nó áp dụng thiết kế buồng ánh sáng chân không và nguồn ánh sáng kích thích kỹ thuật số đầy đủ..Máy quang phổ CMOS này không chỉ chứa các tính năng của quang phổ đầy đủ của quang phổ CCD mà còn có những lợi thế của quang phổ PMT có giới hạn phát hiện rất thấp cho các yếu tố phi kim loạiThiết kế của toàn bộ máy là hợp lý. Nó cũng có nhiều lợi thế như hoạt động dễ dàng, kết quả thử nghiệm chính xác cao, ổn định lâu dài vv

1)Các thông số kỹ thuật chính

2)Đặc điểm kỹ thuật chính

2.Cấu hình kỹ thuật

1)Thông số kỹ thuật và thông số kỹ thuật

2)Hệ thống quang học

Tôi.  Hệ thống quang phổ đầy đủ với cấu trúc lpa-Runge

Tôi.  Phạm vi bước sóng: 160️580nm

Tôi.  Nhiều máy dò CMOS hiệu suất cao

Tôi.  Chống thay đổi nhiệt độ môi trường

Tôi.  Thiết kế buồng quang tích hợp, máy dò CMOS đảm bảo sóng ngắn để đạt được hiệu suất tốt nhất.

Tôi.  Điều khiển nhiệt độ liên tục của phòng quang học.°C.

3)Bảng Spark Sample

Tôi.  Thiết kế đặc biệt của buồng kích thích làm cho việc làm sạch buồng kích thích mẫu thuận tiện hơn.

Tôi.  The optimized argon gas path is designed to ensure the effective cooling of the firing station and the effective entry of metal dust into the filter during the excitation process which makes the sample excitation more stable and greatly reduces the intake of metal dust by the human bodyNó là để bảo vệ sức khỏe và an toàn của các nhà khai thác.

Tôi.  Không gian kích thích nhỏ hơn làm cho tiêu thụ argon ít hơn.

Tôi.  Thiết bị lấy mẫu dễ sử dụng.

Tôi.  Điện cực có chức năng tự thổi làm cho tuổi thọ của điện cực dài hơn và dễ dàng hơn nhiều để làm sạch điện cực.

Tôi.  Kích thước của lỗ chân lông kích thích 13mm thuận lợi hơn cho phân tích mẫu.

Tôi.  Máy tạo mẫu mở có thể được sử dụng để phân tích các mẫu có kích thước và hình dạng khác nhau.

Tôi.  Thiết kế cấu trúc ống kính làm cho việc tháo rời và lau ống kính thuận tiện hơn và thiết kế rửa argon có thể kéo dài chu kỳ làm sạch ống kính.

4)Nguồn ánh sáng số

Tôi.  Nguồn ánh sáng toàn bộ kỹ thuật số tổng hợp xung (nguồn ánh sáng toàn bộ kỹ thuật số xung có thể lập trình). tần số cao nhất lên đến 1000 Hz.

Tôi.  Công nghệ đốt trước năng lượng cao

Tôi.  Thiết kế tối ưu của mạch điều khiển và điện và chức năng bảo vệ an toàn kích thích hoàn hảo.

Tôi.  Cung cấp hình dạng sóng kích thích tia lửa, cung hoặc kết hợp tối ưu cho các mẫu phân tích khác nhau.

Tôi.  Tần sốỪm.100️1000)Hz

Tôi.  Dòng xả:tối đa 400 A

5)Hệ thống thu thập dữ liệu

Tôi.  Bộ xử lý DSP hiệu suất cao với chức năng thu thập dữ liệu và điều khiển tốc độ cực cao.

Tôi.  Thu thập tia lửa đơn và thu thập độ trễ phổ để đạt được phép đo hàm lượng nguyên tố tối ưu hơn.

Tôi.  Máy tính bên ngoài (nhà sử dụng tùy chọn)

Tôi.  Truyền dữ liệu Ethernet tốc độ cao

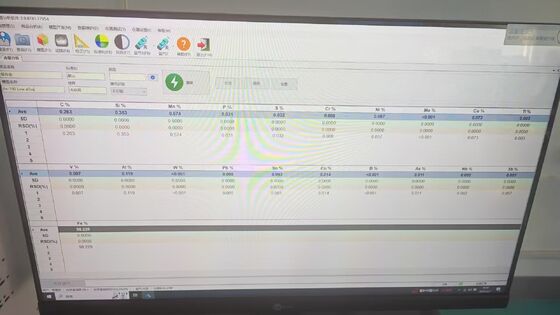

6)Phần mềm phân tích

Tôi.  Phần mềm phân tích đồ họa dựa trên hệ điều hành Windows, thuận tiện và thực tế.

Tôi.  Hoàn thành chức năng chẩn đoán hệ thống tự động.

Tôi.  Chức năng quản lý cơ sở dữ liệu hoàn hảo, dễ truy vấn và tổng hợp dữ liệu.

Tôi.  Thuật toán điều chỉnh thông minh để đảm bảo sự ổn định và đáng tin cậy của thiết bị.

Tôi.  Hoàn thành thông tin đường quang phổ và thuật toán suy luận can thiệp để đảm bảo phân tích chính xác hơn.

Tôi.  Điều chỉnh hệ điều hành Windows mới nhất.

7)Danh sách các thành phần cốt lõi chính và nguồn gốc

3.Các yếu tố phân tích và phạm vi

Lưu ý:

Tôi.  Bảng chương trình này được điền theo yêu cầu hợp đồng thực tế của khách hàng.

Tôi.  Nếu khách hàng có yêu cầu mẫu tiêu chuẩn, hãy cung cấp số mẫu và tự mua. Nếu nhân viên bán hàng mua nó, các mẫu tiêu chuẩn sẽ được gửi riêng biệt từ Wuxi.

Tôi.  Nếu khách hàng sử dụng là ứng dụng đặc biệt và sẵn sàng cung cấp mẫu để phát triển đường cong,Khách hàng phải cung cấp nội dung các yếu tố mẫu chính xác và đảm bảo sự đồng nhất của mẫu, nhưng đường cong này không thểhoạt động như chỉ số chấp nhận của công cụ.

4.Môi trường phòng thí nghiệm

1)Yêu cầu về môi trường

Thiết bị phải được đặt trong một phòng thí nghiệm đặc biệt với diện tích trong nhà lớn hơn 10 mét vuông, và đảm bảo phòng thí nghiệm không có khí độc hại, dễ cháy và ăn mòn xung quanh.

Cảnh báo: cấm đặt dụng cụ này trong phòng thí nghiệm phân tích hóa học.

Nhiệt độ hoạt động: 10°C️30 ° C, và biến động nhiệt độ phòng trong vòng 3 giờ là dưới 2 độ. phòng thí nghiệm được yêu cầu để cài đặt điều hòa không khí.

Nhiệt độ lưu trữ: 0°C️45°C

Độ ẩm tương đối của môi trường: 20% ~ 80%.

Nếu không đáp ứng các yêu cầu trên, tuổi thọ và độ chính xác đo của thiết bị có thể bị ảnh hưởng.

2)Nhu cầu điện

Nguồn cung cấp điện: một pha 220 + 20V, 1KVA.

Để đảm bảo sử dụng bình thường của kính quang phổ Innovate NJ-QP880, vui lòng cài đặt bộ điều chỉnh điện áp với 1kVA đến 3kVA pha đơn 220V AC.

Đảm bảo sử dụng đáng tin cậy của dụng cụ, xin vui lòng chuẩn bị một dây nối đất duy nhất cho dụng cụ, và điện trở nối đất ít hơn 4 ohm.

3)Nhu cầu Argon

Độ tinh khiết≥99,999%, hàm lượng oxy≤2ppm, H2Ocontent≤5ppm, ((Lô khí argon không thể được lưu trữ ngoài trời và mưa bị nghiêm cấm.)

Nếu không có argon tinh khiết cao, nên sử dụng chất lọc argon.

Dòng chảy khí argon: Dòng chảy chờ khoảng 0,1L/min, Dòng chảy duy trì khoảng(0.4-0.5)L / phút, dòng chảy kích thích khoảng 3,5L / phút.

Áp suất khí argon được kiểm soát: 0,5Mpa.

4)ống kết nối Argon

Cần phải sử dụng ống kết nối argon thép không gỉ đặc biệt.

5) chai xả

Khí thải của thiết bị được xả qua một ống tăng cường PVC (14mm đường kính bên trong) vào một chai lọc.

6)Chuẩn bị mẫu

Đối với các mẫu cơ sở sắt, các mẫu phải được chuẩn bị bằng cơ chế nghiền đặc biệt, một máy nghiền đĩa kép và một máy nghiền cần thiết,được dùng để mài trên bề mặt của các mẫu sắt và thép- Mẫu sắt đúc màu trắng phải đồng nhất.

Người sử dụng cần chuẩn bị một máy cắt để xử lý các mẫu không phù hợp với phân tích quang phổ.

Các mẫu phải đồng nhất, không có lỗ chân lông và không có khiếm khuyết đúc, bề mặt phải mịn màng, không có oxit, không có vết dầu và không có vết nứt.

7)Yêu cầu mẫu tiêu chuẩn

Một mẫu tiêu chuẩn được đưa ra ngẫu nhiên để điều chỉnh đường cong quang phổ tổng thể của thiết bị.người dùng cần chuẩn bị các mẫu tiêu chuẩn phù hợp hơn cho các loại sản phẩm của riêng họ để hiệu chuẩn các đường cong phân tích thiết bị.

8)Yêu cầu máy tính và máy in

Chuẩn bị một máy tính với cấu hình thông thường, bộ nhớ 1GB hoặc cao hơn, CPU lõi kép 1,8G Hz hoặc cao hơn, để cài đặt phần mềm phân tích quang phổ Innovate T5.

Chuẩn bị máy in để in báo cáo phân tích.
