Máy kiểm tra rò rỉ hộp chân không HV1800F-LED có đèn LED 60kPa Độ chân không 800mm Chiều dài phát hiện đáy bể Máy dò rò rỉ mối hàn

Máy kiểm tra rò rỉ hộp chân không HV1800F-LED có đèn LED 60kPa Độ chân không 800mm Chiều dài phát hiện đáy bể Máy dò rò rỉ mối hàn

1.   Giới thiệu sản phẩm

Phát hiện rò rỉ hộp chân không là một phương pháp thường được sử dụng, chẳng hạn như phát hiện rò rỉ mối hàn của mối hàn đáy bể và bình áp lực. Hiện nay, kích thước hình học của hộp Chân không trên thị trường xấp xỉ: chiều rộng khoảng 200 mm, chiều dài khoảng 600 mm, chiều cao khoảng 300 mm và trọng lượng từ 5 kg đến 10 kg. Phương pháp sử dụng là khóa Hộp chân không ở vị trí cần phát hiện, người kiểm tra cúi xuống tạo một áp suất nhất định lên Hộp chân không để đảm bảo rằng lớp đệm giữa mép hộp Chân không và vật được kiểm tra còn nguyên vẹn, sau đó bơm chân không hút bụi bên trong hộp, khi độ chân không trong hộp đạt đến giá trị áp suất âm quy định trong tiêu chuẩn. Bạn có thể kiểm tra xem có rò rỉ ở vị trí được phát hiện hay không từ cửa sổ trong suốt của hộp Chân không. Sau khi quá trình phát hiện hoàn tất, hãy mở van nạp để nạp không khí vào bên trong hộp. Sau khi áp suất âm trong hộp bằng 0, người kiểm tra có thể di chuyển hộp Chân không đến vị trí phát hiện tiếp theo để phát hiện.

Bởi vì hộp của Hộp chân không có trọng lượng nhất định, nếu số lượng mối hàn được kiểm tra lớn, chẳng hạn như mối hàn dài vài nghìn mét, thì người kiểm tra sẽ ngồi xổm và đứng lên hàng nghìn lần, di chuyển Hộp chân không trong thời gian dài, người kiểm tra cũng sẽ tốn rất nhiều sức lực; Do việc hoàn thành việc phát hiện vị trí, người phát hiện cần phải cúi người, gây áp lực, đứng lên, di chuyển nhiều lần nên sẽ bị trễ rất nhiều thời gian, hiệu quả rất thấp; Ngoài ra, nếu seal không kín, người kiểm tra phải tốn rất nhiều công sức, thậm chí phải quỳ gối để tạo áp lực lên hộp Hút chân không, đôi khi dùng quần áo cũ hoặc vải cũ dính nước và các vật dụng khác, bao bọc hộp để đảm bảo niêm phong cũng tốn thời gian và công sức.

Việc phát hiện rò rỉ của các mối hàn góc lớn khó khăn hơn. Để đảm bảo độ kín tốt giữa hộp Chân không với thành bể và đáy bể, người kiểm tra phải tác dụng một lực lớn lên hộp Chân không theo cả phương thẳng đứng và phương ngang. Tuy nhiên, do người kiểm tra đang quay mặt vào một bức tường cao và vị trí phát hiện lại nằm ở một góc rất thấp nên người kiểm tra không cầm hoặc nắm được hộp Chân không ở vị trí này. Nó làm cho chúng quá chắc chắn nên lãng phí rất nhiều thời gian và công sức để bịt kín các cạnh của buồng.

Để giải quyết các vấn đề trên, công ty chúng tôi đã phát triển hai loại hộp phát hiện rò rỉ đường hàn, giúp việc phát hiện rò rỉ đường hàn ở đáy bể trở nên dễ dàng và hiệu quả hơn.

2. Thông số kỹ thuật

2. Đặc điểm của hộp chân không hàn thẳng

1) Phía dưới được lắp bánh xe đi bộ và lò xo nằm phía trên bánh xe đi bộ. Khi không bơm chân không, miếng xốp bịt kín ở đáy hộp chân không phải đảm bảo cách mặt đất khoảng 10 mm. Người kiểm tra có thể dễ dàng đẩy hộp Chân không đi lại mà không cần cúi người nâng lên và cúi xuống, thao tác cúi người trực tiếp bằng chân rất thuận tiện và nhanh chóng

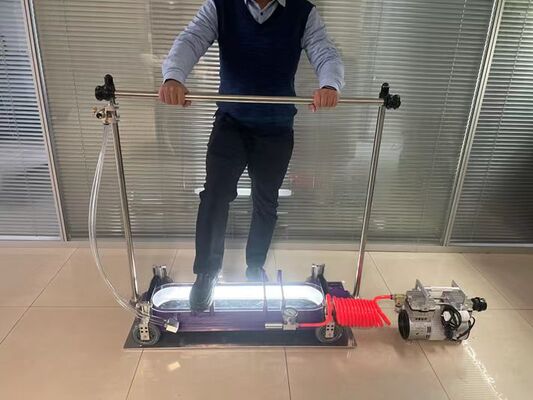

2) Trong quá trình phát hiện rò rỉ, người kiểm tra đứng trên hộp Chân không và dựa vào trọng lực của chính người kiểm tra để làm biến dạng miếng bọt biển bịt kín nhằm đạt được mục đích bịt kín. Tốc độ niêm phong nhanh và hiệu quả cao và chỉ mất khoảng 20 giây để hoàn thành việc phát hiện rò rỉ tại một điểm

3) Hộp chân không được trang bị một thanh phụ, có thể dùng để đẩy Hộp chân không đi lại; Đồng thời là chỗ tựa tay cho nhân viên kiểm tra khi đứng trên Hộp chân không để đảm bảo an toàn cho nhân viên kiểm tra; Bệ tỳ tay còn được trang bị van nạp khí, nhân viên phát hiện có thể hoàn thành công việc giảm áp của hộp Chân không thật mà không cần phải vỗ eo

4) Máy đo chân không và van an toàn được lắp đặt trên hộp. Khi chân không đạt giá trị cài đặt, van an toàn sẽ nhảy để giữ chân không trong hộp chân không ở giá trị không đổi đã đặt, nhờ đó không cần phải tắt bơm chân không thường xuyên, tiết kiệm thời gian và đẩy nhanh tốc độ kiểm tra.

5) Bằng cách sử dụng hộp Chân không, máy dò chỉ có thể hoàn thành công việc phát hiện rò rỉ ở tư thế thẳng đứng, điều này làm giảm đáng kể cường độ lao động của máy dò, đặc biệt là cường độ lao động của thắt lưng

3. Đặc điểm của hộp chân không hàn phi lê

1) Bên hông được trang bị bánh xe đi bộ, có thể đẩy Hộp chân không đi lại; Miếng xốp dán kín cạnh, gắn trên cả hai mặt của ray dẫn hướng, mỗi bên của ray dẫn hướng được gắn trên một động cơ cần đẩy siêu nhỏ (lực đẩy động cơ đơn 19 kg) và nam châm điện (lực hút đơn 80 kg)

2) Khi được cấp điện, nó được hấp phụ trên thành bể như một điểm cố định để tác dụng lực, tương đương với việc cố định một đầu của động cơ cần đẩy vào thành bể. Trong quá trình kiểm tra, động cơ cần đẩy sẽ đẩy Hộp chân không di chuyển về phía thành bể, từ đó nén miếng bọt biển bịt kín để đảm bảo độ kín của Hộp chân không

3) Sử dụng hộp rỗng, tốc độ niêm phong nhanh, hiệu quả cao và việc phát hiện rò rỉ một điểm chỉ mất khoảng 20 giây

4) Giống như hộp chân không hàn thẳng, thanh phụ được lắp đặt van nạp khí, ngoài công tắc điều khiển động cơ nam châm điện và thanh đẩy, hộp được lắp đặt đồng hồ đo chân không và van an toàn, khi độ chân không đạt đến giá trị cài đặt, van an toàn sẽ khởi động, để độ chân không trong hộp chân không được duy trì ở giá trị không đổi đã đặt, do đó không cần phải tắt bơm chân không thường xuyên, tiết kiệm thời gian và tăng tốc độ kiểm tra

3. Yêu cầu về thông số kỹ thuật:

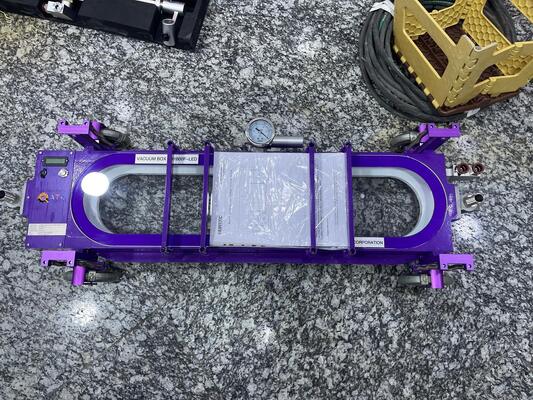

3.1 Hộp chân khôngHV1800F-LEDđể kiểm tra mối hàn giáp mép và mối hàn giáp mép

3.1.1 Độ chân không: không nhỏ hơn 60kPa;

3.1.2 Chiều dài phát hiện mối hàn: không nhỏ hơn 800mm;

3.1.3 Kiểm tra các loại mối hàn: mối hàn chồng, đối đầu đáy bể;

3.1.4 Yêu cầu về đường kính bể: có thể áp dụng cho mọi đường kính bể;

★3.1.5 Phương thức vận hành: Người kiểm tra có thể hoàn thành toàn bộ thao tác bằng cách đứng;

★3.1.6 Hệ thống chiếu sáng: Hệ thống đèn LED chiếu sáng trong hộp chân không;

3.1.7 Nguồn điện của hệ thống chiếu sáng: pin lithium 3Wh tích hợp, thời gian cấp nguồn không dưới 16 giờ;

★3.1.8 Bánh xe di chuyển: Hộp chân không có 4 bánh xe di chuyển, 4 bánh xe di chuyển có lò xo nâng lên được, có thể đẩy Hộp chân không đi lại;

★3.1.9 Thanh phụ: Van giảm áp được lắp trên thanh phụ, nhân viên phát hiện có thể chuyển đổi van giảm áp khi họ đứng bình thường.

★3.1.10 Vật liệu bịt kín cạnh, miếng bọt biển mật độ cao

3.3 Bơm chân không

3.3.1 Điện áp: 220V 50/60Hz;

3.3.2 Áp suất thiết kế: 92kPa;

3.3.3 Loại máy bơm: Bơm chân không chạy điện có quạt;

3.3.4 Tốc độ dòng chảy: 200L/phút;

3.3.5 Trọng lượng: không quá 10,5kg;

3.3.6 Công suất: không quá 450w.

3.3.7 Tiếng ồn máy:≤58db

4. Yêu cầu cấu hình

4.1 Bơm chân không: 1 cái

4.2 Mối hàn giáp mép Hộp chân không: 1 bộ

4.3 Hộp hàn phi lê: 1 bộ

4.4 Ống dẫn khí mềm: 1 bộ

4.5 Pin cấp nguồn cho bơm chân không: 1 cái

4.6 Sổ tay: 1 bản;

4.7 Hộp vận chuyển: 3 chiếc

Robot tùy chọn:

Robot điều khiển từ xa

1 Động cơ truyền động: Động cơ phục vụ đồng bộ nam châm vĩnh cửu 2X200W;

2 Phanh xe máy, đỗ xe máy;

3 Cấp bảo vệ IP44;

4 Khoảng cách điều khiển từ xa: 100 mét;

5 Tốc độ vận hành: 0-5km/h;

6 nguồn điện pin lithium, 3-4 giờ;

7 Phạm vi (tải trống): 20 km
