FD-GT-20 Máy phát hiện lỗ hổng siêu âm đường sắt nhẹ 10 kênh Quét A/B WIFI GPS Xe đẩy kiểm tra khuyết tật đường ray lưu trữ đám mây
Máy dò khuyết tật đường ray HUATEC FD-GT-20 là thế hệ thứ ba của các sản phẩm kỹ thuật số hoàn toàn của Goworld vớiMàn hình màu TFT và xe đẩy nhẹ dùng cho đường sắthệ thống. Phù hợp với tiêu chuẩn TB/T 2340-2012 UT Rail Test do Bộ Công nghiệp ban hànhĐường sắt (Trung Quốc), thiết bị này có khả năng phát hiện các loại đường ray có kích thước từ 43 ~ 75kg/m. Nó được áp dụng cho đường sắt, đường sắt cao tốc và tàu điện ngầm.
Thông số kỹ thuật
| Kênh |
10 kênh: 9 kênh kiểm tra và 1 kênh hiệu chuẩn. |
| Loại đầu dò |
Các đầu dò phần tử kép góc khác nhau có tần số trong khoảng 2 - 2,5 MHz, bao gồm 6 đầu dò 70°, 2 đầu dò 37° và 1 đầu dò 0°. |
| ổ cắm |
BNC |
| Khu vực sắp xếp và phát hiện đầu dò |
Phát hiện toàn diện thiệt hại cho tất cả các bộ phận chính của đường ray, bao gồm:
2 đầu dò 70° quét phía bên trái của đầu ray
2 đầu dò 70° quét giữa đầu ray
2 đầu dò 70° quét phía bên phải của đầu ray
2 đầu dò 37° quét vòng eo đường ray (vết nứt vít và vết nứt xiên khác)
1 đầu dò 0° quét đầu ray, eo ray, đáy ray, vết nứt ngang lỗ vít
|
| Dải tần số |
1,5 MHz ～ 3,0 MHz |
| Nhận được |
0～80dB |
| Từ chối |
Tắt, lớn |
| Phạm vi động |
Không ít hơn 16dB với mức từ chối tối thiểu, 2 ~ 6dB với mức từ chối tối đa |
| PRF |
400Hz mỗi kênh |
| Chế độ hiển thị |
Quét A-quét B-quétA+B |
| Phát hiện phạm vi |
Có thể điều chỉnh bằng tay hoặc tự động theo loại đường ray đã chọn |
| Lỗi suy hao |
Sai số vận hành trên 12dB không vượt quá ±1dB |
| Lỗi tuyến tính dọc |
1% |
| Lỗi tuyến tính ngang |
15% |
| Dải khuếch đại |
-3dB 1.5 MHz～3.0 MHz |
| Phạm vi chặn |
Không lớn hơn 20 mm |
| Ảnh hưởng của trạng thái triệt tiêu đến kết quả đo |
Khi thiết bị triệt tiêu ở các trạng thái khác nhau, chênh lệch biên độ là 10 dB±2 dB, sự thay đổi ΔM của chênh lệch giữa hai tiếng vang không quá 2 dB. |
| Ảnh hưởng của điện áp hoạt động đến độ cao xung và độ nhạy phát hiện khuyết tật (báo động) của máy phát hiện khuyết tật |
Trong phạm vi điện áp hoạt động định mức, vị trí cổng và mức báo động của máy phát hiện khuyết tật không được thay đổi đáng kể và sự thay đổi của biên độ tiếng vang ΔNd và thay đổi độ nhạy phát hiện (báo động) ΔSd không quá 1 dB. |
| Lỗi lấy mẫu kỹ thuật số |
Biến thiên biên độ tín hiệu tối đa đến tối thiểu không được lớn hơn ±5% chiều cao màn hình |
| Thời gian đáp ứng của máy dò khuyết tật kỹ thuật số |
Thời gian phản hồi của máy phát hiện khuyết tật kỹ thuật số không được vượt quá 5ms. |
|
Biên độ khoảng cách
đặc trưng
|
Đầu dò sóng ngang phát hiện các lỗ ngang có cùng khẩu độ và đường dẫn âm thanh khác nhau; đầu dò 0° phát hiện đáy phẳng lớn với các đường truyền âm khác nhau và chênh lệch ΔW của chiều cao sóng phản xạ phải đáp ứng các yêu cầu sau:
Đầu dò 0°: ΔW ≤ 12dB trong phạm vi từ độ sâu 20 mm đến phạm vi cao nhất của đường cong đặc tính biên độ phạm vi; ΔW ≤ 8dB trong phạm vi từ điểm cao nhất của đường cong đặc tính biên độ khoảng cách đến độ sâu 150mm:
Đầu dò 37°: ΔW≤12dB trong phạm vi từ độ sâu 20 mm đến phạm vi cao nhất của đường cong đặc tính biên độ phạm vi; ΔW<8dB trong phạm vi từ điểm cao nhất của đường cong đặc tính biên độ khoảng cách đến độ sâu 150mm;
Đầu dò 70°: ΔW ≤ 12 dB trong khoảng từ 10mm đến 70mm tương ứng với độ sâu phát hiện.
|
| SNR |
Đầu dò O°: Phát hiện bề mặt đáy trên khối kiểm tra, khi chiều cao sóng đạt 80%, biên độ nhạy tĩnh lớn hơn hoặc bằng 24 dB; tỷ lệ tín hiệu trên tạp âm không nhỏ hơn 16 dB.
Đầu dò 37°: phát hiện lỗ vít và vết nứt phía trên 3 mm ở độ nghiêng 37° trên khối kiểm tra, làm cho hai sóng bằng nhau, khi chiều cao sóng đạt 80%, biên độ nhạy tĩnh lớn hơn hoặc bằng 22dB; tỷ lệ tín hiệu trên tạp âm không nhỏ hơn 8dB.
Đầu dò 70°: Trên khối thử nghiệm, sóng thứ cấp được sử dụng để phát hiện lỗ đáy phẳng φ4mm. Khi chiều cao sóng đạt 80%, biên độ nhạy tĩnh lớn hơn hoặc bằng 20dB; tỷ lệ tín hiệu trên tạp âm không nhỏ hơn 10dB.
|
| Thặng dư độ nhạy |
Đầu dò 0°: phát hiện bề mặt đáy 110mm của khối kiểm tra, khi sóng cao tới 80%, biên độ nhạy không nhỏ hơn 36dB
Đầu dò 37° và đầu dò 70°: Phát hiện lỗ xuyên qua lỗ Φ3×65 trên khối kiểm tra, biên độ nhạy không nhỏ hơn 40dB khi sóng cao tới 80%
|
| Khả năng phát hiện khuyết tật động (khả năng phát hiện khuyết tật) |
Với các đầu dò dành riêng cho đường ray 0°, 37°, 70°, có thể tìm thấy tất cả các lỗi thủ công trên khối kiểm tra so sánh đường ray ngoại trừ vết nứt hướng xuống 15° và đưa ra các chỉ báo cảnh báo tương ứng. |
| Chế độ điều chỉnh cổng báo động |
Vị trí bắt đầu, chiều rộng và mức độ của cổng báo động có thể được điều chỉnh bằng tay |
| Chế độ báo động |
Báo động thời gian thực (báo động sóng đến và báo động mất sóng)
Báo động sóng đôi lỗ vít
Trì hoãn một trong hai báo động
|
| Chỉ báo cảnh báo |
Chế độ báo động âm thanh và ánh sáng, âm lượng và tần số báo động có thể được điều chỉnh. |
| Đo dạng sóng |
Tự động đo và hiển thị đường truyền âm thanh cao nhất, khoảng cách ngang và dọc trong cổng. |
| Đường cong tăng |
Người dùng có thể điều chỉnh đường cong khuếch đại (8 điểm) theo nhu cầu thực tế. |
| Hồ sơ phát hiện lỗ hổng |
Bản ghi dữ liệu đầy đủ (lên tới 50 km), dữ liệu có thể được xuất và phát lại |
| Phương thức nhập hoạt động |
Đầu vào màn hình cảm ứng |
| Trưng bày |
Độ phân giải1280×800 |
| Màn hình cảm ứng |
Điện dung, độ bền cao, chống trầy xước,
hỗ trợ chữ viết tay
|
| Cổng |
USB 2.0
Mạng LAN 100Mbps
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
|
| Quyền lực |
DC 12V (bộ pin lithium) |
| thời gian làm việc |
≥8h |
| Dung tích bình chứa nước |
≥20L |
| Độ chính xác hiển thị hình ảnh loại B |
Cả tọa độ và trục hoành đều là 2 mm |
| Độ chính xác của bánh xe mã |
2mm |
| Tốc độ phát hiện lỗ hổng |
Tối đa 5,0km/h |
| Nhiệt độ làm việc |
-15oC～45oC |
| Kích thước |
Kích thước tổng thể của xe trong tình trạng hoạt động là khoảng 780mm × 290mm × 1006mm. |
| Cân nặng |
Khung nặng khoảng 24kg; dụng cụ siêu âm khoảng 2,4kg; pin của thiết bị là 830g; thiết bị đầu cuối hoạt động (máy tính bảng ba bằng chứng) là 730g; xe đẩy được trang bị 5 nhóm đầu dò nặng khoảng 1,4kg. |
1. Giới thiệu về Máy dò khuyết tật siêu âm đường ray kỹ thuật số FD-GT-20
Máy dò khuyết tật đường sắt FD-GT-20 là thế hệ thứ ba của các sản phẩm kỹ thuật số hoàn toàn của Tập đoàn HUATEC với màn hình màu TFT và xe đẩy nhẹ dùng cho hệ thống đường sắt. Theo tiêu chuẩn Máy kiểm tra đường ray TB/T 2340-2012 UT do Bộ Đường sắt (Trung Quốc) ban hành, thiết bị này có khả năng phát hiện công việc đối với loại đường ray có kích thước từ 43 ~ 75kg/m. Nó phát hiện một cách hiệu quả các sai sót khác nhau ở đầu, trang web vàmặt bíchcủa đường sắt, áp dụng cho đường sắt, đường sắt cao tốc và tàu điện ngầm.
Thiết bị sử dụng máy chủ siêu âm + chế độ thiết bị đầu cuối hoạt động và kết nối qua WIFI không dây. Đồng thời cải thiện trải nghiệm vận hành của khách hàng, chức năng Internet plus của thiết bị có thể được mở rộng để thực hiện nhiều chức năng khác nhau như phân tách phát hiện người-máy, dữ liệu trực tuyến, lưu trữ thời gian thực ngoại tuyến, định vị GPS, lưu trữ đám mây dữ liệu, v.v. Và bạn có thể tùy chỉnh thiết bị đầu cuối hoạt động siêu âm của riêng mình theo nhu cầu riêng của khách hàng.
2. Tính năng
(1) Khung xe đẩy nhỏ gọn, bền bỉ và dễ bảo trì;
(2) Bình chứa nước hộp dụng cụ tích hợp dung tích lớn;
(3) Giá đỡ đầu dò nâng tích hợp, đầu dò dễ tháo và thay thế;
(4) Kích thước nhỏ và di động, với bảng điều khiển cảm ứng ba lớp công nghiệp;
(5) Các chỉ số hoạt động xuất sắc, phù hợp với các tiêu chuẩn liên quan;
(6) Hỗ trợ định vị GPS, lưu trữ đám mây dữ liệu, nhận dạng giọng nói tự động và các chức năng khác;
(7) Một ứng dụng chức năng đáp ứng nhu cầu phát hiện khuyết tật.

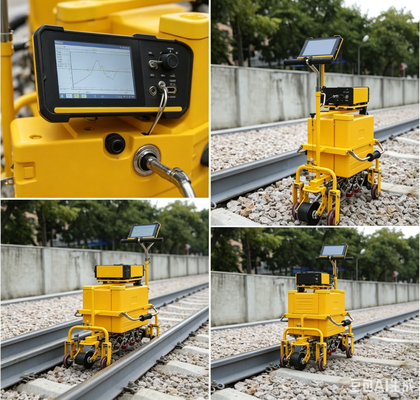

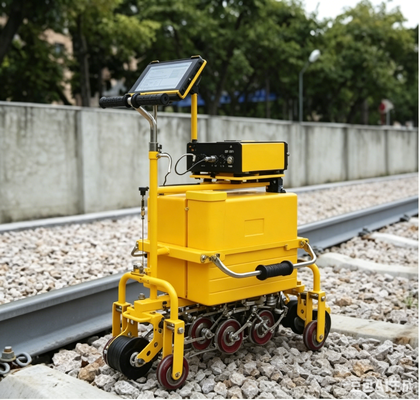

3. Cấu trúc ngoại hình xe đẩy
4. Cấu trúc ngoại hình của dụng cụ
Dụng cụ nhỏ và di động, kích thước tổng thể: 94X222X225mm, trọng lượng tịnh khoảng 1,8kg
5.Bình chứa nước hộp dụng cụ tích hợp dung tích lớn
Bình chứa nước bằng nhựa chứa đầy nước có dung tích 20L.
6. Giá đỡ đầu dò tích hợp
Tất cả các đầu dò đều được đóng ở phía dưới xe, có thể nâng lên hoặc tháo ra bằng một cách duy nhất, đầu dò có thể tháo ra và thay thế thuận tiện hơn.
7. Máy tính bảng ba ngăn công nghiệp
Máy tính bảng màn hình cảm ứng ba lớp công nghiệp, chống bụi, chống thấm nước và chống sốc.
8. Phần mềm ứng dụng phát hiện lỗ hổng dành riêng cho thiết bị
Đối với đặc tính hoạt động của bảng điều khiển cảm ứng, phần mềm ứng dụng được thiết kế đặc biệt giúp việc lựa chọn chức năng và điều chỉnh thông số dễ dàng hơn.
9. Phần mềm phát lại dữ liệu phát hiện lỗ hổng máy tính
Tốc độ phát lại dữ liệu có thể điều chỉnh được, hỗ trợ phát lại thông minh, sàng lọc sự kiện, thống kê, tìm kiếm dữ liệu, in, xuất và các chức năng khác.
Phụ lục 1. Đặc điểm và tính năng
- Ngoại hình của máy chủ nhỏ gọn, chắc chắn và nhẹ, vàlắp ráp và tháo gỡ rất đơn giản. Khả năng thích ứng môi trường tốt, nhiệt độ môi trường làm việc -15 ° C ~ 45 ° C, thời gian làm việc liên tục không dưới 8 giờ, chống rung và chống nhiễu, cấp bảo vệ IP65.
- Máy chủ có nhiều kênh phát hiện lỗ hổng (nhiều đầu dò có thể được kết nối ở các góc khác nhau) và chu trình chia sẻ thời gian tuần tự hoạt động.
- Các đầu dò 0, 37 và 70 độ được thiết kế để phát hiện đầy đủ các bộ phận chính của đường ray.
- Cấu trúc máy chủ có dạng "máy chủ + máy khách". "Máy chủ", máy chủ (không có đầu vào và hiển thị), là mô-đun siêu âm kênh 1-N; "máy khách" là thiết bị đầu cuối hoạt động (đầu vào và hiển thị), máy chủ và máy khách (thiết bị đầu cuối hoạt động) thông qua kết nối mạng LAN (hoặc WIFI không dây) có dây để liên lạc mạng.
- Mạch truyền chế độ kích thích xung sóng vuông âm
- Bộ lọc tương tự làm tăng tỷ lệ tín hiệu máy chủ trên tạp âm.
- Độ lợi kênh là sự kết hợp giữa “độ lợi cơ bản” + “độ lợi bù”.
- Phạm vi phát hiện, tốc độ âm thanh của vật liệu và độ dịch chuyển xung được đặt tự động theo loại đường ray đã chọn.
- Các chức năng của các thông số cơ bản siêu âm thông thường được điều chỉnh thủ công (phạm vi phát hiện, vận tốc âm thanh vật liệu, điểm 0 của đầu dò, cạnh đầu, góc, vị trí bắt đầu cổng, chiều rộng và mức độ, v.v.).
- Với chức năng từ chối.
- Tần số lặp lại kênh được cố định ở mức 400 Hz trên mỗi kênh.
- Với chức năng kiểm tra kênh.
- Nó có chức năng hiển thị A, B và A+B.
- Với chức năng báo động âm thanh và ánh sáng.
- Với chức năng nhắc nhở bằng giọng nói.
- Quá trình thực hiện xe có chức năng cảnh báo quá tốc độ.
- Nó có chức năng tự động đo đường truyền âm thanh, khoảng cách ngang và dọc của sóng cao nhất trong cổng báo động.
- Nó có chức năng đánh dấu (chấn thương, số đường, xe tiến, lùi, v.v.).
- Chức năng đường cong bù tích hợp, đường cong có thể được chỉnh sửa (mới, sửa đổi, xóa).
- Âm lượng và tần số báo động có thể được điều chỉnh cho từng kênh.
- Với chức năng lỗi khớp nối đầu dò phát hiện.
- Cổng kênh, dạng sóng, chỉ báo cảnh báo, chỉ báo hướng đầu dò, chỉ báo góc đầu dò, chức năng tùy chỉnh màu kênh hiển thị B.
- Với chức năng tùy chỉnh màu nền giao diện hiển thị.
- Người dùng có thể tùy chỉnh tham số công việc bổ sung.
- Chức năng ghi lại đầy đủ phát hiện lỗ hổng
- Chức năng quản lý dữ liệu phát hiện lỗ hổng (lưu, xóa, gọi lại, phát lại, xuất).
- Phần mềm máy chủ và thiết bị đầu cuối vận hành có thể được nâng cấp thông qua ổ flash USB bên ngoài.
- Với chức năng nhập thao tác trên màn hình cảm ứng, có thể kết nối bàn phím Bluetooth bên ngoài.
- Với chức năng thông tin vị trí GPS.
- Với màn hình hiển thị tốc độ ngay lập tức.
- Với chức năng kiểm tra số km.
- Nó có chức năng đấm.
- Chức năng đóng băng dạng sóng.
- Giao tiếp mạng (Đã kết nối với thiết bị đầu cuối vận hành)
- Phát lại dữ liệu trên máy tính của bạn
- Với chức năng trình diễn vận hành phần mềm thiết bị, có thể được sử dụng để đào tạo người sử dụng thiết bị
