Thông tin chi tiết sản phẩm:
|
| Tần số lặp lại xung: | 10-2000Hz | Phạm vi phát hiện: | 0-10000 mm, ở vận tốc thép |
|---|---|---|---|
| Màn hình hiển thịReject (loại bỏ): | 0 đến 80% chiều cao toàn màn hình | Chế độ kiểm tra: | Tiếng vang xung, phần tử kép và truyền qua |
| MTLVEL(m/s): | 1000～10000m/s | Phạm vi động: | ≥38dB |
| giải quyết quyền lực: | >40dB(5P14) | ||
| Làm nổi bật: | Máy phát hiện lỗi siêu âm kỹ thuật số,Máy kiểm tra vết nứt NDT,Máy phát hiện lỗi sơ đồ hàn |
||

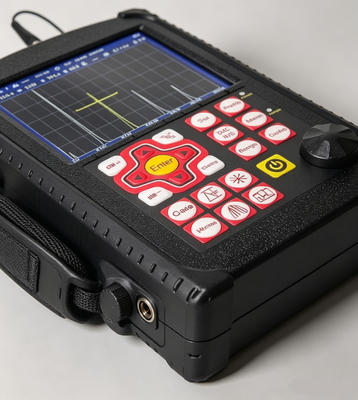

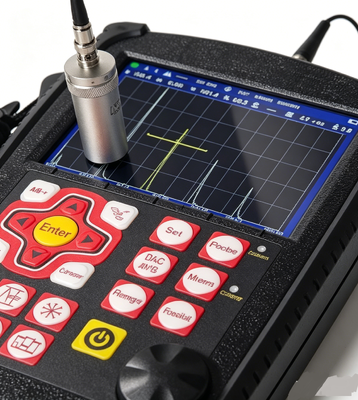

Máy dò lỗ hổng siêu âm kỹ thuật số FD-310A DAC AVG Sơ đồ mối hàn AWS Phạm vi kiểm tra 0-10000mm Đầu ra báo cáo PDF Máy kiểm tra vết nứt NDT công nghiệp
★Hộp thoại tương tác thân thiện với người dùng hỗ trợ các hoạt động như Hiệu chỉnh, tạo đường cong, v.v.
★Tất cả công cụ bạn cần: DAC, AVG, AWS,Sơ đồ hàn,vân vân.
★Tần số lặp xung: Điều chỉnh chính xác 10-2000Hz, quét tốc độ cao, không bỏ sót.
★Tỷ lệ tín hiệu trên nhiễu cao, tiếng vang rõ ràng và ổn định, thiết kế chống ồn, hoàn hảo cho điều kiện làm việc khắc nghiệt.
★AD 10 chữ số, lấy mẫu tốc độ cao dẫn đến sơ đồ tiếng vang tốt hơn với tất cả các chi tiết. Nhạy cảm và có thể phát hiện ngay cả những sai sót nhỏ.
★Màn hình màu sắc trung thực rõ ràng. Giao diện người dùng hữu ích giúp thao tác dễ dàng hơn nhiều.
★Lưu trữ dữ liệu USB không giới hạn., Xuất báo cáo PDF.
Thông số kỹ thuật
| Phạm vi | 0-10000 mm, ở vận tốc thép |
| Vận tốc vật chất | 1000～10000m/giây |
| Tần số lặp lại xung | 10-2000Hz |
| Dải động | ≥38dB |
| tuyến tính |
Ngang: +/-0,2% FSW, Dọc: 0,25% FSH, Độ chính xác của bộ khuếch đại +/-1 dB |
| Sức mạnh giải quyết | >40dB(5P14) |
| Độ nhạy rời | >65dB |
| Từ chối (đàn áp) | Chiều cao toàn màn hình từ 0 đến 80%, thiết lập độc lập 500, mọi tiêu chí đều có thể được nhập tự do, chúng tôi có thể làm việc trong cảnh mà không cần khối kiểm tra |
| Ký ức lớn | 1000 Một đồ thị |
| Chế độ kiểm tra | Tiếng vang xung, phần tử kép và truyền qua |
| Các loại đầu dò | Đường thẳng đơn, Góc đơn, Đường thẳng Daul, Daul Anlge, Thông qua |
| Màn hình cổng | Hai cổng độc lập có thể điều khiển được trên toàn bộ phạm vi quét |
| Đơn vị | Inch hoặc milimet |
| Yêu cầu về nguồn điện | Nguồn điện xoay chiều 100-240 VAC, 50-60 Hz |
| Độ trễ hiển thị | -20 đến 3400 µs |
| Độ trễ thăm dò/Độ lệch bằng 0 | 0 đến 99,99µs |
| Bộ pin Li-ion có thể sạc lại bên trong | 7.2V ở mức 5600 mAh, thời gian hoạt động danh nghĩa 10 giờ tùy thuộc vào độ sáng màn hình,Thời gian sạc lại thông thường là 4 giờ |
| Cao×W×D(mm) | 240×160×45 (mm) |
| Nhiệt độ hoạt động |
-10oCđến 50oC,Nhiệt độ bảo quản: -30oCđến 50oC |
| Năng lượng xung | Có thể lựa chọn 200V, 300V, 400V, 500V |
| Chỉnh lưu | Nửa sóng dương, nửa sóng âm, sóng toàn phần, Hệ thống RF |
| Độ nhạy | Tối đa 110 dB ở độ phân giải có thể lựa chọn 0,1, 1,0, 2,0, 6,0 dB |
| Kết nối đầu dò | BNC hoặc LEMO |
Vui vẻhành động
Tự động hiển thị vị trí khuyết tật chính xác (Độ sâu d,cấp độ p,khoảng cách s,biên độ,sz dB,ф).
Định cỡ lỗ hổng: Tự động định cỡ lỗ hổng bằng AVG/AVG hoặc DAC, tăng tốc độ báo cáo về việc loại bỏ hoặc chấp nhận lỗi.
Tự động hiệu chỉnh đầu dò Điểm 0, Góc, Cạnh trước và Vận tốc vật liệu.
Thuận tiện trong việc chế tạo và sử dụng DAC và AVG để đánh giá tiếng vang, đường cong có thể được sửa đổi và bù đắp.
Kết nối đĩa U,thiết bị có thể nhận được bộ nhớ không giới hạn, đưa ra các báo cáo PDF và hệ thống Upadte.
Sơ đồ hàn.
Có 15 tiêu chuẩn trong đơn vị.
AWS D1.1.
Tính năng Chỉnh sửa bề mặt cong.
Chức năng đo chiều cao vết nứt.
Cổng phóng to:trải rộng phạm vi cổng trên toàn bộ chiều rộng màn hình.
Chức năng tự động tăng.
Phong bì: Hiển thị đồng thời A-scan trực tiếp ở tốc độ cập nhật 60 Hz và đường bao của A-scan
trưng bày.
Giữ đỉnh: So sánh dạng sóng đỉnh đông lạnh với A-Scan trực tiếp để dễ dàng diễn giải kết quả kiểm tra.
Quét đóng băng:Màn hình đóng băng giữ dữ liệu dạng sóng và đường dẫn âm thanh.
Báo thức:Tiếng bíp và đèn LED.
Đồng hồ thời gian thực.
Điền vào tiếng vang.
Đánh dấu bắt giữ.
Màu vang vọng trong Cổng.
