HPA-620 Máy phát hiện lỗi siêu âm đa chức năng hỗ trợ các đầu dò hai mảng và dụng cụ NDT quét tự động

HPA-620 Máy phát hiện lỗi siêu âm đa chức năng hỗ trợ các đầu dò hai mảng và dụng cụ NDT quét tự động
HPA-620 Máy phát hiện lỗi siêu âm đa chức năng hỗ trợ các đầu dò hai mảng và dụng cụ NDT quét tự động HPA-620 Máy phát hiện lỗi siêu âm đa chức năng hỗ trợ các đầu dò hai mảng và dụng cụ NDT quét tự động

Hình ảnh lớn :  HPA-620 Máy phát hiện lỗi siêu âm đa chức năng hỗ trợ các đầu dò hai mảng và dụng cụ NDT quét tự động

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HUATEC
Chứng nhận: CE
Số mô hình: HPA-620
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD42090/set - USD47580/set
chi tiết đóng gói: bao bì carton bên ngoài
Thời gian giao hàng: 20-30 ngày làm việc sau khi nhận được khoản thanh toán của bạn
Điều khoản thanh toán: T/T, Liên minh phương Tây, PayPal, L/C.
Tiếp xúc

HPA-620 Máy phát hiện lỗi siêu âm đa chức năng hỗ trợ các đầu dò hai mảng và dụng cụ NDT quét tự động

Sự miêu tả
Trưng bày: 10Màn hình cảm ứng.4 inch Kho: Nội bộ: 64GB; Bên ngoài: Đĩa flash USB
AC: 100V~240V 50Hz/60Hz Xếp hạng bảo vệ xâm nhập: IP65
Làm nổi bật:

Máy phát hiện lỗi siêu âm với hai đầu dò

,

Công cụ NDT cho quét tự động

,

Máy phát hiện lỗi đa chức năng với bảo hành

Máy dò khuyết tật siêu âm đa chức năng HPA-620 Hỗ trợ đầu dò mảng kép & Thiết bị NDT quét tự động

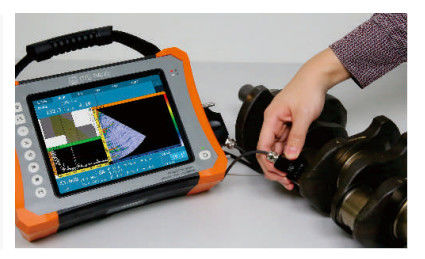

HPA-620 là máy dò khuyết tật Phased Array 32:128PR di động.

Nó được trang bị mô-đun kiểm tra siêu âm thông thường, mô-đun TOFD, mô-đun Phased Array thông thường, hỗ trợ quét đồng thời TOFD và Phased Array, cũng như các đầu dò mảng kép. Với màn hình cảm ứng chống nước & dầu và khả năng ghi dữ liệu kiểm tra toàn khóa học,HPA-620 là thiết bị phát hiện lỗ hổng Phased Array tiên tiến.


tham số:

Kênh
Cách thức Chế độ PA chế độ UT chế độ TOFD
Con số 32:128 2 2
Thông số vật lý
Trưng bày Màn hình cảm ứng 10,4 inch
Nhập khẩu 1 IPEX, 4 C5
Cổng I/O 2 USB 3.0 (Máy chủ), 1 USB 2.0 (Máy chủ)
DP(DisplayPort) (có thể chuyển sang HDMI)
Wi-Fi
Cổng mã hóa LEMO 1B
Cổng vào/ra TTL
GPS Đúng
Kho Nội bộ: 64GB; Bên ngoài: Đĩa flash USB
Cân nặng 5kg (không có pin)
Kích thước 350 mm × 250 mm × 130 mm
(L×W×H)
AC 100V~240V 50Hz/60Hz
DC 13,5V
Loại pin Pin lithium
Dung lượng pin Pin đôi, mỗi pin <100Wh
Tuổi thọ pin ≥4,5h
Nhiệt độ Phạm vi nhiệt độ hoạt động: -10oC ~ 40oC
Phạm vi nhiệt độ lưu trữ: -20oC ~ 60oC
Đánh giá bảo vệ chống xâm nhập IP65
UT
PRF 25Hz~10kHz
Điện áp máy phát 75V~250V (tải 50Ω)
Độ rộng xung 30ns~1000ns, với bước là 5ns
Giảm xóc 400Ω, 80Ω
Tốc độ lấy mẫu 100 MHz
Băng thông 0,5 MHz~20 MHz (-3dB)
Nhận được 0,0dB~110,0dB
Thặng dư độ nhạy ≥60dB (băng thông hẹp), ≥52dB (băng thông rộng) (đầu dò 2.5P20, lỗ đáy phẳng 200mmφ2)
Lỗi tuyến tính dọc 3%
Lỗi tuyến tính ngang .10,1%
Nghị quyết ≥26dB(2.5P20)
Phạm vi động ≥30dB
Lọc Thông cao, thông thấp và nhiều băng thông hẹp
Chỉnh lưu RF (chế độ TOFD), toàn sóng, nửa sóng +, nửa sóng –
Kênh 2 kênh
Bảo hiểm tối đa 10000mm (trong sóng dọc thép)
Cổng A/B/G
Cổng sao đầy đủ
Chiều rộng cổng Cổng bắt đầu ở phạm vi đầy đủ
Ngưỡng cổng 1~99%
Báo thức Âm thanh/Quang học
Điểm đo Trước/Đỉnh
TCG 16
Mảng theo giai đoạn
Kênh 32:128
Khẩu độ tối đa 32 yếu tố
Phần tử tối đa 128 yếu tố
Luật tập trung ≥1024
Góc quét -89°~89°
Sự định cỡ Vận tốc, Độ trễ, TCG,ACG, Bộ mã hóa
Khối lượng kiểm tra 1000mm
Tăng góc tối thiểu 0,1°(tự động điều chỉnh)
Tốc độ lấy mẫu 100 MHz, 10bit
Chỉnh lưu Sóng đầy đủ
Chiều cao màn hình A-scan 800% chiều cao màn hình (Tối đa)
Tăng âm tương tự có thể điều chỉnh 80dB
PRF tối đa 20kHz
Điện áp máy phát 20V~110V(tải 50Ω)
Loại xung Sóng vuông lưỡng cực
Độ rộng xung 30ns~1000ns, bước là 5ns
Băng thông 0,5 MHz~20 MHz(-3dB)
Lọc Thông cao, thông thấp, nhiều băng thông hẹp
Kích hoạt Bộ mã hóa, dựa trên thời gian
Điểm đo Trước/Đỉnh
Đọc ra Biên độ; đường dẫn tia; nằm ngang; độ sâu
Độ phân giải đo 0,5mm
Chế độ quét L/S/C/D –quét
Độ dài quét ≥15 mét
Tốc độ quét ≥30 mm/giây


Đặc trưng:

Kênh kiểm tra

  • 38:128PR Mô-đun mảng theo pha
  • Quét đồng thời TOFD và Phased Array
  • Hỗ trợ đầu dò mảng kép
  • TOFD 2 kênh; Kiểm tra siêu âm thông thường 2 kênh

Chức năng của HPA-620 mang lại sự hài lòng cao cho các nhu cầu khác nhau của người dùng.


Mô-đun mảng theo giai đoạn

  • Kiểm tra mối hàn đối đầu thông thường; Kiểm tra mối hàn giáp mép thông thường (quét đồng thời TOFD và Phased Array)
  • Kiểm tra C-scan thông thường cho tấm
  • Kiểm tra bu lông thông thường
  • Kiểm tra ăn mòn thông thường
  • Kiểm tra TKY

mô-đun TOFD

  • Thiết lập tham số thủ tục; thiết lập tham số đầu dò và nêm

Người dùng có thể tính toán các thông số liên quan dựa trên các thông số của đầu dò và quy trình, bao gồm: PCS, phạm vi quét, phạm vi bao phủ đáy, góc bao gồm chùm tia.


Trưng bày

  • HPA-620 được trang bị màn hình TFT tiêu chuẩn công nghiệp 10,4 inch, thao tác bằng cảm ứng, mang lại khả năng hiển thị tối ưu dưới ánh sáng mạnh và ngoài trời.

Thiết kế thủ tục

  • Cung cấp các mô hình mô phỏng quy trình, HPA-620 cũng có thể xây dựng mô hình bằng cách nhập kích thước của đối tượng thông qua phần mềm CAD. Tùy chỉnh quy trình kiểm tra chuyên dụng của người dùng và cung cấp dịch vụ một cửa cho đầy đủ các giải pháp.

Phạm vi:

Ÿ Kiểm tra mối hàn thông thường

Ÿ Kiểm tra quét C theo từng giai đoạn của vật liệu Composite

Ÿ Kiểm tra bu lông và ống vít

Ÿ Kiểm tra mối nối PE

Ÿ Giải pháp kiểm tra mối hàn ống đường kính nhỏ

HPA-620 Máy phát hiện lỗi siêu âm đa chức năng hỗ trợ các đầu dò hai mảng và dụng cụ NDT quét tự động 0HPA-620 Máy phát hiện lỗi siêu âm đa chức năng hỗ trợ các đầu dò hai mảng và dụng cụ NDT quét tự động 1HPA-620 Máy phát hiện lỗi siêu âm đa chức năng hỗ trợ các đầu dò hai mảng và dụng cụ NDT quét tự động 2
