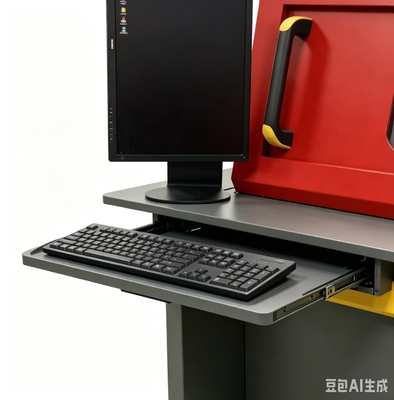

Máy chụp X quang Microfocus HDR-A90 Máy phát hiện bảng phẳng HD Thiết bị thử nghiệm kích thước và trống đa chức năng

Nguồn tia X

Kiểu

Đóng, microfocus

Điện áp ống tối đa

90kV

Dòng ống tối đa

200μA

Kích thước tiêu điểm

5μm

Chức năng

Tự động làm nóng trước

Máy dò tấm phẳng

Khu vực hiệu quả

130mm * 130mm

Kích thước pixel

85μm

Nghị quyết

1536*1536

Tốc độ khung hình

20 khung hình/giây

Góc nghiêng

60°

Bàn

Kích cỡ

530mm * 530mm

Khu vực có thể phát hiện

500mm * 500mm

Tải tối đa

10kg

Thiết bị

phóng đại

Hình học 200X

Hệ thống 1500X

Tốc độ kiểm tra

Tối đa 3,0 giây/điểm

Kích thước

1360mm (Dài) * 1365mm (Rộng) * 1730mm (Cao)

Cân nặng

1200kg

Nguồn điện

AC110-220V 50/60HZ

Công suất tối đa

1500W

Máy tính công nghiệp

CPU I5, RAM 8G, SSD 500GB

Trình hiển thị

Màn hình HDMI 24”

Sự an toàn

Rò rỉ bức xạ

Không rò rỉ, tiêu chuẩn quốc tế: 1μSv/h

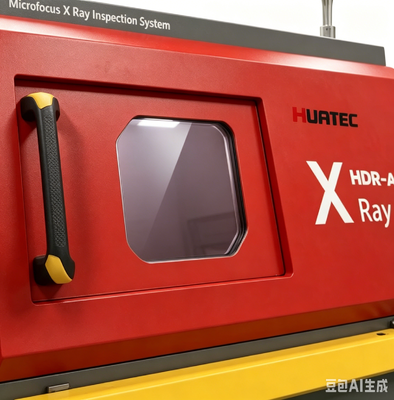

Cửa sổ quan sát bằng kính chì

Cửa sổ kính chì trong suốt che chắn bức xạ để quan sát trạng thái bên trong.

Khóa liên động an toàn cửa sổ và cửa sau

Khi người dùng mở cửa sổ hoặc cửa sau, ống tia X sẽ tắt ngay lập tức. Khi cửa sổ hoặc cửa sau mở, người dùng không thể bật máy X-quang.

Công tắc an toàn điện từ

Khóa khi bật tia X, người dùng không thể mở cửa sổ quan sát.

Dừng khẩn cấp

Bên cạnh vị trí thao tác nhấn để tắt nguồn

Bảo vệ ống

Người dùng không thể rời khỏi phần mềm nếu bạn không đóng ống tia X.

Mô-đun chức năng

Hoạt động

Bàn phím và chuột có thể hoàn thành mọi thao tác

Ống tia X

điều khiển

Sử dụng chuột để nhấp vào nút X có thể bật hoặc tắt tia X. Giá trị hiện tại và điện áp ống thời gian thực sẽ hiển thị bên cạnh, người dùng có thể nhấp vào nút tăng giảm hoặc kéo thanh trượt hoặc gõ để điều chỉnh.

Thanh trạng thái

Biểu thị trạng thái khóa liên động, trạng thái làm nóng trước và trạng thái tia X bằng cách nhấp nháy xen kẽ màu đỏ và xanh lục.

Điều chỉnh hiệu ứng hình ảnh

Độ sáng, độ tương phản và mức tăng của hình ảnh có thể được điều chỉnh tự do để đạt được kết quả như ý.

Danh sách sản phẩm

Người dùng có thể lưu các tham số kiểm tra như vị trí trục Z, độ sáng, độ tương phản và mức tăng, đồng thời có thể gọi trực tiếp các tham số khi kiểm tra cùng một sản phẩm, để nâng cao hiệu quả kiểm tra.

Điều hướng

cửa sổ

Sau khi camera chụp ảnh bàn, bạn nhấn vào bất kỳ vị trí nào trong ảnh, bảng sẽ di chuyển đến nơi bạn nhấn và hiển thị trên màn hình.

Trạng thái trục chuyển động

Hiển thị tọa độ thời gian thực.

Kết quả kiểm tra

Các kết quả đo (tỷ lệ khoảng trống, khoảng cách, diện tích, v.v. do người dùng đặt) hiển thị theo thứ tự.

Kiểm soát tốc độ

Tốc độ di chuyển của mỗi trục có thể được điều chỉnh chậm, bình thường và nhanh.

Tỷ lệ khoảng trống

đo lường

Tính toán tự động

Bấm vào hai điểm để xác định một hình chữ nhật. Phần mềm tự động tìm và đo cạnh của bóng hàn trong hình chữ nhật, miếng đệm và các khoảng trống bên trong, đồng thời có thể lấy dữ liệu về tỷ lệ khoảng trống, diện tích của bóng hàn, chu vi, tỷ lệ khoảng trống lớn nhất, chiều dài và chiều rộng, đồng thời biểu thị NG hoặc OK bằng màu đỏ và xanh lục.

Điều chỉnh thông số

Người dùng có thể điều chỉnh ngưỡng thang độ xám, pixel, độ tương phản, lọc kích thước và các thông số khác để có được kết quả tính toán tự động chính xác.

Thêm khoảng trống

bằng tay

Người dùng có thể vẽ một đa giác hoặc một hình tự do và tính toán nó dưới dạng khoảng trống trong tỷ lệ khoảng trống.

Cứu

thông số

Người dùng có thể lưu các tham số như ngưỡng thang độ xám, pixel, độ tương phản, lọc kích thước và các tham số khác, đồng thời có thể gọi trực tiếp các tham số khi phát hiện cùng một sản phẩm để nâng cao hiệu quả phát hiện.

Chức năng đo khác

Khoảng cách

Bấm vào điểm A và B để đặt làm đường cơ sở, sau đó bấm vào điểm C để đo khoảng cách theo chiều dọc từ điểm C đến đường cơ sở.

Tỷ lệ khoảng cách

Nó chủ yếu được sử dụng để đo tốc độ hàn của lỗ xuyên qua. Đặt thêm một điểm “D” ngoài khoảng cách. Chia khoảng cách thẳng đứng từ điểm D đến đường cơ sở cho khoảng cách thẳng đứng của điểm C, để thu được tỷ lệ phần trăm của khoảng cách thẳng đứng của D và C.

Góc

Bấm vào điểm A và B để đặt làm đường cơ sở, sau đó bấm vào điểm C để đo góc giữa tia BA và BC.

Bán kính

Nó chủ yếu được sử dụng để đo các thành phần tròn như quả bóng hàn. Nhấp vào ba điểm để xác định hình tròn và đo chu vi, diện tích và bán kính.

Chu vi

Nó chủ yếu được sử dụng để đo các thành phần hình vuông, nhấp vào hai điểm để xác định hình vuông, đo chiều dài, chiều rộng và diện tích.

Kiểm tra tự động

Cài đặt thủ công

Người dùng có thể đặt bất kỳ vị trí nào trên bàn làm điểm kiểm tra, phần mềm sẽ tự động kiểm tra và lưu ảnh.

Mảng

Đối với các điểm kiểm tra thông thường, người dùng chỉ cần thiết lập 2 điểm kiểm tra và số hàng, cột, phần mềm sẽ tự động kiểm tra từng điểm và lưu lại hình ảnh.

Tự động

nhận dạng

Đối với các điểm kiểm tra có đặc điểm rõ ràng, phần mềm sẽ tự động xác định vị trí, thực hiện đo và lưu hình ảnh.
