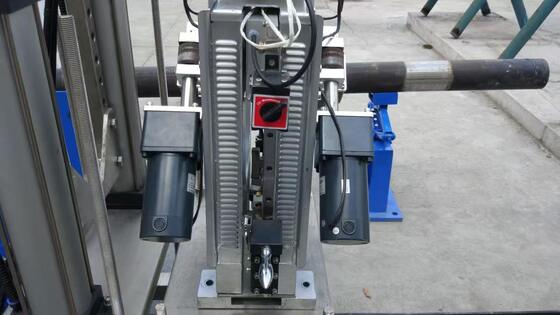

Máy thử nghiệm MFL ống khoan di động HMTD Thiết bị kiểm tra khiếm khuyết ống khoan dầu mỏ tại chỗ

1  Giới thiệu chung

Nếu ống khoan không được kiểm tra trước khi sử dụng, mức độ hư hỏng không thể hiểu được và chất lượng không thể đảm bảo. Nó có thể gây lỗ, gãy và các tai nạn khác trong quá trình khoan,Công nghệ thử nghiệm ống khoan không phá hoại là một phương pháp thực tế và hiệu quả để phát hiện các khiếm khuyết ống khoan.Nó có thể phát hiện và kiểm soát lỗ hổng ăn mòn ống khoan một cách kịp thờiTăng cường kiểm tra không phá hủy của ống khoan dưới lỗ được sử dụng trong các mỏ dầu ở đất nước tôi, which can improve the reliability of downhole drill pipe use and reduce Drilling engineering costs are an important way to improve economic efficiency and promote the development of my country’s petroleum strategy.

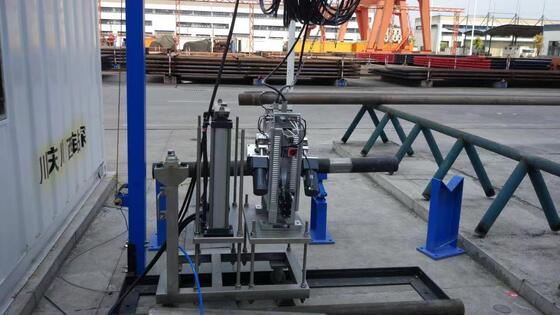

 Một hệ thống phát hiện khu vực mù vi mô vi của ống khoan thực địa di động được sử dụng để phát hiện khu vực mù vi của ống khoan với các thông số kỹ thuật khác nhau, để giám sát chất lượng và an toàn của ống khoan.Hệ thống bao gồm một thiết bị thăm dò, một thiết bị điều khiển thăm dò, một xe nâng ống khoan, một hộp cung cấp điện, một máy tính và một thẻ thu thập.Sau khi ống khoan đi vào khu vực kiểm tra, xe nâng đi bộ đặt các thiết bị thăm dò trên cơ thể ống khoan thanh kiểm tra, nâng thanh khoan, and the probe instrument automatically scans along the drill rod under the drive of the probe driving device for flaw detection The drill pipe flaw detection status is transmitted to the computer through the signal line and analyzed by the analysis and processing software to form a test reportSau khi phát hiện lỗi được hoàn thành, chiếc xe trượt xuống, ống khoan được hạ xuống, và xe trượt trở lại để cho phép đầu dò trượt ra khỏi ống khoan.Đặc điểm của nó là cấu trúc nhỏ gọn, kích thước nhỏ, trọng lượng nhẹ, dễ di chuyển và lắp ráp, không gian nhỏ để phát hiện, có thể được sử dụng cả bên trong và bên ngoài nhà máy, quy trình phát hiện đơn giản và tiêu chuẩn, tốc độ phát hiện nhanh,và khu vực mù phát hiện nhỏNó không chỉ có tốc độ và hiệu quả của thiết bị thử nghiệm cố định quy mô lớn, mà còn có tính di động và linh hoạt của thiết bị thử nghiệm quy mô nhỏ như siêu âm.Nó giải quyết các vấn đề của các khu vực mù phát hiện lớn của thiết bị phát hiện ống khoan hiện tại, khối lượng thiết bị lớn, giá cao, bảo trì khó khăn, khó di chuyển và lắp ráp, không gian lớn khi sử dụng và cần các xưởng chuyên dụng, khu vực mù phát hiện lớn,và cường độ lao động nặngVấn đề chờ đợi để lấp đầy khoảng trống trong nước

2.Thành phần hệ thống

Hệ thống phát hiện lỗi chủ yếu bao gồm ba phần: một đầu dò phát hiện di động, một bảng điều khiển di động và một hệ thống xử lý tín hiệu máy tính

3Nguyên tắc phát hiện hệ thống

Phương pháp phát hiện rò rỉ luồng từ tính hiện được công nhận là phương pháp phát hiện đáng tin cậy nhất cho vật liệu sắt từ ống.hiệu ứng phát hiện tốt, hoạt động đơn giản, khả năng chống nhiễu mạnh mẽ và ô nhiễm, và nó đã được thu được trong việc phát hiện khiếm khuyết của các thành phần dẫn điện từ khác nhau Nó có một loạt các ứng dụng.

Hệ thống sử dụng nguyên tắc phát hiện rò rỉ luồng từ (MFL) để phát hiện các khiếm khuyết (rạn nứt, lỗ, mòn, v.v.) trong ống khoan.Nguyên tắc cơ bản của phương pháp phát hiện Mfl dựa trên tính thấm cao của vật liệu sắt từNguyên tắc phát hiện được hiển thị trong hình (1) dưới đây. Độ thấm của ống khoan ở khi bị hư hỏng do ăn mòn hoặc lực bên ngoài nhỏ hơn nhiều so với ống khoan.Nó được nam châm dưới tác động của một từ trường bên ngoài. Khi không có khiếm khuyết trong ống khoan, hầu hết các luồng từ tính (được trừu tượng như đường trường từ tính) đi qua ống khoan, tại thời điểm này,luồng từ tính (được trừu tượng dưới dạng đường từ trường) được phân phối đồng đềuKhi có một khiếm khuyết trong ống khoan, luồng từ tính (đường trường từ tính) uốn cong và một phần của luồng từ tính (vùng từ tính) rò rỉ ra khỏi bề mặt của ống khoan.Các thành phần nhạy cảm từ tính được sử dụng để phát hiệnSự biến dạng của các trường từ này có thể thu thập thông tin về các khiếm khuyết trong các thành phần dẫn điện từ như thanh ống.
