Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy phát hiện lỗi hạt từ quang | Thời gian giao hàng: | 4 ~ 5 tháng |
|---|---|---|---|
| Tổng trọng lượng sau khi đóng gói: | 4000 Kg | Kích cỡ: | 6000(L)*2000(W)*2400(H) mm |
| khoảng cách điện cực: | 0 ~ 4000mm (có thể điều chỉnh) | Đường kính bên trong cuộn dây: | 15.000mm |
| Làm nổi bật: | Máy phát hiện lỗi hạt từ huỳnh quang,Máy phát hiện lỗi AC 15000A,Hai cuộn dây từ tính |
||

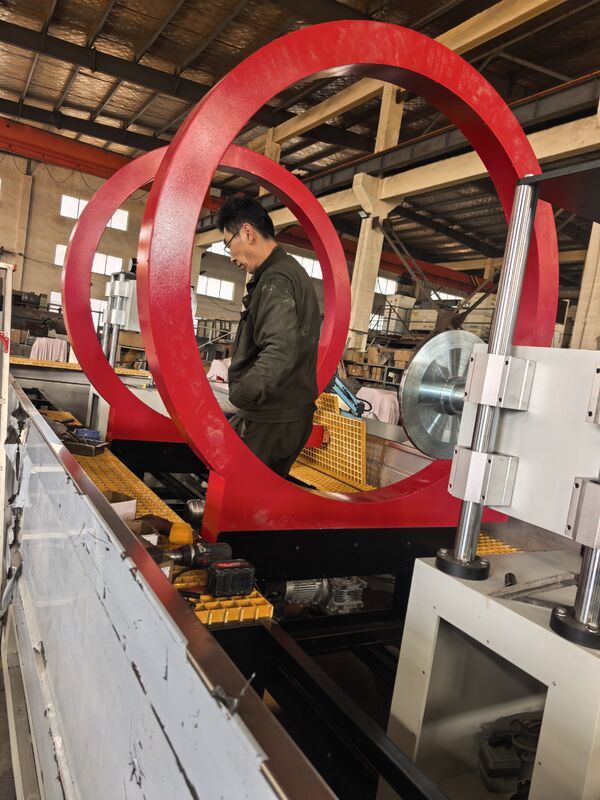

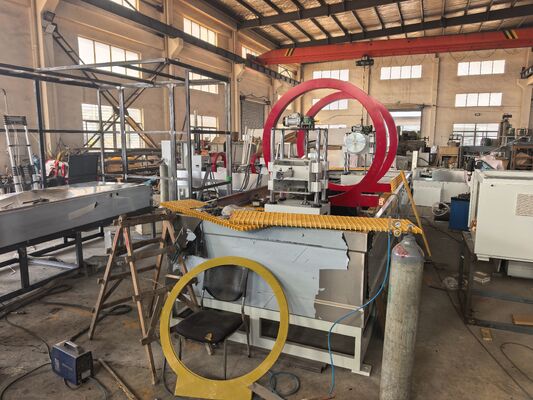

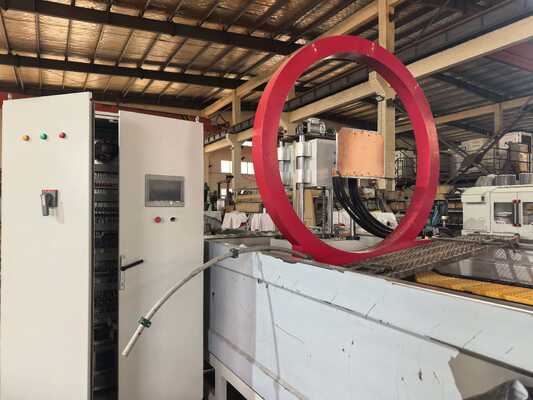

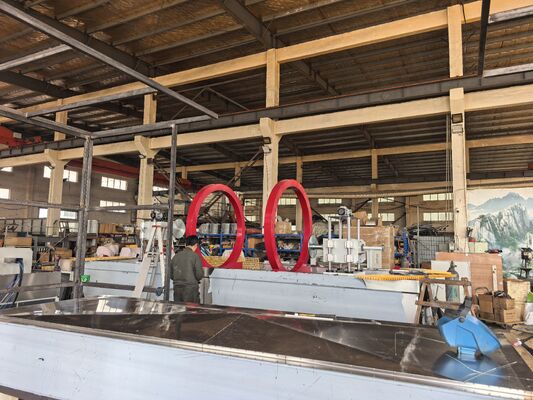

Máy dò khuyết tật hạt từ huỳnh quang AC 15000A Hai cuộn dây từ hóa
I. Nguyên tắc làm việc
Kiểm tra hạt từ tính sử dụng sự tương tác giữa từ trường rò rỉ tại vị trí khuyết tật của phôi và các hạt từ tính. Nó tận dụng sự khác biệt về độ thấm từ giữa các khuyết tật bề mặt và gần bề mặt (như vết nứt, vùi xỉ, vệt chân tóc, v.v.) của sản phẩm thép và độ thấm từ của thép. Sau khi từ hóa, từ trường ở các phần không liên tục của các vật liệu này sẽ bị biến dạng, dẫn đến rò rỉ từ thông một phần và tạo ra từ trường rò rỉ. Bằng cách lợi dụng đặc tính là từ trường rò rỉ tại vị trí khuyết tật có thể hấp thụ các hạt từ tính, Điều này thu hút bột từ tính tạo thành sự tích tụ bột từ tính tại vị trí khuyết tật - dấu vết từ tính. Trong điều kiện ánh sáng thích hợp, vị trí và hình dạng của khuyết tật sẽ được bộc lộ.
II. Tiêu chuẩn thực hiện
Máy dò khuyết tật hạt từ: GB/ T8290-2011
Điều kiện quan sát kiểm tra hạt từ: GB/T 5097-2020/ ISO 3059:2012
Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ: Phương pháp thử nghiệm hạt từ tính ASTM E1444-01
EU, tiêu chuẩn quốc tế: DIN EN ISO 9934-2-2003
III. Thông số kỹ thuật
| Phạm vi phát hiện: Phần (1), đường kính | ≤2500mm; Phần (2), chiều dài≤4 mét |
| Khoảng cách điện cực | 0 ~ 4000mm (có thể điều chỉnh) |
| Đường kính bên trong cuộn dây | 15.000mm |
| Dòng điện chu vi | AC 0~15000A RMS (với bộ điều khiển pha tắt nguồn) |
| Tiềm năng từ dọc | AC 0~18000AT RMS (với bộ điều khiển pha tắt nguồn) |
| Điện áp | DC 35V |
| Thời gian từ hóa | 0 ~ 5S |
| Phương pháp từ hóa | từ hóa chu vi, từ hóa dọc và từ hóa kết hợp |
| Phương pháp kẹp | Kẹp khí nén |
| Hiệu ứng khử từ | Từ tính dư dưới 0,5mT |
| Độ nhạy phát hiện lỗ hổng | Mẫu thử chuẩn A1 (15/50) được hiển thị rõ ràng |
| Cường độ tia cực tím | Cường độ ở khoảng cách 380mm từ bề mặt phôi đến bóng đèn cực tím không nhỏ hơn 4000uw/cm2 |
| Áp suất không khí | 0,4 ~ 0,8MPa |
| Hành trình kẹp | 0 ~ 50mm |
| Khoảng cách điện cực | 4 mét |
| Nguồn điện | AC ba pha năm dây 380V 50Hz |
| kích thước tổng thể | 6800 (L) ×2500 (W) ×4000 (H) (mm) |
| Cân nặng | Khoảng 5.000 kg |
V. Quy trình kiểm tra
Phần(1): Nâng và tải - Kẹp điện cực - phun huyền phù từ - từ hóa - Quan sát - Xoay bộ phận 90 độ, kiểm tra lần thứ hai - khử từ - dỡ tải
Phần(2): Nâng và chất tải - Kẹp điện cực - Phun huyền phù từ - từ hóa - Quan sát - khử từ - dỡ tải
