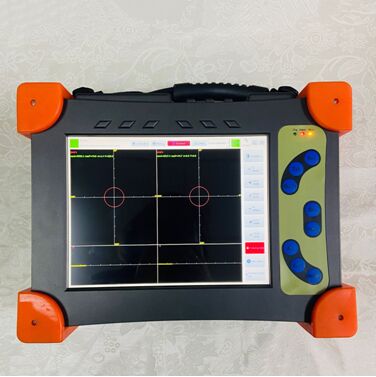

Detektor Celah Arus Eddy Frekuensi Ganda Mendeteksi Cacat Logam pada Bahan Logam

Máy dò khuyết tật dòng xoáy tần số kép phát hiện khuyết tật kim loại trong vật liệu kim loại

Dòng HUATEC HEF-600 là máy dò khuyết tật dòng xoáy mới của công ty chúng tôi, đây là một thiết bị tích hợp bốn chức năng như dòng xoáy thông thường, bộ nhớ từ tính (tùy chọn), máy đo độ dày (tùy chọn), đo độ dẫn điện (tùy chọn), phân loại độ cứng (tùy chọn), người dùng có thể chọn các chức năng phù hợp dựa trên các nhu cầu khác nhau, do đó có thể giảm hiệu quả chi phí phát hiện; đồng thời thiết bị được trang bị bộ xử lý lõi kép mạnh mẽ, hệ điều hành nhúng, Nó sử dụng công nghệ điện tử kỹ thuật số tiên tiến nhất, kỹ thuật kiểm tra bộ nhớ từ tính và công nghệ vi xử lý, nó có thể phát hiện các khuyết tật kim loại trong vật liệu kim loại và biết các loại hợp kim và điều kiện xử lý nhiệt, sự thay đổi độ dày, v.v. Nó có một menu hiển thị tất cả các cài đặt và tùy chọn menu, là một thiết bị kiểm tra dòng xoáy di động đa chức năng rất thiết thực, dễ vận hành, nhưng cũng có thể đo độ dẫn điện, độ dày lớp phủ không kim loại.

Dải tần số phát hiện: 50 Hz-10 MHz, độ lợi: 0-90.0 dB, pha: 0-359 độ, bao gồm cài đặt pha lift off, lựa chọn tải cân bằng trong kiểm tra tuyệt đối và vi sai, đáp ứng rộng rãi nhu cầu phát hiện của bạn. Nó có kích thước nhỏ và trọng lượng nhẹ, và thiết kế bao bì của nó đáp ứng các yêu cầu về công thái học. Pin lithium có thể sạc lại hiệu suất cao tích hợp, pin có thể hoạt động liên tục hơn 12 giờ. Vì vậy, nó lý tưởng cho các kỹ sư hiện trường, cho dù leo cầu thang, luồn lách vào lối vào hẹp, hay làm việc trên cao. Màn hình lớn, màn hình LCD màu độ phân giải cao có thể nhìn rõ dưới mọi điều kiện ánh sáng.

Thiết bị có thể thực hiện thao tác "ngu ngốc". Theo nhiệm vụ phát hiện yêu cầu, các tham số quy trình như tần số, độ lợi và pha được cài đặt trước bởi các chuyên gia. Trong phép đo thực tế, các tham số quy trình kiểm tra tương ứng có thể được điều chỉnh bất kỳ lúc nào. Người vận hành có thể làm việc mà không cần đào tạo đặc biệt trong thời gian dài.

Thiết bị di động này có sẵn trong ngành hàng không, vũ trụ, năng lượng và hóa dầu để kiểm tra trong quá trình sử dụng cho đồng, titan, nhôm, zirconi và các phép đo khác. Nó có thể ngăn chặn các dấu hiệu gây nhiễu do sự không đồng đều của vật liệu phôi, trầm tích, bụi bẩn và rung động để có độ chính xác tốt hơn. Do thiết kế kỹ thuật số hoàn toàn, có thể thiết lập quy trình kiểm tra tiêu chuẩn trong thiết bị, để người dùng thực hiện kiểm tra.

2. Thông số

*Màn hình lớn, đo lường cao 10,4 inch LCD màu

*Số tần số: tần số kép

*Dải tần số: 10 Hz ~ 10 MHz, bước nhảy: 1 / 5 / 10

*Độ lợi phần cứng: 0-40 dB, bước nhỏ nhất 0,1 dB, Độ lợi phần mềm: 0-99 dB, bước nhỏ nhất 0,1 dB

*Pha: 0 ~ 359 ° và 1 ° cho mỗi bánh răng

*Chế độ hiển thị: trở kháng, cơ sở thời gian, điểm và đường

*Lưu trữ dữ liệu 30GB cho giá trị và đồ họa

*Hệ điều hành: Linux 3.0

*Ngôn ngữ hoạt động: Tiếng Anh

*Thao tác đơn giản, nhắc nhở màn hình thời gian thực và đối thoại người-máy

*Trợ giúp đồ họa và văn bản phím nóng trực tuyến.

*Lọc kỹ thuật số: tần số thông cao và thông thấp có thể được đặt

*Hệ số lọc: 0-4000

*Cân bằng điện tử kỹ thuật số nhanh

*Đo biên độ và pha tự động / thủ công

*Cửa sổ báo động: Hình quạt, hình chữ nhật, hình tròn

*Lựa chọn nền của hệ tọa độ chữ nhật và hệ tọa độ cực

*Hiển thị lịch và thời gian tự động

*Nguồn điện: 110V ~ 220V (-20% ~ +20%) 50 ~ 60Hz, tiêu thụ điện 10W

*Pin lithium có thể sạc lại tích hợp

*Yêu cầu bộ chuyển đổi: DC15.6V, 6A

*Thời gian cấp nguồn pin: ≥8h

*Nhiệt độ làm việc: -10°C -50°C

*Độ ẩm tương đối: ≤80%

*Kích thước (W * H * T): 320 mm X 235mm X 103mm

*Trọng lượng: 3kg, bao gồm pin

*Cổng USB: 2 cổng

*Cổng RS-231: 1 cổng

*Đầu ra video: Đầu ra VGA tiêu chuẩn

*Đầu ra báo động: 8

*Đầu vào khởi động: 8

*Đầu vào bộ mã hóa: 1

*Kênh kiểm tra: 1-4

*Lái đầu dò: 1-16

*Chế độ hiển thị: Toàn đường cong, Làm trống

*Phát hiện: Toàn sóng, nửa sóng dương, nửa sóng âm, sóng RF

*Bộ lọc sóng: Lọc 3 cấp

3. Nguyên lý cơ bản

Máy dò khuyết tật dòng xoáy là một phương pháp kiểm tra không phá hủy dựa trên nguyên lý cảm ứng điện từ, phù hợp với vật liệu dẫn điện. Nếu một vật dẫn được đặt trong từ trường xoay chiều, sẽ có dòng điện cảm ứng trong vật dẫn, đó là dòng xoáy. Do sự thay đổi của các yếu tố khác nhau (như độ dẫn điện, độ từ thẩm, hình dạng, kích thước và khuyết tật) của bản thân vật dẫn, dòng điện cảm ứng sẽ thay đổi. Bằng cách sử dụng hiện tượng này, bản chất, trạng thái và khuyết tật của vật dẫn có thể được xác định.

Máy dò khuyết tật dòng xoáy là làm cho vật dẫn tiếp xúc gần với cuộn dây có dòng điện xoay chiều, và từ trường xoay chiều được thiết lập bởi cuộn dây. Từ trường xoay chiều đi qua vật dẫn và có cảm ứng điện từ với nó để thiết lập dòng xoáy trong vật dẫn. Dòng xoáy trong vật dẫn cũng sẽ tạo ra từ trường riêng. Tác dụng của từ trường dòng xoáy cũng sẽ làm thay đổi cường độ của từ trường ban đầu, dẫn đến sự thay đổi điện áp và trở kháng của cuộn dây. Do đó, cường độ và phân bố của dòng xoáy sẽ bị ảnh hưởng khi có khuyết tật trên hoặc gần bề mặt vật dẫn hoặc vật liệu kim loại được đo thay đổi. Sự thay đổi của dòng xoáy sẽ gây ra sự thay đổi điện áp và trở kháng của cuộn dây phát hiện. Theo sự thay đổi này, chúng ta có thể gián tiếp biết được sự tồn tại của khuyết tật trong vật dẫn và liệu hiệu suất của vật liệu kim loại có thay đổi hay không.

4. Hướng dẫn mẫu

5. Gói tiêu chuẩn

Đơn vị chính

Đầu dò kiểm tra mối hàn có cáp

Khối hiệu chuẩn thép carbon

Giấy chứng nhận hiệu chuẩn

Hướng dẫn sử dụng

Hộp đựng

6. Phụ kiện tùy chọn

Khối hiệu chuẩn vật liệu khác nhau

Đầu dò khác nhau cho các ứng dụng khác nhau
