Thông tin chi tiết sản phẩm:
|
| Trưng bày: | Màn hình màu TFT 11 inch 800X600 | cổng đầu dò: | Cổng đầu dò PA 160 chân; Cổng đầu dò thông thường Lemo-00, cho TR hoặc T&R |
|---|---|---|---|
| Ký ức: | Tích hợp: RAM 16G + FLASH 4GB; Thẻ SD (tối đa 32G); Ngoài: Ổ USB | Cân nặng: | 3,5Kg (có 1 pin) |
| Kích thước: | 284mm×202mm×95mm | Nguồn điện: | AC：100～240V，50～60Hz；DC：12V |
| Sạc: | (pin) bên trong hoặc riêng lẻ | Tuổi thọ pin: | 6 giờ |
| Làm nổi bật: | Máy dò khuyết tật mảng pha di động,Máy dò siêu âm 16/64 phát thu,Máy dò lỗ hổng siêu âm mảng theo pha |
||

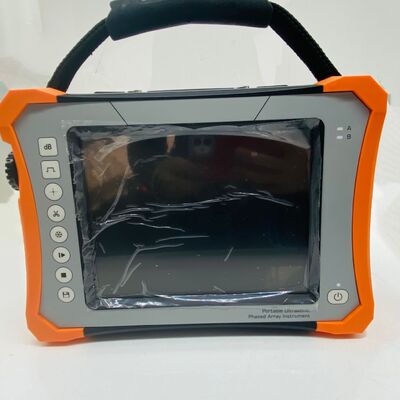

Máy dò khuyết tật siêu âm mảng pha di động 16/64 phát/thu, Máy dò khuyết tật mảng pha
Giới thiệu

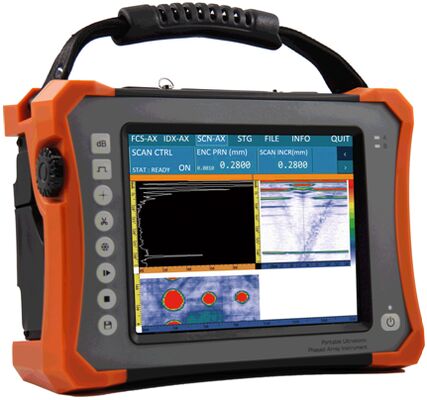

HPA-500 là máy dò khuyết tật siêu âm mảng pha di động 64 kênh do HUATEC phát triển ban đầu. Máy chống nước, chống dầu, không quạt và có màn hình cảm ứng. Với các ưu điểm như ghi nhật ký dữ liệu toàn quy trình, đầu dò mảng pha sáng tạo và các phương pháp kiểm tra, mẫu máy này đảm bảo hiệu suất và hỗ trợ vượt trội, khiến nó trở thành một trong những sản phẩm tốt nhất trong cùng loại với tỷ lệ C/P cao.
Chức năng chính
★ Hệ thống quản lý tệp và mục nhập để kết nối linh hoạt giữa cài đặt (Luật lấy nét & Mô hình), hiệu chuẩn và kiểm tra
★ Cấu hình mô-đun: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Hàn đối đầu, Trục khuỷu, Đường ống, TOFD, UT (Thông thường),
★ Mô hình mô phỏng 3D
★ Phân tích hình ảnh
★ Cấu trúc tản nhiệt tự nhiên
★ Lấy nét theo độ sâu động (DDF)
★ Lọc mượt mà
★ Màn hình cảm ứng
★ Hiệu chuẩn ACG
★ Hiệu chuẩn TCG
Cấu hình kênh
| Chế độ | PA | UT | TOFD |
| Kênh | 16:64 | 2 | 2 |
Thông số vật lý
| Màn hình | Màn hình màu TFT 11 inch 800x600 |
|
Đầu dò Cổng |
Cổng đầu dò mảng pha 160 chân; Cổng đầu dò thông thường Lemo-00, cho cả T-R hoặc T&R |

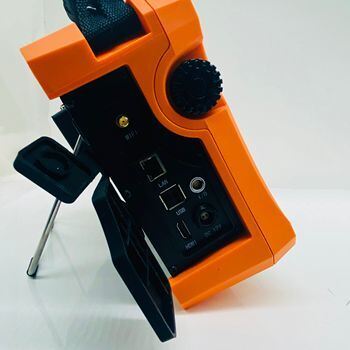

| Cổng I/O | Cổng USB 2.0: 2 (số lượng) |
| HDMI; bộ mã hóa | |
| LAN (Gigabit-NIC); | |
| WIFI | |
| I/O (vận hành) | |
| Bộ mã hóa 2D | |
| Bộ nhớ |
Tích hợp: 16G RAM + 4GB FLASH; thẻ SD (tối đa 32G); Bên ngoài: Ổ USB |
| Cân nặng | 3,5Kg (với 1 pin) |
| Kích thước | 284mm × 202mm × 95mm |
| Nguồn điện | AC: 100～240V, 50～60Hz; DC: 12V |
| Sạc | (pin) bên trong hoặc riêng lẻ |
| Thời lượng pin | 6 Giờ |
| Công suất làm việc | 24W |
| Ngôn ngữ | Tiếng Anh |
|
Nhiệt độ Điều kiện |
Môi trường: -20℃～50℃ Lưu trữ: -20℃～60℃ |
| IP | IP54 |
Thông số hiệu suất
| Chế độ | PA | UT | TOFD |
| PRF | 50Hz～10kHz | 50Hz～5kHz | 50Hz～5kHz |
| Điện áp |
Lưỡng cực, ±45～±100V, với bước 5V |
Sóng vuông âm, -75V～-250V, với bước 25V | Sóng vuông âm, -75V～-250V, với bước 25V |
| Độ rộng xung |
20ns～800ns, với bước 5ns |
20～800ns, với bước 5ns | 20～800ns, với bước 5ns |
| Tắt tiếng | 50Ω | 80Ω / 400Ω | 80Ω / 400Ω |
| Tốc độ lấy mẫu | 125MHz | 200MHz | 200MHz |
| Độ chính xác trễ | 2,5ns | Không áp dụng | Không áp dụng |
| Trễ Rx | 0～40us | Không áp dụng | Không áp dụng |
| Băng thông | 0,5MHz～19MHz | 0,5MHz～15MHz | 0,5MHz～15MHz |
| Độ lợi | 0,0～80dB | 0,0～110,0dB | 0,0～110,0dB |
| Bộ lọc |
0,5-9,6MHz, 2,5-12,9MHz, 3,8-19MHz Tùy chọn |
băng thông rộng, băng thông hẹp | băng thông rộng, băng thông hẹp |
| Chỉnh lưu | FW | FW | RF |
| Loại bỏ | 0~80% | 0~80% | 0~80% |
| Chế độ quét | A/L/S/C | A | A/D |
| Kích hoạt | Bộ mã hóa | Không áp dụng | Bộ mã hóa |
| Dòng quét | Tối đa 128 | Không áp dụng | Không áp dụng |
| Nghiêng |
Quét L: -89°～+89° Quét S: -89°～+89° |
Không áp dụng | Không áp dụng |
| Smart-Cal | Vận tốc/Trễ/ACG/TCG/Bộ mã hóa | DAC/DGS |
Trễ/Giá trị X/PCS/ Sóng/Bộ mã hóa |
| Phạm vi |
0,0～1000mm, tối thiểu 1mm |
0,0～2000mm | 0,0～2000mm |
|
Trễ hiển thị (tối đa) |
1000mm | 2000mm | 2000mm |
|
Dịch chuyển xung (tối đa) |
Không áp dụng | 2000mm | 2000mm |
| Đơn vị | mm | mm | mm |
| Cổng | A/B | A/B | A/B |
| Bắt đầu cổng | Có sẵn trong phạm vi | Có sẵn trong phạm vi | Có sẵn trong phạm vi |
| Độ rộng cổng | Có sẵn trong phạm vi | Có sẵn trong phạm vi | Có sẵn trong phạm vi |
| Ngưỡng cổng | 0-100% | 5-95% | 0-100% |
| Tín hiệu báo động | Còi / Đèn LED | Còi / Đèn LED | Còi / Đèn LED |
| Định vị | Đỉnh / Sườn | Đỉnh / Sườn | Đỉnh / Sườn |
| Đọc |
Amp/Đường đi/ Ngang/Độ sâu |
Amp/Đường đi /Ngang/Độ sâu |
Amp/Đường đi /Ngang/Độ sâu |
| Độ phân giải | 0,5mm | 0,1mm | 0,1mm |
Ứng dụng
Chi tiết đóng gói
HPA-500 1 chiếc
Đầu dò PAUT 1 chiếc
Nêm đầu dò PAUT 2 chiếc
Đầu dò UT thông thường 2.5P20 1 chiếc
Đầu dò UT góc 2.5P13×13 60° 1 chiếc
Cáp đầu dò UT LEMO 00-BNC 2 chiếc
Pin Li-ion 1 chiếc
Bộ sạc 1 chiếc
Bộ chuyển đổi nguồn 1 chiếc
Cáp HDMI 1 chiếc
Cáp chéo 1 chiếc
Cờ lê lục giác (S2.5) 1 chiếc
Vali thiết bị 1 chiếc
Đĩa USB (8G) 1 chiếc
Sách hướng dẫn sử dụng 1 chiếc
Giấy chứng nhận 1 chiếc
Phụ kiện tùy chọn
Đầu dò TOFD 5MHz 6mm/7.5MHz 3mm/
Nêm TOFD 60° có móng chống mài mòn, 70° có móng chống mài mòn
Nêm TOFD bề mặt cong R100 R100/0°
Cáp đầu dò TOFD LEMO 00-LEMO 00
Máy quét TOFD không song song
Máy quét cho mảng pha
Gia hạn cáp bộ mã hóa
Cờ lê lục giác khác cho TOFD
Các đầu dò/nêm khác cho mảng pha và TOFD
Khối hiệu chuẩn
