Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy dò lỗ hổng siêu âm mảng theo pha | Chế độ PA: | 32:128 |
|---|---|---|---|
| Trưng bày: | 10Màn hình cảm ứng.4 inch | nhập khẩu: | 1 IPEX, 4 C5 |
| GPS: | Đúng | Kho: | Nội bộ: 64GB; Bên ngoài: Đĩa flash USB |
| Làm nổi bật: | Máy dò khuyết tật siêu âm mảng pha di động,Máy dò khuyết tật siêu âm 32:128PR,Máy dò khuyết tật mảng pha có bảo hành |
||

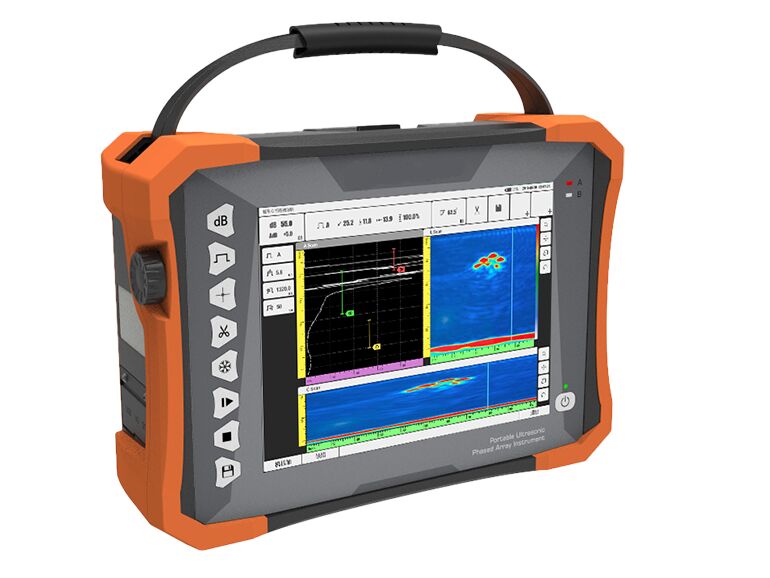

Máy phát hiện lỗi siêu âm 32:128PR
Đặc điểm:
Các kênh kiểm tra
Chức năng của HPA-620 cung cấp sự hài lòng lớn của người dùng với các yêu cầu khác nhau.
Mô-đun mảng giai đoạn
Mô-đun TOFD
Người dùng có thể tính toán các thông số có liên quan dựa trên các thông số thăm dò và quy trình, bao gồm: PCS, phủ sóng quét, phủ sóng đáy, góc bao gồm chùm.
Hiển thị
Thiết kế quy trình
| Các kênh | ||||
| Chế độ | Chế độ PA | Chế độ UT | Chế độ TOFD | |
| Số | 32:128 | 2 | 2 | |
| Các thông số vật lý | ||||
| Hiển thị | 10Màn hình cảm ứng 0,4 inch | |||
| Nhập khẩu | 1 IPEX, 4 C5 | |||
| Cổng I/O | 2 USB 3.0 (HOST), 1 USB 2.0 (HOST) | |||
| DP ((DisplayPort) (có thể chuyển sang HDMI) | ||||
| WIFI | ||||
| Cổng mã hóa LEMO 1B | ||||
| Cổng I/O TTL | ||||
| GPS | Vâng. | |||
| Lưu trữ | Nội bộ: 64GB; Bên ngoài: ổ đĩa flash USB | |||
| Trọng lượng | 5kg (không có pin) | |||
| Kích thước | 350 mm × 250 mm × 130 mm | |||
| (L×W×H) | ||||
| AC | 100V~240V 50Hz/60Hz | |||
| DC | 13.5V | |||
| Loại pin | Pin lithium | |||
| Khả năng pin | Pin kép, mỗi pin < 100Wh | |||
| Thời lượng pin | ≥ 4,5h | |||
| Nhiệt độ | Phạm vi nhiệt độ hoạt động: -10 °C ~ 40 °C | |||
| Phạm vi nhiệt độ lưu trữ: -20 °C ~ 60 °C | ||||
| Chỉ số bảo vệ xâm nhập | IP65 | |||
| UT | ||||
| PRF | 25Hz ~ 10kHz | |||
| Điện áp của máy phát | 75V ~ 250V (50Ω tải) | |||
| Độ rộng xung | 30ns ~ 1000ns, với bước là 5ns | |||
| Damping | 400Ω, 80Ω | |||
| Tỷ lệ lấy mẫu | 100MHz | |||
| Dải băng thông | 0.5MHz ~ 20MHz (-3dB) | |||
| Lợi ích | 0.0dB~110.0dB | |||
| Tăng độ nhạy cảm | ≥60dB (bandwidth hẹp), ≥52dB (bandwidth rộng) (2.5P20 bộ chuyển đổi, 200mmφ2 lỗ đáy phẳng) | |||
| Lỗi tuyến tính dọc | ≤ 3% | |||
| Lỗi tuyến tính ngang | ≤ 0,1% | |||
| Nghị quyết | ≥26dB ((2.5P20) | |||
| Phạm vi động | ≥30dB | |||
| Bộ lọc | High-pass, low-pass và multiple narrow-band-pass | |||
| Việc sửa đổi | RF (chế độ TOFD), sóng đầy đủ, nửa sóng +, nửa sóng | |||
| Các kênh | 2 kênh | |||
| Bao gồm tối đa | 10000mm (trong sóng dọc thép) | |||
| Cổng | A/B/G | |||
| Ngôi sao cổng | Phạm vi đầy đủ | |||
| Chiều rộng cổng | Khởi động cổng đến phạm vi đầy đủ | |||
| Mức ngưỡng cổng | 1~99% | |||
| Cảnh báo | Âm thanh / quang học | |||
| Địa điểm đo | Mặt trước/đỉnh | |||
| TCG | 16 | |||
| Phân tích theo giai đoạn | ||||
| Các kênh | 32:128 | |||
| Mở kính tối đa | 32 yếu tố | |||
| Các yếu tố tối đa | 128 yếu tố | |||
| Luật tập trung | ≥1024 | |||
| góc quét | -89°~89° | |||
| Định chuẩn | Tốc độ, độ trễ, TCG,ACG, Encoder | |||
| Khối lượng thử nghiệm | 1000mm | |||
| Tăng góc tối thiểu | 0.1° (tự động điều chỉnh) | |||
| Tỷ lệ lấy mẫu | 100MHz, 10bit | |||
| Việc sửa đổi | Đàn sóng đầy | |||
| Độ cao màn hình A-scan | 800% chiều cao màn hình (tối đa) | |||
| Thu nhập tương tự có thể điều chỉnh | 80dB | |||
| Max PRF | 20kHz | |||
| Điện áp của máy phát | 20V ~ 110V ((50Ω tải) | |||
| Loại xung | Bipolar Square Wave | |||
| Độ rộng xung | 30ns ~ 1000ns, bước như 5ns | |||
| Dải băng thông | 0.5MHz ~ 20MHz ((-3dB) | |||
| Bộ lọc | High-pass, low-pass, multiple narrow-band-pass | |||
| Khởi động | Bộ mã hóa, dựa trên thời gian | |||
| Địa điểm đo | Mặt trước/đỉnh | |||
| Đánh giá | Phạm vi; đường dẫn chùm; ngang; độ sâu | |||
| Độ phân giải đo | 0.5mm | |||
| Chế độ quét | L/S/C/D ¢ scan | |||
| Chiều dài quét | ≥15 mét | |||
| Tốc độ quét | ≥30mm/s | |||

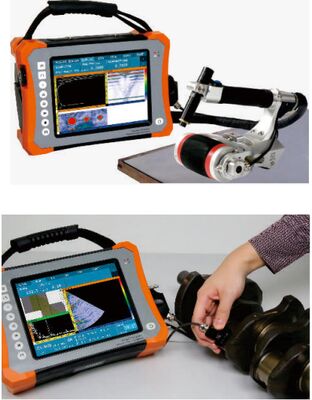

Phạm vi:
Kiểm tra hàn thông thường
Kiểm tra phân đoạn C-scan của vật liệu tổng hợp
Kiểm tra các ống xoắn và vít
Kiểm tra các khớp PE

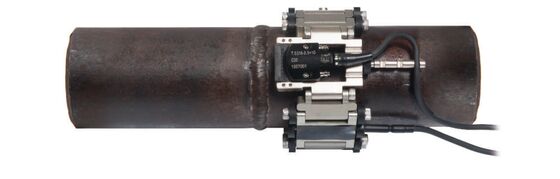

Giải pháp kiểm tra hàn ống đường kính nhỏ
