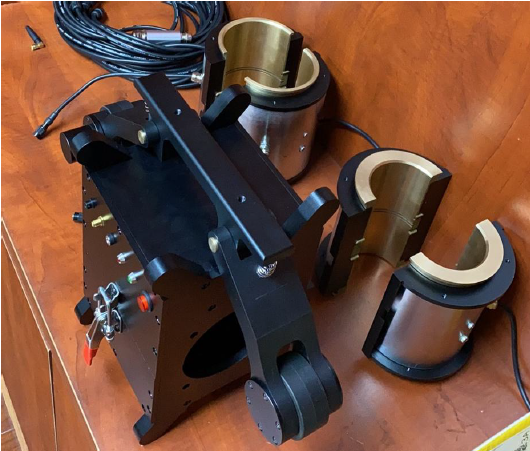

Máy dò khuyết tật cáp thép tích hợp HRD-120

Máy phát hiện lỗi dây cáp tích hợp HRD-120

I. Tổng quan về sản phẩm

◆ Phát hiện trực tuyến dây thừng dây thép nội bộ và bên ngoài bị gãy dây, hao mòn, rỉ sét, biến dạng, sợi lỏng, dây thoát, thay đổi vật liệu và các khuyết tật khác.

◆ Báo cáo kết quả thử nghiệm có thể đáp ứng các tiêu chuẩn của các ngành công nghiệp khác nhau và có số dây bị gãy và tỷ lệ diện tích dây bị gãy so với tổng diện tích bị gãy của dây.

◆ Sử dụng giao diện USB máy tính (sợi dây) hoặc "mạng Wi-Fi riêng" (không dây) phân tích xử lý lấy mẫu trực tiếp, với báo động âm thanh và ánh sáng trực tuyến và hiển thị kết quả thời gian thực.

◆ Cấu trúc tròn cảm biến, bao quanh vòng tròn, từ hóa trục, từ hóa ngay lập tức dây dây đến trạng thái bão hòa.

◆ Cảm biến sử dụng vỏ hợp kim nhôm, có chức năng chống nước, chống bụi, chống va chạm và chống ẩm.

◆ Hoạt động ổn định, hiệu suất đáng tin cậy, độ chính xác phát hiện cao, hiệu suất chống can thiệp mạnh mẽ, dữ liệu chính xác.

◆ Phần mềm ADAPTS với Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 các hệ điều hành máy tính khác nhau

◆ Được sử dụng rộng rãi trong ngành khai thác mỏ, đường dây cáp treo, thiết bị nâng, thang máy, máy móc cảng, cầu cáp và các lĩnh vực khác.

II. Cốt lõi kỹ thuật và trình độ pháp lý

1. dụng cụ ảo: dây thừng vô hạn sự không chắc chắn. Chỉ áp dụng công nghệ dụng cụ ảo, thay thế các dụng cụ truyền thống bằng phần mềm,và xử lý lấy mẫu trực tiếp bằng máy tính có thể đảm bảo không có phát hiện bỏ lỡ và không có đánh giá sai, giống như xem một bộ phim, quét dây thừng trong suốt quá trình, kết quả là chính xác và lặp lại tốt.

2- Ba thiết bị cố định: Theo các tiêu chuẩn quốc gia cho rác dây thép trong các ngành công nghiệp khác nhau, sản phẩm này áp dụng điện từ định vị chất lượng, số lượng,phát hiện trực tuyến không phá hủy dây thép dây thép bên trong và bên ngoài bị hỏng, rỉ sét, hao mòn, thay đổi diện tích cắt ngang kim loại, sợi lỏng lẻo, dây thoát, biến dạng, bất thường vật liệu và các khiếm khuyết khác.

3Công cụ pháp lý: phù hợp với tiêu chuẩn ASTM1571-2021 của Mỹ và tiêu chuẩn quốc gia GB/T21387-2008.

III. Chỉ số kỹ thuật

Toàn bộ loạt có thể phát hiện phạm vi đường kính của dây thép: φ1.5-300mm (cần để cấu hình khác nhau loạt các thông số kỹ thuật cảm biến)

Tốc độ tương đối của cảm biến và dây thừng:0.0-6.0 m/sTốt nhất: 0,1-0,5 m/s

Khoảng cách tốt nhất giữa tay cầm hướng dẫn cảm biến và dây thừng là 2-4 mm, và khoảng cách được phép là 0-15mm

Khả năng phát hiện lỗi dây vỡ (LF)

Chất lượng: Độ chính xác của phát hiện chất lượng của dây thép bị hỏng tập trung duy nhất là 99,99%

Số lượng: Số lượng dây bị hỏng ở một nơi duy nhất cho phép một hoặc một gốc tương đương đánh giá sai

Tỷ lệ chính xác là hơn 92% khi số lượng dây bị hỏng ở một nơi được phát hiện không sai cho hơn 100 lần

Tỷ lệ thay đổi số lượng của phần cắt ngang kim loại (LMA)

Lỗi lặp lại cho phép của độ nhạy phát hiện là ± 0,055%

Lỗi cho phép của giá trị chỉ báo độ chính xác thử nghiệm: ± 0,2%

Vị trí (L) Khả năng phát hiện: % sai số của giá trị chỉ báo chiều dài phát hiện: ±0,2%

Nguồn điện: 5V từ pin máy tính

Trọng lượng cảm biến: thông số kỹ thuật chung < 10kg (được tùy chỉnh theo tình huống thực tế)

Nhiệt độ xung quanh: -10°C~40°C Áp suất khí quyển: 86~106Kpa Độ ẩm tương đối: ≤85%

IV. Cấu hình và mô hình hệ thống

Tất cả cần được tùy chỉnh: Máy phát hiện lỗi dây thừng (48mm nhỏ - 78mm trung bình - 108mm lớn)
