Máy dò khuyết tật cáp thép tích hợp loại HRD-120 mới

Máy phát hiện khuyết tật cáp thép tích hợp HRD-120

一. Tổng quan sản phẩm

◆ Phát hiện trực tuyến các khuyết tật bên trong và bên ngoài của cáp thép như đứt dây, mòn, gỉ, biến dạng, lỏng sợi, bỏ qua dây, thay đổi vật liệu và các khuyết tật khác.

◆ Báo cáo kết quả kiểm tra có thể đáp ứng các tiêu chuẩn của các ngành công nghiệp khác nhau và có số lượng dây bị đứt và tỷ lệ diện tích dây bị đứt so với tổng diện tích bị đứt của dây.

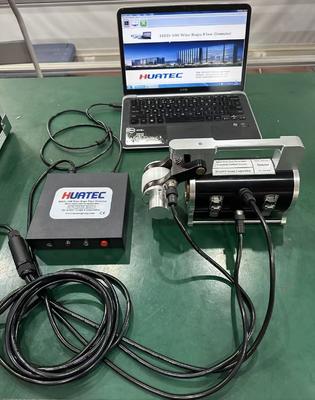

◆ Việc sử dụng giao diện USB máy tính (có dây) hoặc "mạng Wi-Fi riêng" (không dây) để xử lý phân tích lấy mẫu trực tiếp, với báo động âm thanh và ánh sáng trực tuyến và hiển thị kết quả theo thời gian thực.

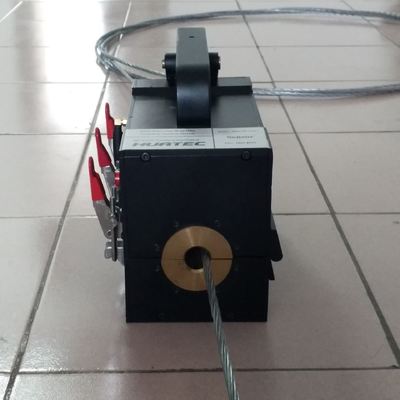

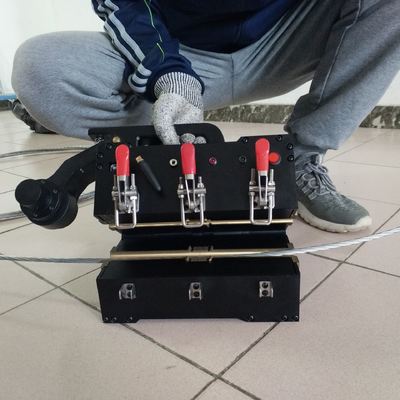

◆ Cấu trúc hình tròn của cảm biến, bao quanh chu vi, từ hóa trục, từ hóa tức thời cáp thép đến trạng thái bão hòa.

◆ Cảm biến sử dụng vỏ nhôm hợp kim, với các chức năng chống thấm nước, chống bụi, chống va đập và chống ẩm.

◆ Vận hành ổn định, hiệu suất đáng tin cậy, độ chính xác phát hiện cao, hiệu suất chống nhiễu mạnh, dữ liệu chính xác.

◆ Phần mềm ADAPTS cho Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 các hệ điều hành máy tính khác nhau

◆ Được sử dụng rộng rãi trong khai thác mỏ, đường cáp treo, thiết bị nâng hạ, thang máy, máy móc cảng, cầu cáp và các lĩnh vực khác.

二. Cốt lõi kỹ thuật và trình độ pháp lý

1. Dụng cụ ảo: sự không chắc chắn vô hạn của dây thừng. Chỉ có việc ứng dụng công nghệ dụng cụ ảo, thay thế các dụng cụ truyền thống bằng phần mềm và xử lý lấy mẫu trực tiếp bằng máy tính mới có thể đảm bảo không bỏ sót và không phán đoán sai, giống như xem phim, quét cáp thép trong suốt quá trình, kết quả chính xác và lặp lại tốt.

2. Ba dụng cụ cố định: Theo các tiêu chuẩn quốc gia về phế liệu cáp thép trong các ngành công nghiệp khác nhau, sản phẩm này áp dụng phương pháp phát hiện không phá hủy trực tuyến định tính, định lượng, định vị bằng điện từ đối với các khuyết tật bên trong và bên ngoài của cáp thép như đứt dây, gỉ, mòn, thay đổi diện tích mặt cắt ngang kim loại, lỏng sợi, bỏ qua dây, biến dạng, bất thường vật liệu và các khuyết tật khác.

3. Dụng cụ hợp pháp: phù hợp với tiêu chuẩn ASTM1571-2021 của Mỹ và tiêu chuẩn quốc gia GB/T21387-2008.

三. Chỉ số kỹ thuật

Toàn bộ dòng sản phẩm có thể phát hiện phạm vi đường kính của cáp thép: φ1.5-300mm (cần cấu hình các dòng cảm biến có thông số kỹ thuật khác nhau)

Tốc độ tương đối của cảm biến và cáp thép: 0.0-6.0 m/s Tốt nhất: 0.1-0.5 m/s

Khoảng cách tốt nhất giữa ống dẫn hướng cảm biến và cáp thép là 2-4 mm và khoảng cách cho phép là 0-15mm

Khả năng phát hiện khuyết tật đứt dây (LF)

Định tính: Độ chính xác của việc phát hiện định tính dây đứt tập trung đơn lẻ là 99.99%

Định lượng: Số lượng dây bị đứt ở một vị trí cho phép một hoặc một gốc tương đương bị phán đoán sai

Tỷ lệ chính xác là hơn 92% khi số lượng dây bị đứt ở một vị trí được phát hiện mà không có lỗi trong hơn 100 lần

Tỷ lệ thay đổi định lượng của mặt cắt ngang kim loại (LMA)

Sai số lặp lại cho phép của độ nhạy phát hiện là ±0.055%

Sai số cho phép của giá trị chỉ báo độ chính xác thử nghiệm: ± 0.2%

Khả năng phát hiện vị trí (L): Sai số phần trăm của giá trị chỉ báo chiều dài phát hiện: ±0.2%

Nguồn điện: 5V từ pin máy tính

Trọng lượng cảm biến: thông số kỹ thuật chung< 10kg (tùy chỉnh theo tình hình thực tế)

Nhiệt độ môi trường: -10℃~40℃ Áp suất khí quyển: 86~106Kpa Độ ẩm tương đối:≤85%

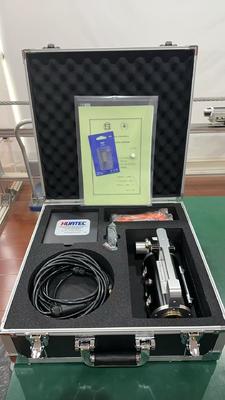

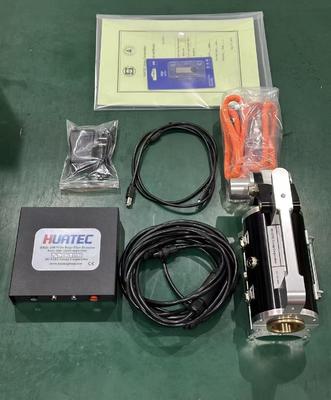

四. Cấu hình hệ thống và mô hình

Tất cả cần được tùy chỉnh: Máy phát hiện khuyết tật cáp thép (48mm nhỏ - 78mm trung bình - 108mm lớn)

Lưu ý: 1, trong đó 7 máy tính bảng hai chế độ là tùy chọn (theo yêu cầu, chi phí là bổ sung);

2, tất cả các kích thước có thể được tùy chỉnh theo yêu cầu (và có thể tùy chỉnh chính xác ống lót thay thế); Chẳng hạn như ống lót thay thế 48mm+24mm

Mô hình tất cả trong một tùy chỉnh:

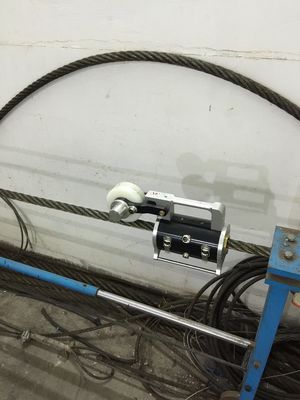

Điều kiện sử dụng trang web:
