Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy phát hiện lỗi siêu âm | Phạm vi: | 0-10000 mm, ở vận tốc thép |
|---|---|---|---|
| Các loại thăm dò: | Đơn thẳng, góc đơn, daul thẳng, daul anlge, | Đơn vị: | Inch hoặc Milimet |
| Làm nổi bật: | máy dò lỗi siêu âm với DAC AVG,Máy phát hiện lỗi siêu âm có đường cong điều chỉnh,Máy phát hiện siêu âm trong phạm vi 0-10000mm |
||

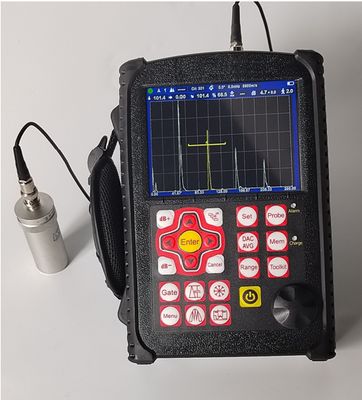

DAC và AVG để đánh giá tiếng vang, đường cong có thể được sửa đổi và bù đắp máy dò phạm vi 0-10000mm Máy dò lỗi siêu âm
★ Người dùng thân thiện đối thoại tương tác giúp các hoạt động như Calibration, làm đường cong, vv
★ Tất cả các công cụ bạn cần: DAC, AVG, AWS, sơ đồ hàn, vv
★ Tần số lặp lại xung: 10-2000Hz điều chỉnh chính xác, quét tốc độ cao, không bỏ lỡ.
★ Tỷ lệ tín hiệu cao với tiếng ồn, tiếng vang rõ ràng và ổn định, thiết kế chống tiếng ồn, hoàn hảo cho điều kiện làm việc khó khăn.
★ AD 10 chữ số, lấy mẫu tốc độ cao dẫn đến biểu đồ vang vọng tốt hơn với tất cả các chi tiết.
★ Màn hình hiển thị màu sắc thực sự tinh khiết.
★ Không giới hạn lưu trữ dữ liệu USB, PDF báo cáo đầu ra.
Thông số kỹ thuật
| Phạm vi | 0-10000 mm, ở tốc độ thép |
| Tốc độ vật liệu | 1000~10000m/s |
| Tần số lặp lại xung | 10-2000Hz |
| Phạm vi động | ≥38dB |
| Tính tuyến tính: ngang | +/- 0,2% FSW, dọc: 0,25% FSH, Độ chính xác của khuếch đại +/-1 dB |
| Sức mạnh giải quyết | >40dB ((5P14) |
| Sự nhạy cảm còn lại | > 65dB |
| Từ chối (dẹp) | 0 đến 80% chiều cao toàn màn hình |
| Chế độ thử nghiệm | Đèn xung, yếu tố kép và truyền thông qua |
| Loại thăm dò | Đường thẳng đơn, góc đơn, Đường thẳng Daul, Đường thẳng Daul, qua |
| Các màn hình cổng | Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét |
| Đơn vị | Inch hoặc mm |
| Nhu cầu năng lượng | AC Main 100-240 VAC, 50-60 Hz |
| Hiển thị sự chậm trễ | -20 đến 3400 μs |
| Sự chậm trễ của tàu thăm dò / Trả phí không | 0 đến 99,99μs |
| H×W×D(mm) | 240 × 160 × 45 (mm) |
| Trọng lượng | 1.0kg |
| Nhiệt độ hoạt động | -10 °C đến 50 °C |
| Nhiệt độ lưu trữ | -30°C đến 50°C |
| Năng lượng xung | 200V, 300V, 400V, 500V có thể chọn |
| Việc sửa đổi | Phân sóng dương, phân sóng âm, làn sóng đầy đủ, Hệ thống RF |
| Các màn hình cổng | Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét |
| Nhạy cảm | 110 dB tối đa ở độ phân giải có thể chọn 0.1, 1.0, 2.06,0 dB. |
| Kết nối bộ chuyển đổi | BNC hoặc LEMO |
Chức năng
Hiển thị chính xác vị trí lỗi tự động ((thâm sâu d,mức độ p,khoảng cách s,chồng độ,sz dB,ф).
Đánh giá lỗi: Xét nghiệm lỗi tự động bằng AVG/AVG hoặc DAC, báo cáo tốc độ chấp nhận hoặc từ chối lỗi.
Định chuẩn tự động của bộ chuyển đổi Điểm không, góc, cạnh trước và Velocity vật liệu.
Dễ dàng để tạo và sử dụng DAC và AVG để đánh giá tiếng vang, đường cong có thể được sửa đổi và bù đắp.
Kết nối đĩa U, đơn vị có thể nhận được bộ nhớ không giới hạn, báo cáo PDF ra đặt và hệ thống Upadte.
Sơ đồ hàn.
Có 15 tiêu chuẩn trong đơn vị.
AWS D1.1.
Tính năng điều chỉnh bề mặt cong.
Chức năng đo chiều cao nứt.
Cổng phóng to:phân bố phạm vi cổng trên toàn bộ chiều rộng màn hình.
Chức năng tăng tự động.
Bao bì: Hiển thị đồng thời A-scan trực tiếp ở tốc độ cập nhật 60 Hz và bao bì A-scan
hiển thị.
Giữ đỉnh: So sánh hình dạng sóng đỉnh đông lạnh với A-Scans trực tiếp để dễ dàng giải thích kết quả thử nghiệm.
Scan Freeze: Display freeze giữ dữ liệu hình sóng và đường đi âm thanh.
Cảnh báo: Beep và LED.
Real Time Clock.
Lấp echo.
Đánh dấu bắt.
Màu vang bên trong cổng.
