Thông tin chi tiết sản phẩm:
|
| Trục x: | 200mm | độ thẳng: | 0,6μm /100mm |
|---|---|---|---|
| Z1 （Phạm vi cảm biến: | 40mm （đồng bộ hóa phạm vi độ nhám） | Z2 (chiều cao): | 550mm |
| Độ chính xác tuyến tính: | ≤ ± 1+i0.12hi ）m | Thời lượng đánh giá: | λc × 3、4、5、6、7 |
| Bước sóng giới hạn: | Bước sóng giới hạn | MANG. Tốc độ: | 0,02mm đến 4,0mm/s |
| MANG. Cách thức: | Cảm biến di chuyển | ||
| Làm nổi bật: | Contour Roughness Waviness Tester,Máy kiểm tra cảm biến lưới kỹ thuật số |
||
| Thuộc tính | Giá trị |
|---|---|
| Trục X | 200mm |
| Độ thẳng | 0.6μm /100mm |
| Cảm biến Z1 (phạm vi) | 40mm (Đồng bộ phạm vi độ nhám) |
| Z2 (Chiều cao) | 550mm |
| Độ chính xác tuyến tính | ≤±(1+I0.12HI)μm |
| Chiều dài đánh giá | λc×3,4,5,6,7 |
| Bước sóng cắt | Bước sóng cắt |
| Tốc độ đo | 0.02mm đến 4.0mm/s |
| Chế độ đo | Cảm biến di chuyển |

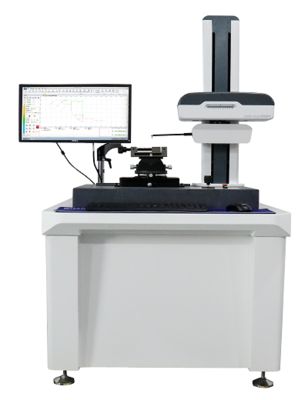

Máy Máy đo tích hợp độ nhám và độ gợn sóng SRT-680G là một thiết bị đo lường chính xác được thiết kế để phân tích bề mặt toàn diện.
| Mục | Thông số | Độ phân giải |
|---|---|---|
| Phạm vi đo | Trục X: 200mm | 0.1μm |
| Độ thẳng | 0.6μm /100mm | -------- |
| Cảm biến Z1 (phạm vi) | 40mm (Đồng bộ phạm vi độ nhám) | 0.05μm |
| Lỗ bên trong tối thiểu | 30mm (có thể có đường kính nhỏ hơn với kim đo chuyên dụng) | ---------- |
| Đo cung | ≤(1.2+R/8) đối với quả bóng tiêu chuẩn 2mm＜R＜10mm | Cung lấy mẫu 120° |
| Đo góc | ≤±1′ đối với khối góc 60°,90° | Chiều dài lấy mẫu 5mm |
| Đo độ nhám | Giá trị dư nhiễu ≤0.005μm | λc:0.08mm, tốc độ 0.1mm/s |
| Yêu cầu về nguồn điện | AC 220V±10% 50Hz | -------- |
Khoảng cách ngang, khoảng cách dọc, khoảng cách tuyến tính, bán kính và đường kính
Góc ngang, góc dọc, góc chéo
Độ song song và độ vuông góc
Độ thẳng, vương miện, hồ sơ cung tròn
Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rz(jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Rz-ISO
wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq
| Kích thước | Sản phẩm (mm) | Đóng gói (mm) | Khối lượng (kg) | Thể tích (m³) |
|---|---|---|---|---|
| Chiều dài × Chiều rộng × Chiều cao | 1400 × 725 × 1740 | 960 × 960 × 1950 | 270 (sản phẩm), 50 (đóng gói) | 0.88 |
