Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | khối hiệu chuẩn | Mô hình: | Khối iiw v1 |
|---|---|---|---|
| Vật liệu: | CS,SS | Trọng lượng tổng: | 8kg |
| Làm nổi bật: | Khối hiệu chuẩn CS NDT,Khối thử nghiệm không phá hủy,Khối hiệu chuẩn NDT IIW V1 |
||
Phòng hiệu chuẩn NDT IIW V1

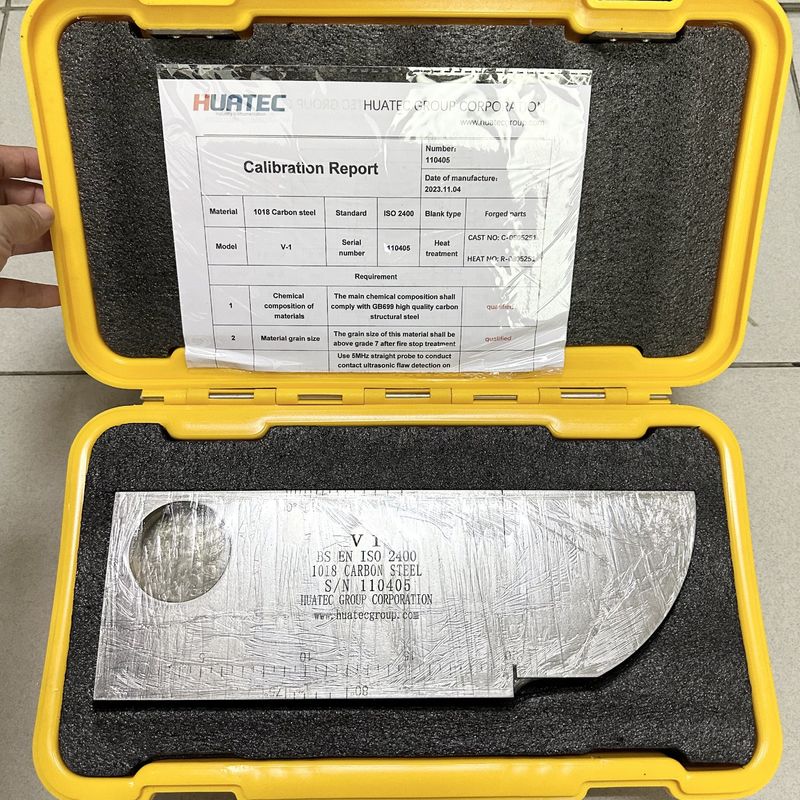

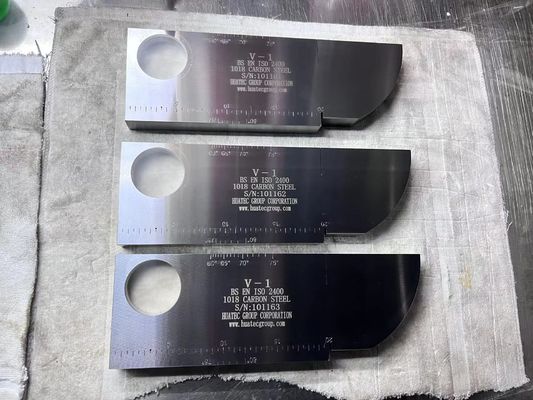

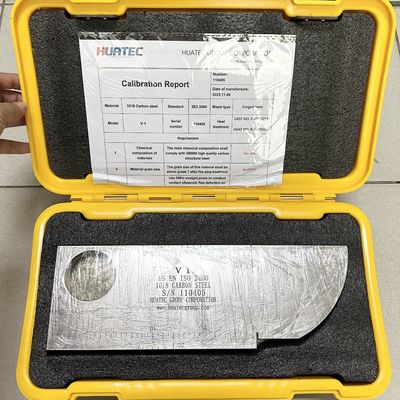

Khối hiệu chuẩn IIW V1
Tiêu chuẩn: ISO2400-1972E
Khối thử nghiệm IIW (khối thử nghiệm V-1) cũng được gọi là khối thử nghiệm Hà Lan.Nó là một khối thử nghiệm tiêu chuẩn quốc tế được phê duyệt bởi Viện hàn quốc tế (IIW) và được khuyến cáo bởi Tổ chức tiêu chuẩn hóa quốc tế (ISO)Hình 1-1 cho thấy hình dạng và kích thước:
Các điểm sử dụng chính:
(1) Phạm vi động, tuyến tính ngang và phạm vi phát hiện sóng dọc của máy dò lỗi có thể được đo bằng cách sử dụng một khối thử dày 25mm;
(2) Vàng 50 và lỗ xuyên 1,5 được sử dụng để xác định biên độ nhạy của góc khúc xạ của đầu dò nghiêng và đầu dò thẳng sóng dọc.Nó cũng có thể ước tính khoảng kích thước của khu vực mù của đầu dò thẳng và khả năng thâm nhập của các dụng cụ đo kết hợp với đầu dò.
(3) Điểm ảnh hưởng và khu vực mù của đầu dò nghiêng được đo bằng cách sử dụng bề mặt cung R100mm, và tỷ lệ trục thời gian và điểm không có thể được điều chỉnh;
(4) Độ phân giải theo chiều dọc của đầu dò thẳng có thể được đo bằng mặt phẳng notch 85mm, 91mm và 100mm;
(5) Sử dụng góc cạnh bên phải của khối thử nghiệm để đo góc nghiêng chùm âm thanh của đầu dò nghiêng.
