Thông tin chi tiết sản phẩm:
|
| tên: | Máy hiệu chuẩn rung | Tần số: | từ 1 đến 1280 Hz |
|---|---|---|---|
| Máy thăm dò: | Đầu dò 5mm và 8mm | Bảo hành: | 12 tháng |
| Làm nổi bật: | Máy đo rung 5mm,Máy đo rung 8mm,Bộ hiệu chuẩn rung động 1280 Hz |
||

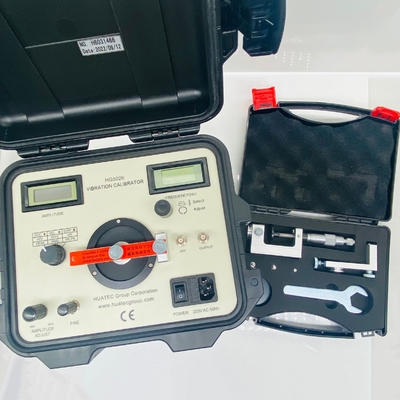

Máy hiệu chuẩn rung HG5026
Máy hiệu chuẩn rung HG-5026 có thể được sử dụng để hiệu chuẩn gia tốc kế rung, đầu dò vận tốc và tiệm cận cũng như một dụng cụ đo rung. Tín hiệu rung hình sin chuẩn ở bất kỳ tần số nào từ 1 đến 1280 Hz có thể được xác định trong máy hiệu chuẩn. Biên độ của gia tốc, vận tốc và độ dịch chuyển có thể được xác định thông qua chiết áp và hiển thị trên màn hình kỹ thuật số. Rung theo chiều ngang hoặc chiều dọc đều có thể được tạo ra. HG-5026 kết hợp bộ tạo tín hiệu hình sin, bộ khuếch đại công suất, đầu dò chuẩn, máy đo rung và một bộ rung trong một và có các tính năng nhỏ gọn, độ chính xác cao và dễ vận hành. Nó có thể được sử dụng trong phòng thí nghiệm hoặc tại hiện trường.
|
Trọng lượng
Tần số |
<100g | <250g | <500g | ||||||
| a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
Dải tần số & độ chính xác: 1 đến 1280 Hz +0.01%

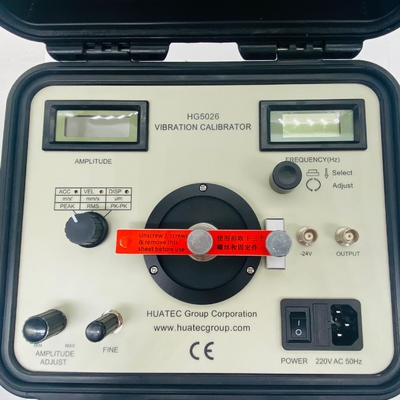

1 Màn hình hiển thị biên độ rung
Hiển thị biên độ của rung
2 Chiết áp hiệu chuẩn Được thiết kế để hiệu chuẩn máy hiệu chuẩn này bằng cách so sánh số đọc của máy đo rung chính xác và màn hình hiển thị của thiết bị này. Đặt công tắc chọn chức năng thành ACC, sau đó sử dụng tuốc nơ vít để điều chỉnh màn hình hiển thị để làm cho nó giống như máy đo rung chính xác đó. Sau đó điều chỉnh VEL & DISP theo cùng một cách.
3 Công tắc chọn thông số Chọn thông số hiển thị của máy hiệu chuẩn
4 Điều chỉnh biên độ rung
5 Điều chỉnh biên độ rung từ từ
6 Đầu rung để cố định đầu dò để hiệu chuẩn
7 Lỗ ren để cố định chân đế của đầu dò tiệm cận
Để hiệu chuẩn đầu dò tiệm cận.
8 Công tắc nguồn
9 Ổ cắm cho cáp đầu vào nguồn AC 220 V
10. Ổ cắm cho đầu ra rung
Để theo dõi dạng sóng/độ méo của rung
11 Ổ cắm đầu ra điện áp –24 V
Cung cấp nguồn – 24Vdc để hiệu chuẩn đầu dò tiệm cận.
12 Điều chỉnh tần số
Nhấn để chọn vị trí kỹ thuật số, Xoay để thay đổi giá trị
13 Màn hình hiển thị tần số rung
