Thông tin chi tiết sản phẩm:
|
| Thông số (µm): | Ra, Rz, Rq, Rt | Chiều dài di chuyển (mm): | 6 |
|---|---|---|---|
| Chiều dài lấy mẫu (mm): | 0.25, 0.80, 2.50 | Chiều dài đánh giá (mm): | 1,25, 4,0, 5,0 |
| lỗi hiển thị: | ±(10nm+0.1A) | ||
| Làm nổi bật: | 5.0mm Thiết bị kiểm tra độ thô bề mặt,Máy kiểm tra độ thô bề mặt có kích thước túi,Máy kiểm tra độ thô bề mặt công nghiệp |
||

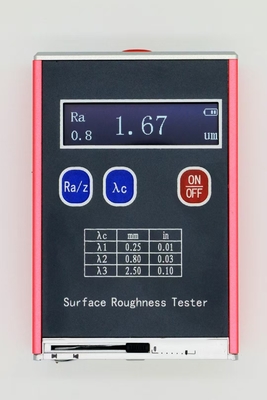

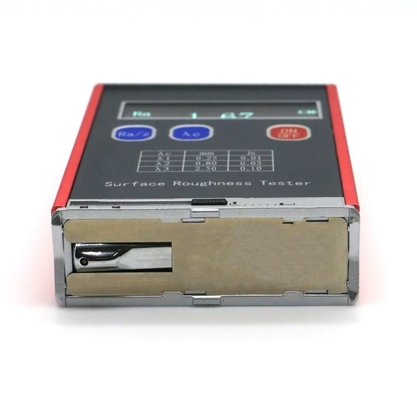

SRT-5000B Ra, Rz, Rt, Rq Kiểm tra độ thô bề mặt cầm tay
Với kích thước túiSRT-5000B là một thế hệ mới của Surface Roughness Tester Series. Nó có độ chính xác cao, ứng dụng rộng, hoạt động đơn giản, khả năng di chuyển và hiệu suất ổn định.Các tester được sử dụng rộng rãi trong việc đo độ thô bề mặt của các kim loại và phi kim loại khác nhauCấu trúc tích hợp của cảm biến và cơ thể chính và thiết kế cầm tay làm cho nó phù hợp để sử dụng trong các trang web sản xuất.
| Các thông số (μm) | Ra, Rz, Rq, Rt |
| Chiều dài đường ngang (mm) | 6 |
| Chiều dài lấy mẫu (mm) |
0.25, 0.80, 2.50 |
| Chiều dài đánh giá (mm) | 1.25, 4.0, 5.0 |
| Phạm vi đo (μm) |
Ra, Rq: 0,05 ~ 15.0 Rz, Rt: 0,1 ~ 50 |
| Lỗi hiển thị | ± 10nm + 0,1A |
| Khả năng lặp lại của giá trị hiển thị | < 6% |
| Stylus |
Đầu kim cương Xanh: 10 μm±1 μm Nhọn kim cương góc: |
| Lực đo tĩnh và các biến thể của nó |
Lực đo lường tĩnh: ≤ 0,016N Sự thay đổi lực đo: ≤ 800N/m |
| Áp lực của bộ cảm biến phụ thuộc trượt | ≤ 0,5N |
| Pin | 3Pin Li-ion.7V |
| Các kích thước tổng thể | 106 mm × 70 mm × 24 mm |
| Trọng lượng vật chủ | 200g |
| Điều kiện hoạt động |
Nhiệt độ: -20°C-40°C Độ ẩm tương đối: < 90% Không có rung động; không có môi trường ăn mòn |
| Điều kiện lưu trữ |
Nhiệt độ: -25°C-60°C Độ ẩm tương đối: < 90% |
Khi cảm biến được điều khiển bởi một trình điều khiển để tạo ra một chuyển động đồng đều tuyến tính dọc theo bề mặt thử nghiệm,bút chì chạm với bề mặt làm việc di chuyển lên và xuống dọc theo bề mặt làm việc thẳng đứngDi chuyển của nó được chuyển đổi thành tín hiệu điện, được khuếch đại, lọc và chuyển đổi thành tín hiệu kỹ thuật số thông qua A / D. Các tín hiệu sau đó được xử lý bởi CPU thành Ra, Rz,Giá trị Rq và Rt và sau đó hiển thị trên màn hình.
| Ra (μm) | Rz (μm) | Chiều dài lấy mẫu λc (mm) |
| > 5 ~ 10 | >20~40 | 2.5 |
| > 2,5 ~ 5 | >10~20 | |
| > 1,25 ~ 2.5 | > 6,3 ~ 10 | 0.8 |
| > 0,63 ~ 1.25 | > 3,2 ~ 6.3 | |
| > 0,32 ~ 0.63 | >1,6~3.2 | |
| > 0,25 ~ 0.32 | > 1,25 ~ 1.6 | 0.25 |
|
> 0,20 ~ 0.25 > 0,16 ~ 0.20 |
> 1.0 ~ 1.25 > 0,8 ~ 1.0 |
|
|
> 0,125 ~ 0.16 > 0,1 ~ 0.125 > 0,08 ~ 0.1 |
> 0,63 ~ 0.8 > 0,5 ~ 0.63 > 0,4 ~ 0.5 |
|
|
> 0,063 ~ 0.08 > 0,05 ~ 0.063 > 0,04 ~ 0.05 |
> 0,32 ~ 0.4 > 0,25 ~ 0.32 > 0,2 ~ 0.25 |
|
|
> 0,032 ~ 0.04 > 0,025 ~ 0.032 > 0,02 ~ 0.025 |
> 0,16 ~ 0.2 > 0,125 ~ 0.16 > 0,1 ~ 0.125 |
| Phần | Số lượng | Lưu ý | |
| Tiêu chuẩn | Host SRT-5000B | 1 | |
| Bộ điều hợp điện 5V AC | 1 | ||
| Cáp USB | 1 | ||
| Hướng dẫn sử dụng | 1 | ||
| Thẻ bảo hành | 1 | ||
| Chứng chỉ hiệu chuẩn | 1 | ||
| Danh sách đóng gói | 1 | ||
| Giấy chứng nhận đủ điều kiện | 1 | ||
| Vỏ thiết bị | 1 | ||
| Tùy chọn | Mô hình mẫu tiêu chuẩn | 1 | |
| Hỗ trợ thủy tinh | 1 |
