HG904A Bộ thu thập dữ liệu kênh 2 / Máy phân tích chẩn đoán / Máy cân bằng pha rung

HG904A Bộ thu thập dữ liệu kênh 2 / Máy phân tích chẩn đoán / Máy cân bằng pha rung

Sự mất cân bằng là một trong những nguyên nhân chính gây ra rung động của máy móc.Cách tốt nhất để loại bỏ sự mất cân bằng cơ học là cân bằng tại chỗ.MớiHG904A Máy phân tích / cân bằng đặc biệt hữu ích cho mục đích này. Nó có thể đo cường độ rung động; chẩn đoán nguyên nhân rung động bằng cách phân tích quang phổ tần số.Nó cũng có thể được sử dụng để đo tốc độ quay và giai đoạn rung, và để tính toán cân nặng và vị trí mất cân bằng.

Phạm vi kích thước & Phản ứng tần số cho phép đo rung tổng thể:

FChất lượng:

• Dễ sử dụng
• Hình minh họa vector, quá trình cân bằng và kết quả được hiển thị rõ ràng trong một cái nhìn
• Lưu trữ dữ liệu cân bằng 10 rotor
• Chọn khối lượng thử nghiệm loại bỏ hoặc giữ lại
• Phân tích kết quả cân bằng đến hai vị trí được chỉ định
• Phạm vi trọng lượng thử nghiệm được tính theo trọng lượng của rotor, tốc độ quay, bán kính và độ cân bằng cần thiết
• Tính hợp lệ của khối lượng thử nghiệm được đánh giá tự động
• Đo TPM, kích thước và pha
• AD:16 bit
• Tại chỗ 400,800,1600,3200,6400,12800 dòng FFT quang phổ và chức năng chẩn đoán
• Thu thập dữ liệu đồng thời bằng hai kênh
• Thiết bị demodulation bao bì để chẩn đoán vòng bi và bánh răng
• Chức năng chuyển đổi để đo tần số tự nhiên
• Hình ảnh hình sóng và quang phổ bằng LCD lớn
• Lưu trữ các giá trị rung và hình dạng sóng rung

Điều kiện hoạt động

• Phạm vi nhiệt độ: từ 5°C đến 50°C
• Độ ẩm tương đối:<85%, không bão hòa
• Không có khí gây cháy
• Không có trường điện từ mạnh và tác động mạnh

Thông số kỹ thuật:

• Phạm vi tốc độ xoay cho cân bằng động: 70-13,000 r/min
• Chọn tự động và tự động
• Độ chính xác đo đạc rung động: 5 %

l Cảm biến: Đường đo gia tốc Piezoelectric, vận tốc Magnetoelectricity, Eddy di dời, vv

• 8^th-order ellipse anti-aliasing filter, RPM band-pass filter
• Dấu hiệu đầu vào:Đồng hồ tăng tốc, ICPvà điện áp

• Phạm vi tần số phân tích quang phổ: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz chỉ cho lấy mẫu 1 kênh(Phân tích quang phổ 35KHz),

51.2KHz cho lấy mẫu 2 kênh(phân tích quang phổ 20KHz)

• Lưu trữ dữ liệu: 8G

• Bảng ghi chép: 10 mã điều kiện để kiểm tra trực quan
• Đầu ra: USB để liên lạc với PC
• Năng lượng: Pin sạc lại Ni-MH trong 8 giờ hoạt động liên tục, cảnh báo pin thấp
• Môi trường hoạt động: 0~55^oC, 90% độ ẩm không ngưng tụ
• Đo tốc độ quay bằng cảm biến pin quang
• Phạm vi động: 60dB với phạm vi tăng độ điều chỉnh 48dB
• Kích thước: 21 × 13 × 4 cm; Trọng lượng: 1,2 kg (bao gồm pin)

•



  Danh sách bao bì

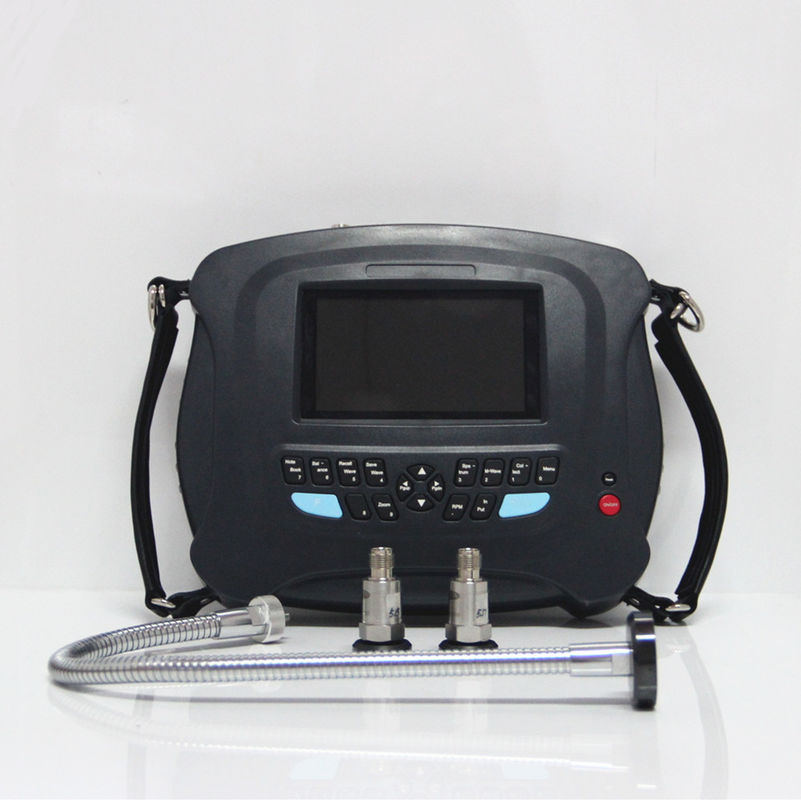

  MớiHG904A Bộ thu dữ liệu rung động 1
  Đồng hồ tăng tốc 2
  Núi từ tính 2
  Thép mở rộng thăm dò 1
  Bộ sạc pin 1
  Cáp máy tăng tốc 3
  USBCáp truyền thông 1
  Mô-đun cân bằng 1

  Tacho/Trigger Sensor và cáp 1
  Bộ giấy phản xạ 1
  Hướng dẫn bắt đầu nhanh 1
  Phần mềm CD 1
  Giấy chứng nhận của HG904A và cảm biến 3
  Chở vỏ 1
